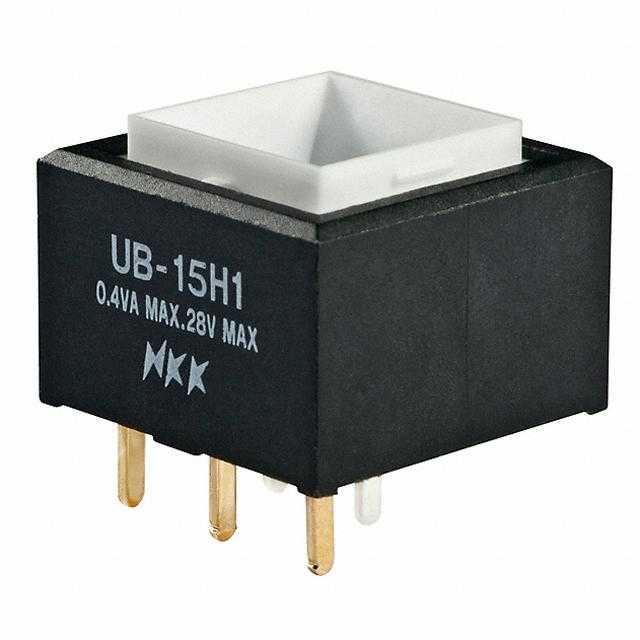

UB15SKG035D

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 开-瞬时 SPDT 1000000Cycles 28V 28V 琥珀色 200000Cycles SPDT 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: UB15SKG035D-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15SKG035D

UB15SKG035D概述


    产品简介


    Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关(D80-D88系列)是适用于多种应用场合的电子元器件。该系列产品以其紧凑的设计、可靠的机械寿命和出色的电气特性在市场上受到广泛关注。它们主要用于控制面板和仪器操作,广泛应用于工业自动化、医疗设备、电信设备等领域。

    技术参数


    - 电气容量:电阻负载条件下,银触点为5A @ 125/250V AC或5A @ 30V DC;金触点逻辑电平为0.4VA最大 @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 触点电阻:银触点最大50毫欧姆,金触点最大100毫欧姆
    - 绝缘电阻:最小200兆欧姆 @ 500V DC
    - 介电强度:最小1,000V AC在触点之间持续1分钟,最小1,500V AC在触点与外壳之间持续1分钟
    - 机械寿命:瞬时动作1,000,000次以上,交替动作200,000次以上
    - 电气寿命:银触点10,000次以上,银触点带3A @ 125V AC电阻负载100,000次以上,金触点200,000次以上
    - 标称操作力:单极:方形和矩形均为1.9N;双极:方形2.55N,矩形3.1N
    - 触点时序:先断后接
    - 行程:预行程0.067英寸(1.7mm),过行程0.024英寸(0.6mm),总行程0.091英寸(2.3mm)

    产品特点和优势


    - 高性能LED:红色/绿色和琥珀色/蓝色的双色LED提供明亮均匀的照明效果。
    - 紧凑设计:结合PCB可安装性和短身设计,非常适合空间有限的应用。
    - 灵敏触发:弹跳式接触机制提供了敏感的操作反馈和快速闭合特性,有助于延长电气寿命。
    - 视觉和触觉指示:独立于开关机构的锁紧机制可以提供电路状态的可见和触觉指示。
    - 密封终端:引脚经过环氧树脂密封,防止助焊剂、溶剂和其他污染物进入。

    应用案例和使用建议


    应用案例:
    - 工业控制面板上的紧急停止按钮
    - 医疗设备的操作界面
    - 电信设备的指示灯
    使用建议:
    - 在高湿度环境中使用时,确保设备处于良好的通风条件下。
    - 避免在极高振动环境下长时间使用,以减少机械损坏的风险。
    - 当电源电压超过额定电压时,建议使用球状电阻来限制电流,具体计算方法参见补充资料部分。

    兼容性和支持


    Series UB低轮廓按钮开关与一系列电子元器件兼容,且符合UL、cULus及CSA标准。厂商提供详尽的技术文档和使用指南,确保用户能够正确安装和使用这些设备。

    常见问题与解决方案


    - 问题1:如何处理高湿度环境下的使用?
    - 解决方案:在高湿度环境下使用时,确保设备处于良好的通风条件下,并定期检查是否有凝露现象。

    - 问题2:如何确定电源电压是否超过额定值?
    - 解决方案:通过万用表测量电源电压,并与产品手册中提供的额定值进行比较。如果超过额定值,建议使用球状电阻进行限流。

    总结和推荐


    总结:
    Series UB低轮廓按钮开关是一款具备高度可靠性和出色性能的电子元器件。它独特的功能和优势使其在各种应用场合中表现优异,特别是在需要高精度和稳定性的工业和医疗设备中。
    推荐:
    鉴于其卓越的性能、广泛的兼容性以及厂商提供的全面技术支持,我们强烈推荐此产品给寻求高质量电子元器件的工程师和技术采购人员。无论是用于工业控制还是医疗设备,Series UB低轮廓按钮开关都能满足您的需求。

UB15SKG035D参数

参数
开关配置 SPDT
指示颜色 琥珀色
开关功能 开-瞬时
电流额定值 -
电气寿命 200000Cycles
最大交流触点电压 28V
机械寿命 1000000Cycles
执行器类型 帽盖
最大直流触点电压 28V
面板开孔尺寸 -
长*宽*高 15.24mm(长度)*15.24mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售

UB15SKG035D厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKG035D数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKG035D UB15SKG035D数据手册

UB15SKG035D封装设计

查看详情并下载
Symbol
Footprint
3D Model
