WT23T

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) On-Off-On 15000Cycles 30V 125V 10A 17.5mm 螺纹安装,面板安装 28.8mm(长度)*57.7mm(高度)
供应商型号: WT23T
供应商: 国内现货
标准整包数: 1

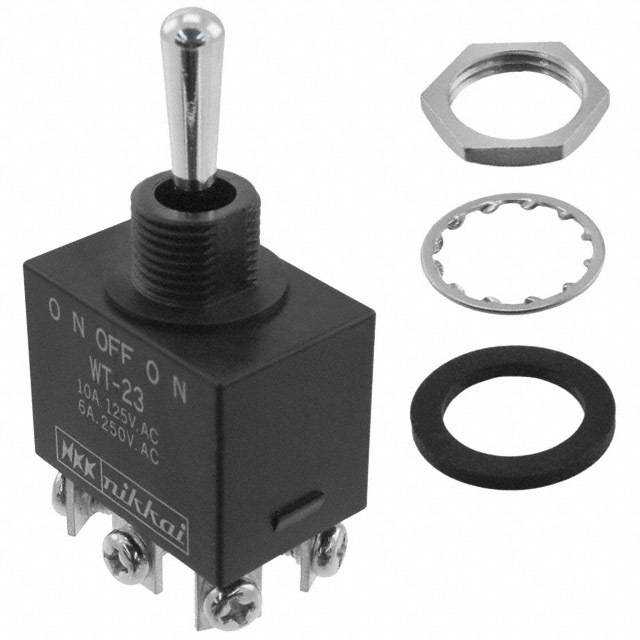

NKK SWITCHES 拨动开关 WT23T

WT23T概述


    产品简介


    产品名称:环境密封拨动开关(WT系列)
    产品类型: 环境密封拨动开关
    主要功能: 提供可靠的电路切换功能,能够在极端环境中稳定工作
    应用领域: 广泛应用于工业控制、户外设备、医疗设备及家电等领域,尤其适合需要高可靠性和防尘防水性能的应用场景

    技术参数


    - 电气容量:
    - 电阻负载下:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC
    - 其他电气特性:
    - 接触电阻:焊锡端子及螺钉终端型号最大为10毫欧;电线引线终端型号最大为30毫欧
    - 绝缘电阻:最小值为200兆欧 @ 500V DC
    - 耐压强度:最小为1500V AC,持续1分钟
    - 机械寿命:
    - On-None-Off、On-None-On、On-Off-On 模型最小为50,000次操作
    - 其他模型最小为30,000次操作
    - 电气寿命:
    - 最小为15,000次操作
    - 动作角度:
    - 24°
    材料与封装
    - 拨动杆: 黄铜镀铬
    - 衬套和外壳: 玻璃纤维增强尼龙(UL94V-0)
    - 内部壳体: 三聚氰胺
    - 移动接触器: 铜镀银
    - 固定接触器: 银合金加铜镀银
    - 接线端子: 镀锡黄铜
    - 绝缘封套: 聚氯乙烯(耐热)

    产品特点和优势


    - 环境密封性: 前面板密封达到IP67标准,背面板密封分别为IP67和IP60标准
    - 结构设计: 单一结构设计提高了对环境因素的防护
    - 可靠性: 特殊设计的接触机制能有效防止电弧烧结,保证电路稳定运行
    - 防火性能: 使用阻燃树脂材料,符合UL94V-0标准

    应用案例和使用建议


    - 工业控制: 在工厂自动化控制系统中使用时,需注意开关的位置和线路连接方式,确保安装正确
    - 户外设备: 在强风和潮湿环境下使用时,建议使用带有防护靴的型号,以增强防水能力
    - 医疗设备: 对于医疗器械而言,选择具有较高耐温性和高密封等级的产品是必要的

    兼容性和支持


    - 兼容性: 本产品支持与其他标准接线端子设备的连接,适用于多种电气系统的集成
    - 支持: 制造商提供全面的技术支持和售后服务,包括安装指导和故障排除服务

    常见问题与解决方案


    - 问题: 开关接触不良
    解决方案: 检查接线是否松动,确保螺丝拧紧到位,并清洁接触点
    - 问题: 开关无法正常工作
    解决方案: 检查电源和电路是否正常,确认接线无误,检查是否有损坏部件需要更换

    总结和推荐


    总结: WT系列环境密封拨动开关凭借其高可靠性和出色的环境适应性,在各种严苛应用环境中表现出色。其独特的密封设计和耐用材料使其成为多种工业和民用领域的理想选择。
    推荐: 本产品推荐用于需要高可靠性和环境防护性能的场合,特别适用于工业自动化、户外设备及医疗设备等领域。

WT23T参数

参数
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 10A
长*宽*高 28.8mm(长度)*57.7mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

WT23T厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT23T数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT23T WT23T数据手册

WT23T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 74.25
50+ ¥ 68.75
200+ ¥ 65.45
500+ ¥ 63.8
1000+ ¥ 62.7
