MB2411JW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Without Cap ON - (ON) 200000Cycles 200000Cycles 3A SPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: TS-MB2411JW01
供应商: 海外现货
标准整包数: 1

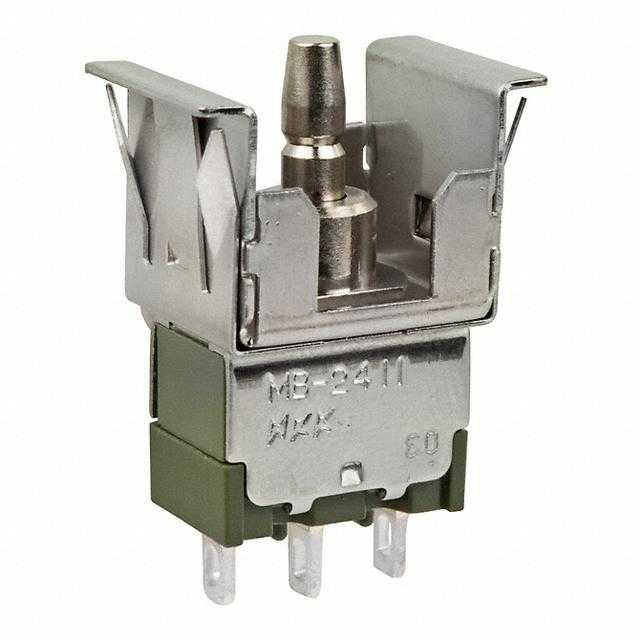

NKK SWITCHES 按钮开关 MB2411JW01

MB2411JW01概述

    MB2400 Snap-Action Pushbuttons 技术手册

    1. 产品简介


    MB2400 Snap-Action Pushbuttons 是一种紧凑型微动开关,主要用于各种电子控制面板和设备中。这种类型的开关以“咔嗒”声反馈,为用户提供了一种清晰的操作确认。它的主要功能包括:快速切换电路状态、提供可靠的机械和电气寿命,以及在操作过程中减少磨损和振动。广泛应用于工业自动化、仪器仪表、家用电器及通信设备等领域。

    2. 技术参数


    - 电气容量(电阻负载):
    - 银触点:3A @ 125V AC
    - 金触点:0.4VA最大 @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 双重等级:结合银和金等级(金覆盖银)
    - 其他评级:
    - 接触电阻:银 20毫欧姆最大;金 30毫欧姆最大
    - 绝缘电阻:500V DC下最小1,000兆欧姆
    - 介电强度:接点之间最小1,000V AC,1分钟;接点与外壳之间最小1,500V AC,1分钟
    - 机械寿命:最小200,000次操作
    - 电气寿命:银触点最小25,000次操作;金触点最小100,000次操作
    - 操作力:单极2.45N,双极3.92N
    - 行程预行程:0.6mm;过行程:0.4mm;总行程:1.0mm

    3. 产品特点和优势


    - 快速响应:由于其独特的弹簧机构设计,提供了平滑的动作、短行程、轻触和明显的反馈声。
    - 抗干扰设计:防止因过度下压力而损坏触点。
    - 高可靠性:长机械寿命和电气寿命确保长期稳定运行。
    - 防锈性能:不锈钢框架增强耐用性。
    - 简化布线:延长中心引脚终端便于焊接。
    - 高绝缘性能:环氧密封终端防止焊料和污染物进入。

    4. 应用案例和使用建议


    - 工业自动化:适用于需要频繁操作的自动化生产线上的设备控制。
    - 家用电器:常用于洗衣机、冰箱等家用电器的控制面板上。
    - 通信设备:可用于各种通信设备的按钮控制。

    使用建议:确保正确安装,避免过度的外部应力,以免影响使用寿命。同时建议在安装时注意布线路径,以减少杂散电流的影响。

    5. 兼容性和支持


    - 兼容性:MB2400系列推拉开关可与M系列翘板开关兼容,适用于紧密排列的布局。
    - 认证:通过UL94V-0认证的外壳和基座材料。此外,还可以根据要求获得UL、cULus和CSA认证。
    - 支持和维护:厂商提供详尽的技术文档和安装指导,以及客户支持服务。

    6. 常见问题与解决方案


    - 问题:开关出现接触不良。
    - 解决方案:检查触点是否有污染或氧化,如有必要清洁或更换触点。
    - 问题:操作时发出噪音。
    - 解决方案:调整弹簧机构的紧固程度,确保正确的行程设置。

    7. 总结和推荐


    MB2400 Snap-Action Pushbuttons 在其应用领域表现优异,具有良好的电气特性和长久的使用寿命。它的多功能性和易用性使其成为工业和家庭应用的理想选择。强烈推荐在各种需要可靠开关控制的应用中使用此产品。

MB2411JW01参数

参数
电流额定值 3A
最大直流触点电压 -
电气寿命 200000Cycles
指示颜色 -
开关配置 -
执行器类型 Without Cap
开关功能 ON - (ON)
面板开孔尺寸 -
最大交流触点电压 -
机械寿命 200000Cycles
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装

MB2411JW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

MB2411JW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES MB2411JW01 MB2411JW01数据手册

MB2411JW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
