UB15KKW01N-C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-16.20x16.20 1000000Cycles 30V 125V 10000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: UB15KKW01N-C-ND
供应商: Digi-Key
标准整包数: 1

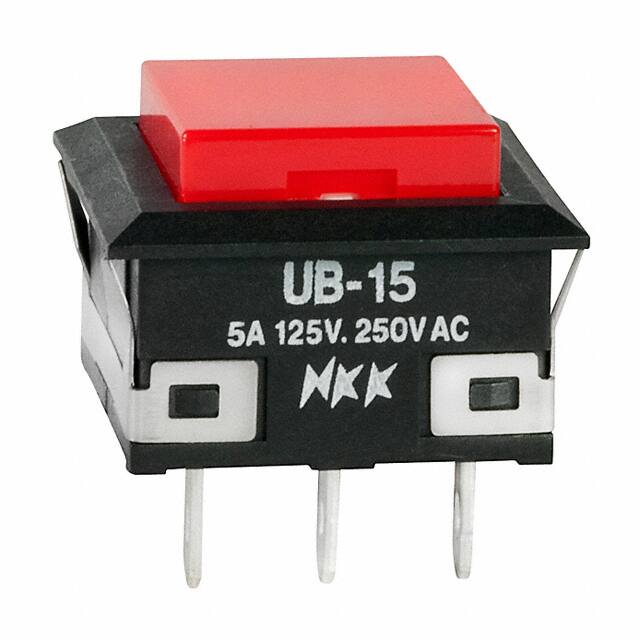

NKK SWITCHES 按钮开关 UB15KKW01N-C

UB15KKW01N-C概述

    # Series UB Low Profile Pushbuttons 技术手册解读

    产品简介


    Series UB低轮廓按钮是一款广泛应用于工业控制和操作面板设计的电子元器件。它具有多种形式,包括普通按钮、指示灯按钮、钥匙锁按钮、旋转开关以及滑动开关等。该系列按钮主要用于需要紧凑设计的应用场合,如嵌入式系统、人机界面(HMI)设备、自动化控制系统等。此外,该系列还提供带指示灯的功能选项,使用户能够直观了解设备的状态。
    主要功能
    - 高可靠性机械开关,支持多种电路配置(单极、双极)。
    - 内置LED光源,提供明亮或超亮照明效果。
    - 提供标准或定制化的铭牌设计,满足不同语言和地区的需求。
    - 支持快速连接,便于安装和维护。
    应用领域
    - 工业自动化
    - 医疗设备
    - 通信设备
    - 家电控制面板
    - 汽车电子仪表盘

    技术参数


    以下是Series UB低轮廓按钮的技术规格摘要:
    | 参数项 | 规格范围 |

    | 电气容量 | 银触点:5A @ 125/250V AC 或 5A @ 30V DC
    金触点:0.4VA最大 @ 28V AC/DC最大 |
    | 绝缘电阻 | 最小值为200兆欧姆 @ 500V DC |
    | 耐压强度 | 接触间最小1000V AC,接地点间最小1500V AC |
    | 机械寿命 | 瞬时动作模式下≥1,000,000次
    交替动作模式下≥200,000次 |
    | 电气寿命 | 银触点≥10,000次;金触点≥200,000次 |
    其他关键指标还包括接触电阻(银触点≤50毫欧姆,金触点≤100毫欧姆)、操作力(单极1.9牛顿,双极2.55至3.1牛顿)以及总行程(0.091英寸或2.3毫米)。

    产品特点和优势


    Series UB低轮廓按钮以其创新的设计和卓越的性能在市场上占据领先地位。其核心优势如下:
    - 紧凑设计:适合空间受限的应用环境。
    - 高性能LED:采用高品质LED光源,确保均匀且明亮的光照效果。
    - 多样的颜色选择:支持红绿双色、琥珀蓝双色等多种组合。
    - 可靠的触点材料:使用磷青铜作为活动部件,搭配银合金或镀金触点,增强耐用性和导电性。
    - 易于集成:多种安装方式(PCB焊接、插拔式安装)和丰富的端子选项适应不同的电路需求。

    应用案例和使用建议


    典型应用场景
    1. 工业机器人控制台:用于启动/停止按钮,指示灯提示当前状态。
    2. 医疗监护仪:作为紧急报警开关,配以醒目的LED指示灯。
    3. 智能家居控制中心:集成多功能按钮,通过定制化图标显示特定功能。
    使用建议
    - 在高湿度环境下使用时,建议采取额外密封措施防止水分侵入。
    - 长时间连续运行条件下,需定期检查并清洁按钮表面以维持良好性能。
    - 对于极端温度条件下的应用,可以考虑使用特殊等级材料以延长使用寿命。

    兼容性和支持


    Series UB低轮廓按钮支持广泛的兼容性,适用于大多数主流品牌主板和控制器。制造商提供了详尽的技术文档和支持服务,包括在线FAQ数据库、电话技术支持以及现场培训课程。同时,产品符合多项国际认证标准,如UL、CSA等,保证产品质量可靠。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED灯不亮 | 检查外部电源电压是否正确,必要时更换适配电阻。 |
    | 按钮卡滞 | 清洁按钮内部灰尘或润滑相关机械组件。 |
    | 按下后无法复位 | 检查是否有异物阻碍复位机制,调整定位螺丝位置。 |

    总结和推荐


    综上所述,Series UB低轮廓按钮凭借其紧凑的设计、优异的性能表现以及多样化的功能选项,在多个行业中展现出强大的竞争力。对于需要高性能、高可靠性的应用场景来说,这款产品无疑是一个理想的选择。我们强烈推荐给寻求高效能开关解决方案的工程师和技术人员。

UB15KKW01N-C参数

参数
面板开孔尺寸 方形-16.20x16.20
执行器类型 Square Button
最大交流触点电压 125V
指示颜色 -
机械寿命 1000000Cycles
电气寿命 10000Cycles
电流额定值 -
开关功能 On-Mom
开关配置 SPDT
最大直流触点电压 30V
长*宽*高 17.8mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB15KKW01N-C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKW01N-C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKW01N-C UB15KKW01N-C数据手册
