KB15SKG01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 圆形-12.30(Dia) 100000Cycles 28V 28V 100000Cycles SPDT 焊接安装,面板安装
供应商型号: KB15SKG01
供应商: 国内现货
标准整包数: 1

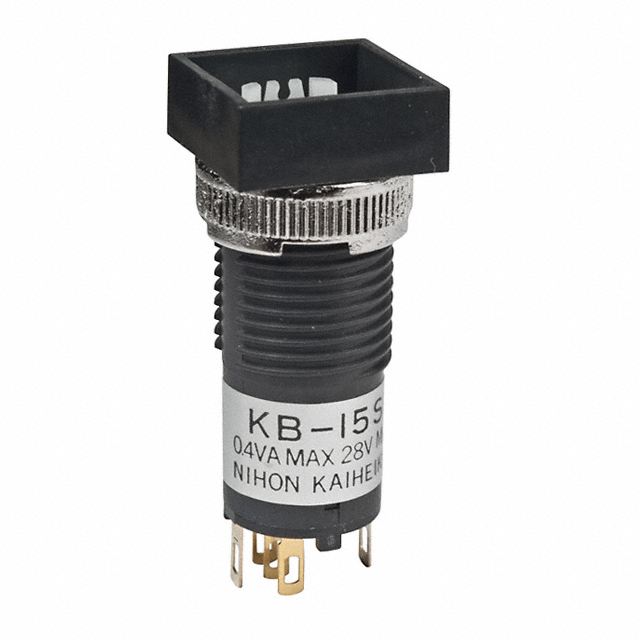

NKK SWITCHES 按钮开关 KB15SKG01

KB15SKG01概述

    系列KB微型按钮开关

    产品简介


    系列KB微型按钮开关是NKK Switches公司生产的高品质产品,旨在满足各种工业和消费电子产品的需求。这些按钮开关广泛应用于汽车电子、家用电器、工业控制和医疗设备等领域,提供可靠的操作性能和多样的选择选项。

    技术参数


    - 电气容量(电阻负载)
    - 功率级(银触点):1A @ 125/250V AC 或 1A @ 30V DC
    - 逻辑级(金触点):最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他规格
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC
    - 耐压强度:银触点之间最小1,000V AC,银触点与外壳之间最小1,500V AC;金触点之间最小750V AC,金触点与外壳之间最小1,500V AC
    - 机械寿命:至少100,000次操作
    - 电气寿命:银触点至少50,000次操作,金触点至少100,000次操作
    - 操作力:单极0.98 ~ 2.45N保持,0.98 ~ 1.96N瞬时;双极1.47 ~ 3.43N保持,1.47 ~ 2.94N瞬时
    - 触点定时:非短路(先断后接)
    - 行程:预行程0.087英寸(2.2mm),超行程0.031英寸(0.8mm),总行程0.118英寸(3.0mm)

    产品特点和优势


    - 明亮的照明:提供多种颜色选择,适用于需要指示的应用场合。
    - 结构坚固:采用聚酰胺材料制成,具有阻燃等级UL94V-0。
    - 多样化的设计:方形、矩形和圆形帽盖,适合不同的安装需求。
    - 耐久性高:采用不锈钢框架和特殊设计的投影,防止旋转并正确导向面板。
    - 长期稳定:采用微动机构,保证长时间使用的可靠性。

    应用案例和使用建议


    - 应用案例:系列KB微型按钮开关广泛应用于汽车仪表板、家用电器控制面板、工业设备和医疗仪器等。
    - 使用建议:在安装时应注意不要过度拧紧固定螺母,以免损坏开关外壳。同时,在更换灯泡或LED时,应正确插入长条形和圆形凸块以确保定位准确。

    兼容性和支持


    - 兼容性:可以与各种电路板适配器和保护罩兼容,便于安装和维护。
    - 支持和维护:厂商提供详细的安装指南和技术支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - Q: 安装时如何避免损伤开关?
    - A: 在安装过程中不要过度拧紧固定螺母,使用适当的工具和力度进行安装。
    - Q: 如何更换LED灯泡或灯管?
    - A: 使用正确的工具,如安装在卡座上的长条形和圆形凸块,确保LED灯泡或灯管正确放置在卡座内。

    总结和推荐


    综上所述,系列KB微型按钮开关凭借其优异的电气性能、结构坚固性和广泛应用能力,成为市场上备受青睐的产品。其丰富的颜色选择和多样化的设计,使其在各种应用场合中表现出色。我们强烈推荐该产品给需要高性能按钮开关的用户。
    请注意,这些按钮开关必须与指定标记一起订购才能获得UL、cULus和CSA认证。更多详细信息请参考技术手册或联系厂商获取。

KB15SKG01参数

参数
机械寿命 100000Cycles
最大直流触点电压 28V
电气寿命 100000Cycles
执行器类型 帽盖
电流额定值 -
开关配置 SPDT
最大交流触点电压 28V
面板开孔尺寸 圆形-12.30(Dia)
指示颜色 -
开关功能 On-Mom
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

KB15SKG01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

KB15SKG01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES KB15SKG01 KB15SKG01数据手册

KB15SKG01封装设计

查看详情并下载
Symbol
Footprint
3D Model
