首页  >  产品百科  >  UB25SKW035C-JC

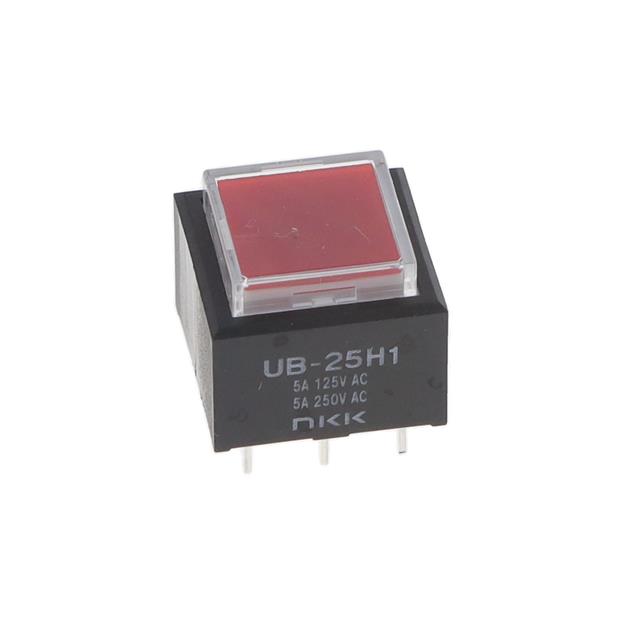

UB25SKW035C-JC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 10000Cycles 30V 125V 红色 10000Cycles 5A 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: UB25SKW035C-JC-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB25SKW035C-JC

UB25SKW035C-JC概述


    产品简介


    Series UB Low Profile Pushbuttons
    Series UB低轮廓按钮开关是专为紧凑型应用设计的产品,特别适用于需要高可靠性及多功能性的控制面板。该系列产品结合了紧凑设计和高性能特点,适用于各种工业和商业领域,如自动化控制系统、医疗设备、安防系统等。

    技术参数


    - 电气容量(电阻负载):银触点:5A @ 125/250V AC 或 5A @ 30V DC;逻辑电平:金触点:最大0.4VA @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他额定值:
    - 接触电阻:银触点最大50毫欧姆;金触点最大100毫欧姆
    - 绝缘电阻:最小200兆欧姆 @ 500V DC
    - 耐压强度:触点间最小1,000V AC,持续1分钟;触点与外壳间最小1,500V AC,持续1分钟

    - 机械寿命:瞬时动作:至少1,000,000次操作;交替动作:至少200,000次操作
    - 电气寿命:银触点:至少10,000次操作;带3A @ 125V AC电阻负载的银触点:至少200,000次操作;金触点:至少200,000次操作
    - 标称操作力:单极:方形和矩形均为1.9N;双极:方形为2.55N,矩形为3.1N
    - 接触时序:断开后接通
    - 行程:预行程:1.7mm;过行程:0.6mm;总行程:2.3mm
    - 材料与表面处理:主体材料为玻璃纤维增强聚酰胺(UL94V-0),插销框架为不锈钢,移动接触件为磷青铜,动触点为银合金或镀金铜,静触点为银合金或镀金铜,开关端子为磷青铜镀银或镀金,灯端子为镀银黄铜,基材为玻璃纤维增强液晶聚合物(UL94V-0)
    环境数据
    - 操作温度范围:带灯:-25°C 至 +50°C(-13°F至+122°F);不带灯:-20°C 至 +70°C(-4°F 至 +158°F)
    - 湿度:90%~95%湿度,连续96小时 @ 40°C(104°F)
    - 振动:频率范围从10Hz到55Hz,峰-峰值振幅1.5mm,历时1分钟,三个正交方向各2小时
    - 冲击:加速度50G(490m/s²),在6个正交方向上各承受5次冲击

    产品特点和优势


    - 多色LED:提供红绿和琥珀蓝双色,超级亮LED提供均匀明亮的照明。
    - 短小设计:组合式印刷电路板(PCB)安装和紧凑型设计使其适用于空间受限的应用。
    - 灵敏动作:采用快速切换机构,提供敏感的动作反馈和清晰的声音提示。
    - 安全锁定机制:独立于开关机构的安全锁定机制,用于电路状态的可见和触觉指示。
    - 防污保护:接线端子环氧密封,防止助焊剂、溶剂和其他污染物进入。

    应用案例和使用建议


    - 自动化控制系统:此款按钮适用于需要高度可靠性的工业控制系统。建议选择具有合适额定值和防护等级的产品以确保在恶劣环境中稳定运行。
    - 医疗设备:在医疗环境中,设备需要具备一定的防水和防尘性能。建议选用带有IP等级的产品,以符合行业标准。
    - 安防系统:对于安防系统而言,按钮的耐用性和长期稳定性至关重要。可以选择具有高机械和电气寿命的产品,以确保长时间无故障运行。

    兼容性和支持


    - 兼容性:产品具有多种安装方式和形状选项,适合不同类型的安装需求。例如,可以使用PCB安装、带内置边框的嵌入式安装等。
    - 支持和服务:制造商提供了详细的补充资料和安装指南,帮助用户更好地理解和使用该产品。此外,还提供UL和CSA认证,保证产品的质量和安全性。

    常见问题与解决方案


    - Q1:如何清洁按钮开关?
    - A1:这些设备未进行工艺密封处理,可以使用酒精基溶液手动清洁局部区域。

    - Q2:如果源电压超过额定电压,应采取什么措施?
    - A2:需要添加一个限流电阻器来防止过电压损坏。可以通过公式计算所需的电阻值。

    总结和推荐


    Series UB低轮廓按钮开关凭借其多功能性、紧凑设计和高可靠性,在众多应用场合中表现出色。它适合多种应用场景,如自动化控制系统、医疗设备和安防系统。考虑到其独特的特性和市场竞争力,我们强烈推荐使用这款产品,特别是在要求高性能和高可靠性的场合。

UB25SKW035C-JC参数

参数
执行器类型 Square Button
机械寿命 10000Cycles
最大直流触点电压 30V
开关配置 DPDT
面板开孔尺寸 -
电流额定值 5A
开关功能 On-Mom
电气寿命 10000Cycles
指示颜色 红色
最大交流触点电压 125V
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

UB25SKW035C-JC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW035C-JC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW035C-JC UB25SKW035C-JC数据手册

UB25SKW035C-JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1784 ¥ 100.9285
10+ $ 11.0001 ¥ 91.1632
25+ $ 10.4703 ¥ 86.7726
40+ $ 9.9411 ¥ 82.3869
80+ $ 9.588 ¥ 79.4607
230+ $ 8.9998 ¥ 74.5862
440+ $ 8.2351 ¥ 68.2488
945+ $ 7.28 ¥ 60.333
库存: 19
起订量: 1 增量: 1
