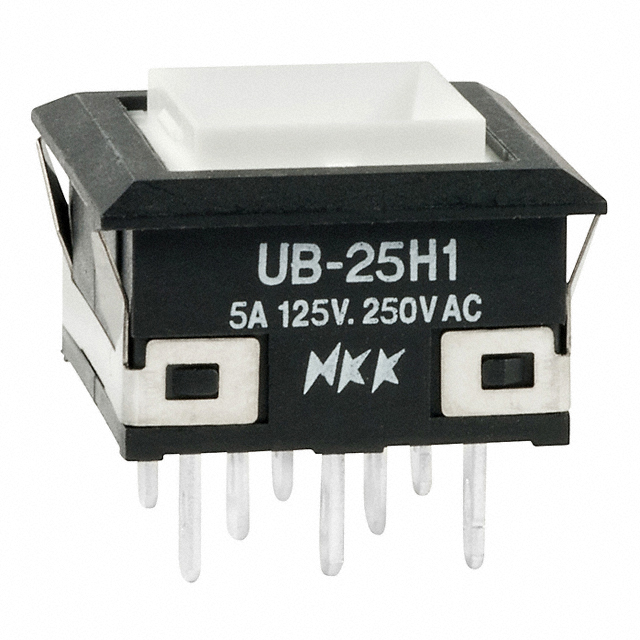

UB25KKW015F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 绿色按钮开关, 印刷电路板安装, 瞬时操作, 带指示灯, 双刀双掷
供应商型号: TS-UB25KKW015F
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB25KKW015F

UB25KKW015F概述

    系列UB超薄轻触开关产品技术手册解析

    1. 产品简介


    系列UB低轮廓轻触开关是专为紧凑型应用设计的电子元器件,具有高可靠性和多样性。它们广泛应用于各种电子设备中,如工业控制系统、仪表盘、汽车内饰等。这种轻触开关不仅适用于需要紧凑安装空间的场合,而且能够提供稳定的触觉反馈和可靠的电路控制。

    2. 技术参数


    以下是该产品的一些关键技术和电气参数:
    - 电气能力(电阻负载)
    - 功率等级(银合金):5A @ 125/250V交流或5A @ 30V直流
    - 逻辑等级(金合金):0.4VA最大值 @ 28V交流/直流
    - 操作范围:请参阅补充部分中的详细说明

    - 其他额定值
    - 接触电阻:银合金最大50毫欧,金合金最大100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V直流
    - 耐压强度:接点间最小1000V交流,1分钟;接点与外壳间最小1500V交流,1分钟
    - 机械寿命:瞬时动作至少1,000,000次操作;交替动作至少200,000次操作
    - 电气寿命:银合金最小10,000次操作,带3A @ 125V交流的电阻负载下至少200,000次操作;金合金最小200,000次操作
    - 标称操作力:单极:方形和矩形均为1.9N;双极:方形3.1N,矩形2.55N
    - 触点时序:断开后接通
    - 行程:预行程1.7毫米,超行程0.6毫米,总行程2.3毫米

    3. 产品特点和优势


    - 多色LED灯:红绿和琥珀蓝双色LED提供出色的均匀照明,适合各种显示需求。
    - 小巧紧凑:组合式PCB安装能力和短小的本体使其适用于紧凑的应用场合。
    - 灵敏的触感反馈:快速响应和断开特性减少了电弧,延长了电气寿命。
    - 锁定机制:独立于开关机制的锁定机制提供可见和可触摸的电路状态指示。
    - 环氧密封端子:防止流体、溶剂和其他污染物侵入。

    4. 应用案例和使用建议


    - 工业控制系统:使用双极开关实现多功能控制和报警系统。
    - 汽车内饰:采用矩形开关,通过其短小的本体和内置侧栏,适用于狭小空间。
    - 仪表盘:选择带有特定LED颜色和图标的开关,以匹配不同功能区。
    使用建议:在设计时,确保电路设计满足规定的电流和电压限制,并根据操作环境选择合适的接触材料。

    5. 兼容性和支持


    - 兼容性:该开关适用于多种安装方式,包括PCB焊接和直接插入安装。
    - 认证:符合UL和CSA标准,确保安全可靠。

    6. 常见问题与解决方案


    - Q: 开关无法正常工作。
    - A: 检查接线和连接是否正确,确保供电电压符合规定。
    - Q: LED不亮。
    - A: 确认LED电源线路无误,必要时检查并调整外部球状电阻。

    7. 总结和推荐


    综合评估:该系列产品以其坚固耐用的设计、紧凑的结构和丰富的功能,成为各种应用场景的理想选择。特别是对于需要高强度机械和电气寿命的场合,系列UB低轮廓轻触开关展现出卓越的表现。
    推荐:强烈推荐给需要高性能、高可靠性轻触开关的应用项目。系列UB低轮廓轻触开关在紧凑空间内的卓越表现和灵活的操作模式,使其在市场上具备显著的竞争优势。

UB25KKW015F参数

参数
面板开孔尺寸 方形-16.20x16.20
最大直流触点电压 30V
指示颜色 绿色
执行器类型 Without Cap
电气寿命 10000Cycles
机械寿命 10000Cycles
开关配置 DPDT
最大交流触点电压 125V
电流额定值 5A
开关功能 On-Mom
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
包装方式 散装

UB25KKW015F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
