UB15KKG015C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, 关-(关)操作, 带指示灯, 单刀双掷
供应商型号: UB15KKG015C
供应商: 国内现货
标准整包数: 1

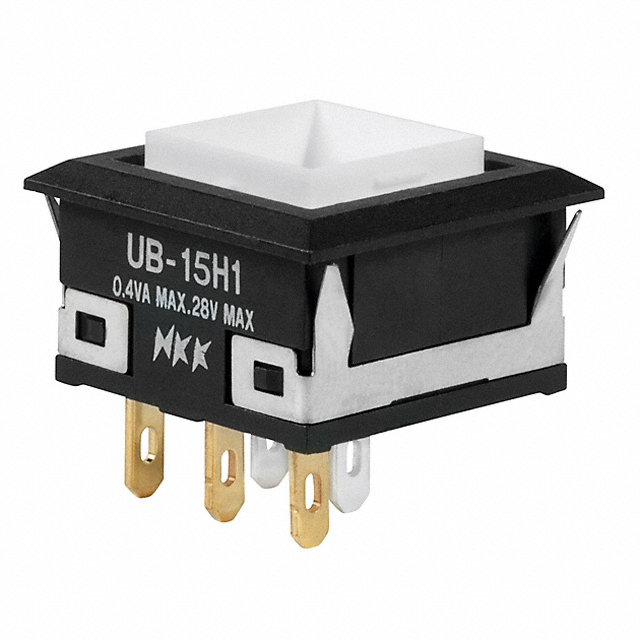

NKK SWITCHES 按钮开关 UB15KKG015C

UB15KKG015C概述


    产品简介


    Series UB Low Profile Pushbuttons
    Series UB低轮廓按钮是市场上一款先进的开关产品,适用于多种工业和商业应用。这些按钮具有紧凑的设计,适合空间受限的应用场合。其主要功能包括可靠的机械和电气性能、可定制的指示灯颜色及标签,使其成为各种控制面板的理想选择。

    技术参数


    电气性能
    - 银触点:额定功率为5A @ 125/250V AC 或 5A @ 30V DC(电阻负载)。
    - 金触点:逻辑电平下最大0.4VA @ 28V AC/DC最大(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)。
    其他规格
    - 接触电阻:银触点不超过50毫欧姆;金触点不超过100毫欧姆。
    - 绝缘电阻:最小200兆欧姆 @ 500V DC。
    - 介电强度:接触间最小1,000V AC,持续1分钟;接触与外壳之间最小1,500V AC,持续1分钟。
    - 机械寿命:瞬时操作至少1,000,000次;转换操作至少200,000次。
    - 电气寿命:银触点至少10,000次;银触点带电阻负载3A @ 125V AC至少200,000次;金触点至少200,000次。
    操作力
    - 单极:方形1.9N,矩形1.9N。
    - 双极:方形2.55N,矩形3.1N。
    电气开关配置
    - 包括单极和双极的SPDT和DPDT电路。
    - 具有预行程0.067英寸(1.7毫米),过行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)。
    材料与表面处理
    - 外壳/前框:玻璃纤维增强尼龙(UL94V-0)。
    - 可移动接触器:磷青铜。
    - 可移动触点:银合金或铜镀金。
    - 静止触点:银合金或铜镀金。
    - 开关端子:磷青铜镀银或镀金。
    - 灯端子:黄铜镀银。
    - 底座:玻璃纤维增强液晶聚合物(UL94V-0)。
    环境条件
    - 工作温度范围:带有指示灯的型号为–25°C至+50°C(–13°F至+122°F);不带指示灯的型号为–20°C至+70°C(–4°F至+158°F)。
    - 湿度:90~95%的湿度下连续96小时,温度为40°C(104°F)。
    - 振动:10~55Hz的振动,峰值幅度为1.5毫米,持续1分钟;三个方向振动2小时。
    - 冲击:50G(490m/s²)加速度,六个方向各受5次冲击。

    产品特点和优势


    Series UB低轮廓按钮拥有诸多独特功能和优势:
    - 红绿和琥珀蓝双色选项,支持标准或定制标签。
    - 超级亮LED提供均匀明亮的照明效果。
    - 结合PCB安装性和短身设计,适合紧凑型应用。
    - 背后尺寸小,便于在狭小空间内安装。
    - 快速响应的弹跳式接触机制,提高电气寿命。
    - 独立的锁定机构,提供电路状态的视觉和触觉反馈。
    - 环氧密封端子,防止污染物进入。
    - 即插即用设计,提供多种电路配置选择。
    - 匹配的指示灯可供选择,提供一致的外观。

    应用案例和使用建议


    这些按钮广泛应用于工业自动化、医疗设备、家用电器和消费电子产品等领域。例如,在一个自动化生产线控制系统中,Series UB低轮廓按钮可以用作安全停止按钮或启动按钮,确保系统的安全性和可靠性。在家庭自动化的控制面板中,它们可以作为温度调节或模式切换按钮,提高用户体验。
    使用建议:
    - 在高温环境下使用时,注意LED电流减少率,必要时添加外部电阻以保持适当的电流。
    - 确保正确的接触电阻和电气寿命,通过定期检查和维护保持良好的性能。

    兼容性和支持


    Series UB低轮廓按钮支持多种安装方式,包括PCB安装和快拆式安装。制造商提供了详细的安装指南和补充资料,确保用户能够正确安装和使用该产品。此外,还提供UL、cULus和CSA认证,增强了产品的市场竞争力。

    常见问题与解决方案


    问题1:LED亮度不足。
    解决方案:检查电路电压是否符合要求,必要时增加外部电阻。
    问题2:接触不良。
    解决方案:清洁端子并检查是否有足够的安装压力。
    问题3:无法进行锁定操作。
    解决方案:确认锁定机构的位置是否正确,调整至正确的锁定位置。

    总结和推荐


    Series UB低轮廓按钮是一款集紧凑设计、高可靠性和多功能于一体的优秀产品。其独特的功能和广泛的兼容性使其成为各种应用的理想选择。强烈推荐在需要高可靠性、良好性能和紧凑设计的场合使用这款产品。

UB15KKG015C参数

参数
面板开孔尺寸 方形-16.20x16.20
机械寿命 1000000Cycles
最大交流触点电压 28V
开关配置 SPDT
执行器类型 帽盖
电气寿命 200000Cycles
开关功能 On-Mom
电流额定值 -
最大直流触点电压 28V
指示颜色 红色
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15KKG015C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKG015C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKG015C UB15KKG015C数据手册
