首页  >  产品百科  >  UB15SKG035C-CC

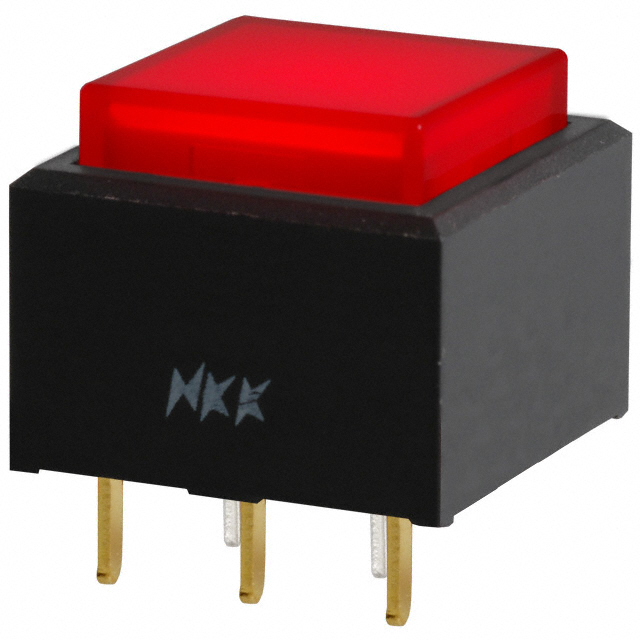

UB15SKG035C-CC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 1000000Cycles 28V 28V 红色 200000Cycles 通孔安装
供应商型号: 360-1945-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15SKG035C-CC

UB15SKG035C-CC概述

    # Series UB低轮廓按钮开关技术手册

    产品简介


    Series UB低轮廓按钮开关是小型化设计的理想选择,广泛应用于工业控制、自动化设备、医疗设备以及消费电子产品等领域。该系列开关以其紧凑的尺寸、卓越的性能和可靠性著称,为用户提供多种电路配置和操作方式的选择。产品涵盖单极和双极版本,提供平顶(Square)和矩形(Rectangular)两种外形设计,适合各种安装需求。
    主要功能包括快速接通断开、可靠的切换能力、多种颜色的指示灯选项以及可定制的操作模式(如交替动作与复位)。此外,独特的锁定机制能够直观显示电路状态,提高操作安全性。

    技术参数


    | 参数类别 | 描述 |

    | 电气容量 | 银触点:5A @ 125/250V AC 或 5A @ 30V DC
    逻辑电平:0.4VA最大 @ 28V AC/DC最大 |
    | 接触电阻 | 银:50毫欧姆最大,金:100毫欧姆最大 |
    | 绝缘电阻 | 最小200兆欧姆 @ 500V DC |
    | 耐压强度 | 1000V AC最小,持续1分钟;接触与外壳之间1500V AC最小,持续1分钟 |
    | 机械寿命 | 按键型:最低100万次操作;交替动作型:最低20万次操作 |
    | 电气寿命 | 银触点:最低1万次操作;带电阻负载时:银触点最低20万次操作 |
    | 操作力 | 单极:1.9N(平顶与矩形);双极:2.55N(平顶),3.1N(矩形) |
    | 行程 | 预行程:1.7mm;过行程:0.6mm;总行程:2.3mm |

    产品特点和优势


    - 创新设计:结合短小的体积与PCB兼容性,使产品非常适合空间受限的应用。
    - 高亮度LED:提供红、绿、蓝、白等多种颜色选择,满足不同视觉需求。
    - 双色LED选项:支持红/绿和琥珀/蓝双色LED,适合需要交替显示的应用场景。
    - 增强耐用性:采用磷青铜和镀银/金触点材料,确保长时间稳定运行。
    - 多功能接口:提供单极和双极选择,并具备按键型和锁定型两种操作模式。

    应用案例和使用建议


    应用案例
    - 工业控制面板:作为紧急停止按钮或模式选择开关,提供清晰的触觉反馈和可视指示。
    - 医疗设备:用于控制生命支持系统的电源开关,确保操作简便且可靠。
    - 消费电子产品:适用于家用电器(如冰箱、微波炉)的控制按钮,提升用户体验。
    使用建议
    - 布局优化:对于密集安装的应用场景,推荐优先选择矩形设计,以节省面板空间。
    - 抗干扰保护:在强电磁环境下使用时,建议增加外部屏蔽措施。
    - 环境适应性:考虑到高湿度条件下的使用,可以考虑额外密封处理以延长使用寿命。

    兼容性和支持


    Series UB开关兼容多种标准和认证,包括UL、cULus及CSA,确保全球范围内的合规性。制造商提供了详尽的技术支持文档和售后服务,帮助客户解决安装与调试过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点无法正常闭合 | 检查接触面是否有污垢或氧化,清洁后重新测试 |
    | LED灯不亮 | 确认LED连接方向正确,并检查供电电压是否符合要求 |
    | 按钮手感异常 | 调整安装深度或检查内部机构是否存在磨损 |

    总结和推荐


    Series UB低轮廓按钮开关凭借其紧凑的设计、卓越的性能以及多样化功能,在多个行业中具有显著的市场竞争力。尤其适合对空间和操作灵活性有较高要求的应用场景。总体而言,这款产品值得高度推荐给寻求高性能电子开关解决方案的用户。如果您正在寻找一款兼具经济实惠与高效性能的按钮开关,Series UB无疑是理想之选。

UB15SKG035C-CC参数

参数
电流额定值 -
电气寿命 200000Cycles
开关功能 On-Mom
指示颜色 红色
面板开孔尺寸 -
最大交流触点电压 28V
最大直流触点电压 28V
机械寿命 1000000Cycles
执行器类型 按钮,方形
开关配置 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB15SKG035C-CC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKG035C-CC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKG035C-CC UB15SKG035C-CC数据手册

UB15SKG035C-CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.676 ¥ 114.451
10+ $ 11.803 ¥ 98.776
50+ $ 10.644 ¥ 89.0768
100+ $ 10.1794 ¥ 85.189
250+ $ 9.595 ¥ 80.2985
500+ $ 9.1744 ¥ 76.7781
1000+ $ 8.7714 ¥ 73.4057
库存: 896
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 114.45
