UB25SKW035C-JB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 1000000Cycles 30V 125V 红色 10000Cycles 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: 633-UB25SKW035CJB
供应商: Mouser
标准整包数: 1

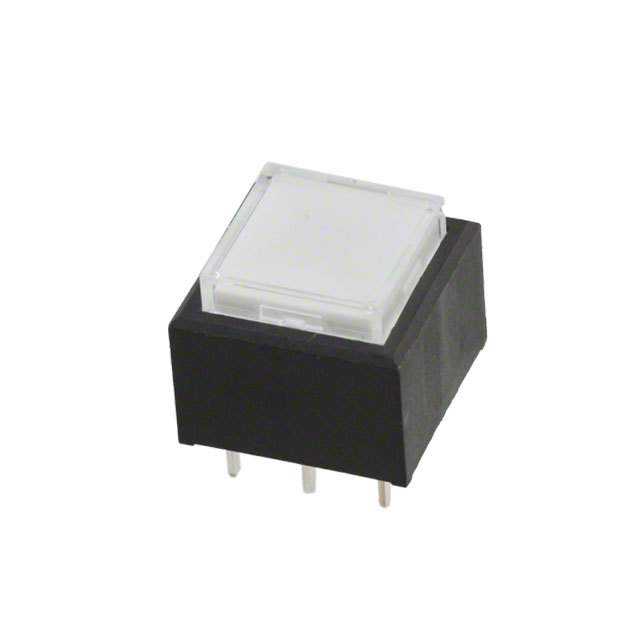

NKK SWITCHES 按钮开关 UB25SKW035C-JB

UB25SKW035C-JB概述


    产品简介


    Series UB低轮廓按钮(Low Profile Pushbuttons)是一款高性能的按钮开关,适用于各种工业和消费电子产品。这类开关以其紧凑的设计和可靠的性能而闻名,主要用于操作面板上的控制和指示。本系列开关不仅提供单极(Single Pole)和双极(Double Pole)选项,还具有多种安装方式,如印刷电路板(PCB)安装和直接安装到面板上。此外,Series UB还提供不同颜色的灯泡选项,使得其可以在需要可视化反馈的应用中发挥作用。

    技术参数


    - 电气容量(Resistive Load):
    - 功率级别(银):5A @ 125/250V AC 或者 5A @ 30V DC
    - 逻辑级别(金):0.4VA最大值 @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他规格:
    - 接触电阻:银材质的最大为50毫欧,金材质的最大为100毫欧
    - 绝缘电阻:500V DC时最小为200兆欧
    - 介电强度:接点间最小1,000V AC(持续1分钟),接点与外壳之间最小1,500V AC(持续1分钟)
    - 机械寿命:瞬时动作最少1,000,000次,交替动作最少200,000次
    - 电气寿命:银材质最少10,000次,带有3A@125V AC电阻负载的银材质最少200,000次,金材质最少200,000次
    - 额定操作力:单极:正方形1.9N,长方形1.9N;双极:正方形2.55N,长方形3.1N
    - 接触时间:先断后合
    - 行程:预行程0.067英寸(1.7毫米),超行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)
    - 环境数据:
    - 工作温度范围:照明型为–25°C至+50°C(–13°F至+122°F),非照明型为–20°C至+70°C(–4°F至+158°F)
    - 湿度:在40°C(104°F)下湿度为90%至95%,持续96小时
    - 振动:频率10 Hz到55 Hz,峰峰值位移1.5毫米,持续1分钟,在三个相互垂直的方向上振动2小时
    - 冲击:加速度50G(490m/s²),在六个相互垂直的方向上测试,每个方向上5次冲击

    产品特点和优势


    Series UB低轮廓按钮的主要特点是其高灵敏度的操作机制和明显的触觉反馈,这种设计能够减少电弧并延长电气寿命。此外,它具备独立于开关机制的锁紧机制,能够提供电路状态的可见和触觉指示。该系列开关还提供多种安装方式,适应不同的应用需求,例如PCB安装、嵌入式安装和带侧屏障的安装。这些特性使其在紧凑型应用中尤为适合,同时满足高可靠性和长期使用寿命的要求。

    应用案例和使用建议


    该系列按钮开关广泛应用于工业自动化、医疗设备、汽车导航系统等领域。在这些应用中,其关键在于准确可靠的操作和清晰的指示。使用建议包括根据具体应用选择合适的接触材料(银或金),确保适当的电气负载能力,以及选择符合特定环境条件(如温度和湿度)的工作范围。对于需要频繁操作的应用场合,建议定期检查和维护以确保最佳性能。

    兼容性和支持


    Series UB低轮廓按钮与多种其他电子元件和设备具有良好的兼容性。制造商提供了详尽的支持文档,包括补充材料、安装指南和维护手册。此外,针对不同的认证要求(如UL、cULus和CSA),可以在订购时指定相应的标记,从而获得相关认证。这使得Series UB开关能够广泛应用于全球市场。

    常见问题与解决方案


    - Q: 如何正确安装Series UB低轮廓按钮?
    - A: 确保按照制造商提供的安装指南进行操作,特别注意焊接时间和温度设置。手动焊接和波峰焊接都有详细说明,可根据具体需求选择。
    - Q: 如何判断Series UB低轮廓按钮的电气寿命是否达到极限?
    - A: 监控其操作次数,当接近制造商规定的操作寿命时(例如10,000次或200,000次),应考虑更换或维修。
    - Q: 当Series UB低轮廓按钮出现异常情况时,应该如何处理?
    - A: 首先检查是否有物理损坏或过度磨损的情况。如果发现接触不良,可以尝试清洁接点。若问题仍然存在,建议联系技术支持部门获取进一步帮助。

    总结和推荐


    综上所述,Series UB低轮廓按钮是市场上非常优秀的产品,以其高可靠性、广泛的适用性和多功能性而著称。无论是从技术参数还是实际应用来看,都显示出其卓越的性能。特别是在需要紧凑空间内实现高效控制和指示的应用中,Series UB低轮廓按钮是一个理想的选择。因此,我们强烈推荐这一系列产品给所有需要高质量按钮开关的客户。

UB25SKW035C-JB参数

参数
电流额定值 -
开关配置 DPDT
指示颜色 红色
面板开孔尺寸 -
最大交流触点电压 125V
电气寿命 10000Cycles
机械寿命 1000000Cycles
执行器类型 Square Button
最大直流触点电压 30V
开关功能 On-Mom
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB25SKW035C-JB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW035C-JB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW035C-JB UB25SKW035C-JB数据手册

UB25SKW035C-JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.3765 ¥ 146.8314
10+ $ 14.0832 ¥ 119.003
25+ $ 13.2732 ¥ 112.1585
50+ $ 12.7224 ¥ 107.5043
100+ $ 12.1608 ¥ 102.7588
250+ $ 11.1405 ¥ 94.1372
500+ $ 10.647 ¥ 89.9672
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 146.83
