UB226KKW015F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Without Cap On-On DPDT 方形-17.40x17.40 10000Cycles 30V 125V 绿色 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: UB226KKW015F
供应商: 国内现货
标准整包数: 1

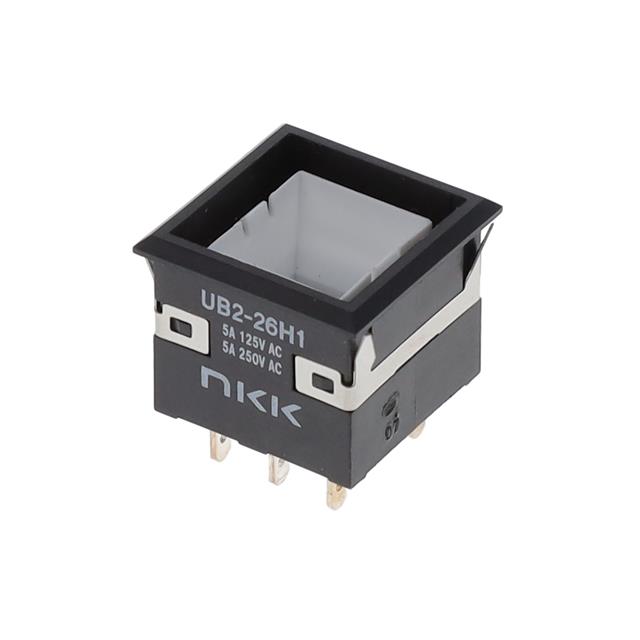

NKK SWITCHES 按钮开关 UB226KKW015F

UB226KKW015F概述


    产品简介


    产品类型: 低轮廓按钮开关
    主要功能: UB2系列低轮廓按钮开关专为紧凑空间设计,适用于多种应用场景。具备单极和双极操作模式,可通过LED指示灯提供不同颜色的效果,以满足特定的功能需求。
    应用领域: 这些按钮开关广泛应用于工业控制面板、机械设备、自动化系统及各种需要高性能输入设备的应用场景。

    技术参数


    - 电气容量:
    - 银触点:5A @ 125/250V AC 或 5A @ 30V DC(功率等级)
    - 金触点:最大 0.4VA @ 28V AC/DC(逻辑等级)
    - 接触电阻:
    - 银触点:最大 50 毫欧姆
    - 金触点:最大 100 毫欧姆
    - 绝缘电阻:
    - 最小 200 兆欧姆 @ 500V 直流电
    - 介电强度:
    - 接触间:最小 1,000V 交流电,持续 1 分钟
    - 接触与外壳间:最小 1,500V 交流电,持续 1 分钟
    - 机械寿命:
    - 瞬时操作:最小 1,000,000 次
    - 交替动作:最小 200,000 次
    - 电气寿命:
    - 银触点:最小 10,000 次
    - 金触点:最小 200,000 次
    - 额定操作力:
    - 单极:1.90N
    - 双极:2.55N
    - 材料与镀层:
    - 外壳/边框:玻璃纤维增强聚酰胺(UL94V-0)
    - 插入框架:不锈钢
    - 移动接触器:磷青铜
    - 移动触点:银合金或铜金镀层
    - 固定触点:银合金或铜金镀层
    - 开关端子:磷青铜银或金镀层
    - 灯端子:镀锡黄铜
    - 基座:玻璃纤维增强液晶聚合物(UL94V-0)

    产品特点和优势


    - 多样化LED照明效果: 支持单色和双色LED,可通过选择不同类型的帽盖实现不同的外观效果。
    - 紧凑设计: 结合PCB安装和短身设计,适用于紧凑空间内安装。
    - 耐用稳定: 快速断开和快速闭合机制,可有效减少电弧并延长电气使用寿命。
    - 可视化反馈: 机械锁紧装置可独立于开关机构工作,提供电路状态的可见和可触摸反馈。
    - 密封防尘: 端子采用环氧树脂密封,防止有害物质进入。

    应用案例和使用建议


    应用场景:
    - 工业控制面板
    - 机械设备
    - 自动化系统
    使用建议:
    - 在选择安装位置时,考虑避免强光直射或极端温度环境。
    - 安装过程中确保使用适当的安装工具,避免对按钮造成损坏。
    - 保持良好的清洁保养习惯,防止灰尘和杂质积聚。

    兼容性和支持


    - 兼容性: UB2系列按钮开关可以与标准PCB配合使用,支持插件式安装和焊接连接。
    - 技术支持: 厂商提供详细的安装指导和售后支持服务。

    常见问题与解决方案


    - 问题1:安装过程中无法正确插入。
    - 解决方案: 确保安装方向正确,安装力度适当,检查安装孔是否有堵塞。

    - 问题2:LED指示灯不亮。
    - 解决方案: 检查电源连接是否正常,LED灯丝是否损坏,确认球状电阻的值是否符合要求。

    - 问题3:开关在操作过程中卡住。
    - 解决方案: 清理按钮内的灰尘和异物,检查开关内部是否存在磨损或损坏。

    总结和推荐


    综合评估: UB2系列低轮廓按钮开关是一款设计精良、性能稳定的电子元器件产品。它在耐久性和可靠性方面表现出色,特别适合需要在狭小空间内进行精确操作的应用场合。此外,丰富的色彩和照明选项使其成为多功能设备的理想选择。
    推荐: 强烈推荐给需要高性能、可靠性的工业控制系统设计者和工程师。这些按钮开关不仅能满足您的基本需求,还能提供额外的功能和美学吸引力。

UB226KKW015F参数

参数
执行器类型 Without Cap
电流额定值 5A
电气寿命 10000Cycles
开关功能 On-On
最大直流触点电压 30V
面板开孔尺寸 方形-17.40x17.40
指示颜色 绿色
开关配置 DPDT
最大交流触点电压 125V
机械寿命 10000Cycles
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 散装

UB226KKW015F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB226KKW015F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB226KKW015F UB226KKW015F数据手册

UB226KKW015F封装设计

查看详情并下载
Symbol
Footprint
3D Model
