KB16CKG01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-On SPDT 圆形-12.30(Dia) 100000Cycles 28V 28V 100000Cycles SPDT 焊接安装,面板安装
供应商型号: KB16CKG01
供应商: 国内现货
标准整包数: 1

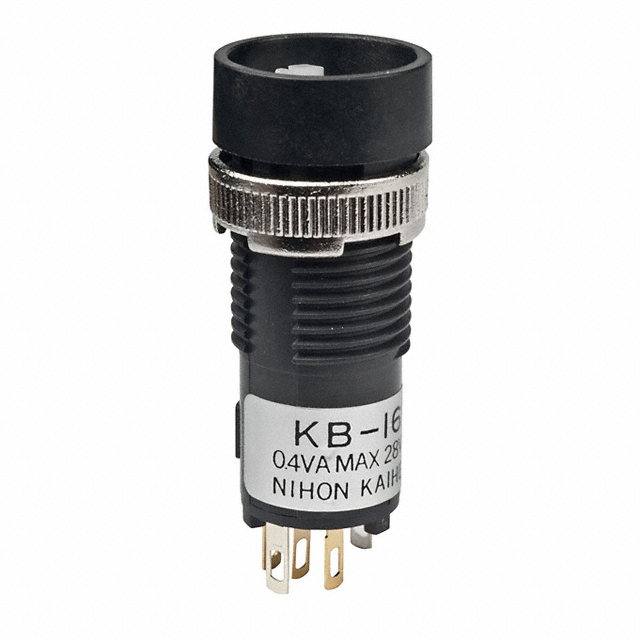

NKK SWITCHES 按钮开关 KB16CKG01

KB16CKG01概述


    产品简介


    电子元器件产品:Miniature Pushbuttons Series KB
    产品类型:Miniature Pushbuttons(微型按钮开关)
    主要功能:
    - 高亮度照明,具有多种颜色变化;
    - 提供方形、矩形和圆形帽盖选择;
    - 可在前面板进行重新装灯;
    - 选择亮光或超亮光LED,提供红、琥珀、绿、白、蓝等多种颜色;
    - 具备锁定功能,以指示电路状态;
    - 带有声音和触觉反馈,操作平滑且响应灵敏;
    - 快速动作机制,使用寿命长;
    - 不锈钢框架具有特殊设计的凸起,防止旋转并正确对齐面板;
    - 尺寸紧凑,直径为12mm;
    - 锁定式终端可以防止助焊剂、灰尘和其他污染物进入;
    - 提供直角和弯角两种PCB适配器。
    应用领域:
    - 广泛应用于工业控制、汽车电子、家电控制等领域,例如用于机械设备的控制面板、汽车仪表盘、智能家居设备等。

    技术参数


    电气容量:
    - 功率级(银):1A @ 125/250V AC 或 1A @ 30V DC
    - 逻辑级(金):0.4VA最大 @ 28V AC/DC 最大值(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    其他评级:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最低1,000兆欧姆 @ 500V直流电压
    - 绝缘强度:对于银:在接点之间至少1,000V交流电压,持续1分钟;接点与外壳之间至少1,500V交流电压,持续1分钟;对于金:在接点之间至少750V交流电压,持续1分钟;接点与外壳之间至少1,500V交流电压,持续1分钟
    - 机械寿命:最少100,000次操作
    - 电气寿命:银:最少50,000次操作;金:最少100,000次操作
    - 标称操作力:单极:保持时0.98 ~ 2.45N,瞬时0.98 ~ 1.96N;双极:保持时1.47 ~ 3.43N,瞬时1.47 ~ 2.94N
    - 接触时间:非短路(断开后接通)
    - 行程:预行程0.087英寸(2.2mm),过行程0.031英寸(0.8mm),总行程0.118英寸(3.0mm)
    材料与表面处理:
    - 外壳:聚酰胺(UL94V-0)
    - 可动接触器:电源电路为银;逻辑电路为镀金铜
    - 固定接点:电源电路为银;逻辑电路为镀金铜
    - 外壳基座:聚酰胺(UL94V-0)
    - 端子基座:聚酯
    - 公共端子:磷青铜镀银
    - 端部端子:黄铜镀银
    - 灯座端子:磷青铜镀镍
    环境数据:
    - 工作温度范围:照明:–25°C ~ +50°C;非照明:–25°C ~ +70°C
    - 湿度:湿度90 ~ 95%,持续96小时 @ 40°C
    - 振动:10 ~ 55Hz,峰峰值振幅为1.5mm,穿越频率范围,返回时间为1分钟;在三个方向上振动2小时
    - 冲击:50G(490m/s²),测试六个方向,每个方向三次冲击

    产品特点和优势


    - 高亮度照明:提供多种颜色变化,具备照明和非照明版本。
    - 多样化外观选择:提供方形、矩形和圆形帽盖,适应不同应用需求。
    - 锁定功能:可指示电路状态,提升操作的安全性。
    - 快速动作机制:具有较长的使用寿命,满足高强度操作需求。
    - 坚固耐用:采用不锈钢框架设计,防止旋转和错位。
    - 防水防尘:锁定式终端设计有效防止助焊剂、灰尘和其他污染物进入。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中作为紧急停止按钮使用,实现快速响应。
    - 在家用电器中作为控制面板上的多功能按钮,简化用户界面。
    - 在车载设备中作为灯光控制按钮,提高驾驶安全。
    使用建议:
    - 在需要高可靠性的场合,如工业环境,可以选择金接触点的产品型号,以延长电气寿命。
    - 在操作频繁的应用场景,建议定期检查和维护按钮的安装和连接,确保其稳定运行。

    兼容性和支持


    兼容性:
    - 该系列开关产品可以与多种PCB适配器配合使用,适用于不同类型的电路板安装。
    - 适合用于不同的面板厚度和安装方式(螺纹安装和卡扣安装),提供广泛的兼容性。
    支持与维护:
    - 厂商提供全面的技术支持和售后服务,包括安装指导、故障排查和更换服务。
    - 客户可以根据需要联系厂商获取定制化产品和服务。

    常见问题与解决方案


    问题1:如何更换帽盖?
    - 解决方法:根据帽盖上圆柱形凸起和长条形凸起的位置,将帽盖正确安装回原位。具体步骤请参考安装指南。
    问题2:如何避免过度拧紧安装螺母?
    - 解决方法:使用推荐的扭矩值进行安装,确保不会损坏开关外壳。
    问题3:如何更换灯泡?
    - 解决方法:确保帽盖处于向上位置,使用指定工具轻轻提起帽盖。根据LED灯的正负极标志进行正确安装。

    总结和推荐


    总结:
    Miniature Pushbuttons Series KB以其高亮度照明、多样化的外观选择和高可靠性,在各种工业和民用应用中表现出色。其坚固耐用的设计使其能够在恶劣环境中稳定运行,同时提供出色的触觉和声音反馈。
    推荐:
    我们强烈推荐这款产品用于需要高可靠性和易用性的场合,特别是在工业自动化、汽车电子和家电控制等领域。其广泛的应用兼容性和优秀的技术支持使它成为市场上非常有竞争力的选择。

KB16CKG01参数

参数
指示颜色 -
电气寿命 100000Cycles
开关配置 SPDT
开关功能 On-On
面板开孔尺寸 圆形-12.30(Dia)
最大直流触点电压 28V
最大交流触点电压 28V
电流额定值 -
执行器类型 帽盖
机械寿命 100000Cycles
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

KB16CKG01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

KB16CKG01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES KB16CKG01 KB16CKG01数据手册

KB16CKG01封装设计

查看详情并下载
Symbol
Footprint
3D Model
