WT28T

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 钮子开关, 双刀双掷, (开)-关-(开)开关, 面板, 10A (交流 / 直流)
供应商型号: WT28T
供应商: 国内现货
标准整包数: 1

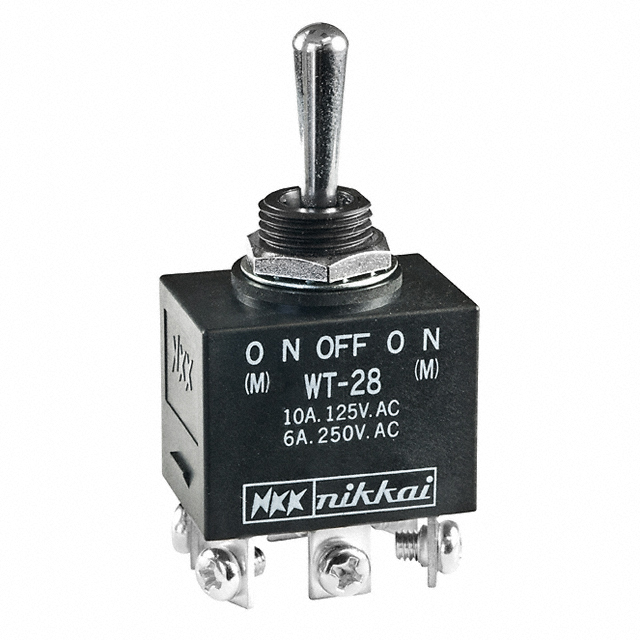

NKK SWITCHES 拨动开关 WT28T

WT28T概述


    产品简介


    环境密封型转换开关系列WT(Series WT Environmentally Sealed Toggles)是一种具有高可靠性的开关设备,主要用于各种工业和商业环境中。这些开关具备卓越的防尘防水性能,适用于恶劣的工作条件。它们广泛应用于自动化控制、机械制造、交通运输、通信设备及医疗设备等领域。

    技术参数


    - 电气容量:
    - 功率等级:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC
    - 其他额定值:
    - 接触电阻:焊线和螺钉端子型号为最大10毫欧,电线引线端子型号为最大30毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 耐压强度:1,500V AC 最小,持续1分钟
    - 机械寿命:
    - 操作次数:On-None-Off、On-None-On 和 On-Off-On 型号至少为50,000次操作;其他型号至少为30,000次操作
    - 电气寿命: 至少15,000次操作
    - 摆动角度: 24°
    - 材料与表面处理:
    - 摇杆:黄铜镀铬
    - 套筒与外壳:玻璃纤维增强尼龙(UL94V-0)
    - 内壳:三聚氰胺
    - 内密封圈:丁腈橡胶
    - 外密封圈:丁腈橡胶
    - 移动接触器:铜镀银
    - 移动接点:银合金加铜镀银
    - 静态接点:银合金加铜镀银
    - 引线端子:镀锡黄铜
    - 电线引线盖:耐热聚氯乙烯(AWG 16)

    产品特点和优势


    - 密封性: 电线引线型号符合IEC60529标准的IP67防护等级,既防尘又防水;焊线或螺丝端子型号前端符合IP67防护等级,后端符合IP60防护等级。
    - 结构保护: 一体式套筒和外壳结构提供额外的环境防护。
    - 双重保护: 环氧密封底座由外壳覆盖,提供防尘防水双重保护(不可在水下或油下操作)。
    - 独特的接触机制: 设计特别的接触机制可以断开轻接触电弧,适用于电路11、12、21和22。
    - 高可靠性: 互锁移动接触器通过减少中心接触反弹提供高度可靠的切换。
    - 阻燃材料: 使用耐热树脂作为外罩材料,满足UL94V-0防火标准,具备高电弧和跟踪电阻。

    应用案例和使用建议


    - 应用案例:
    - 在自动化控制系统中,用于设备启动、停止和状态监控。
    - 在重型机械设备上,用于电源管理和紧急停止功能。
    - 在船舶和轨道交通系统中,用于电路控制和信号传输。
    - 使用建议:
    - 根据具体应用场景选择合适的安装方式和接口类型,确保最佳性能。
    - 定期检查并更换可能损坏的部件,以确保长时间稳定运行。
    - 在严苛环境下使用时,考虑使用防水和防尘配件如AT401A/H/S或AT4181。

    兼容性和支持


    - 兼容性: WT系列转换开关与其他电子元器件和设备的兼容性良好,可根据具体需求进行组合使用。
    - 支持和服务: 厂商提供了详细的技术文档和支持服务,以帮助用户进行安装、调试和维护。同时,用户手册中还包含了详尽的操作指南和故障排除建议。

    常见问题与解决方案


    - 问题: 开关频繁出现接触不良。
    - 解决方案: 检查接触器是否有污物或损坏,清洁接触器表面,必要时更换新的接触器。
    - 问题: 操作力过大或过小。
    - 解决方案: 检查内部结构是否卡住或部件松动,调整内部弹簧张力或紧固螺丝。
    - 问题: 开关温度异常升高。
    - 解决方案: 检查接线是否正确连接,是否有短路现象,确保散热片位置正确且无遮挡。

    总结和推荐


    WT系列环境密封型转换开关是一款高性能、高可靠性的产品,适用于各种恶劣环境下的应用。其独特的密封设计和卓越的机械及电气性能使其在市场上具备很强的竞争力。对于需要在极端条件下工作的应用场合,我们强烈推荐使用这一系列的转换开关。

WT28T参数

参数
电流额定值 10A
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 Mom-Off-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
长*宽*高 28.8mm(长度)*57.7mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

WT28T厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT28T数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT28T WT28T数据手册

WT28T封装设计

查看详情并下载
Symbol
Footprint
3D Model
