UB226KKW01N

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-On DPDT 方形-17.40x17.40 10000Cycles 30V 125V 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装 19mm(长度)*23.5mm(高度)
供应商型号: UB226KKW01N
供应商: 国内现货
标准整包数: 1

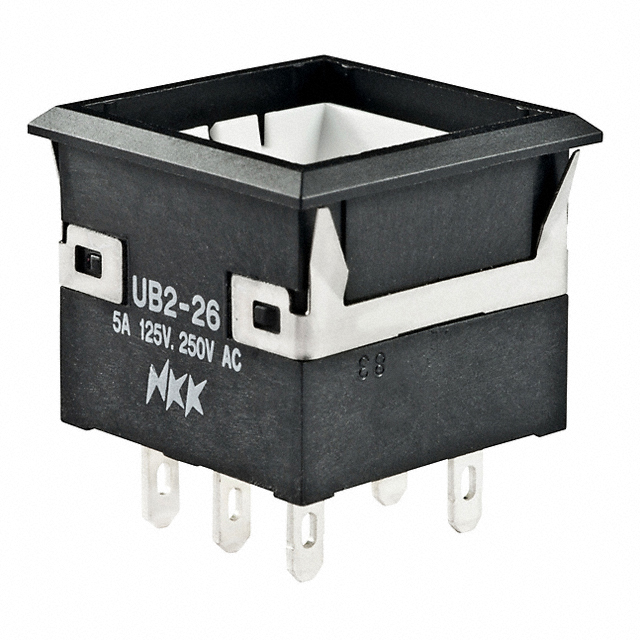

NKK SWITCHES 按钮开关 UB226KKW01N

UB226KKW01N概述


    产品简介


    产品类型:
    系列 UB2 低轮廓按钮(Low Profile Pushbuttons),型号为 D92。
    主要功能:
    系列 UB2 低轮廓按钮是带照明或不带照明的按键开关,适用于各种工业及消费电子设备。这些按钮开关的特点在于其紧凑的设计、灵敏的触发机制以及多样化的照明效果选择。
    应用领域:
    广泛应用于机械设备控制面板、工业自动化系统、医疗器械、家用电器、交通工具等需要精确操作和清晰指示的应用场景。

    技术参数


    电气能力:
    - 功率等级(银触点):5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑等级(金触点):最大 0.4VA @ 28V AC/DC(适用范围 0.1mA 至 0.1A @ 20mV 至 28V)
    其他规格:
    - 触点电阻:银触点 50 毫欧姆最大,金触点 100 毫欧姆最大
    - 绝缘电阻:最小 200 兆欧姆 @ 500V 直流
    - 介电强度:在触点间至少 1000V AC 最小,持续 1 分钟;在触点与外壳间至少 1500V AC 最小,持续 1 分钟
    - 机械寿命:瞬时操作最少 1,000,000 次;交替动作最少 200,000 次
    - 电气寿命:银触点最少 10,000 次;金触点最少 200,000 次
    - 额定操作力:单极 1.90N,双极 2.55N
    - 触点定时:断开后接通
    - 行程:预行程 1.7mm,过行程 0.6mm,总行程 2.3mm

    产品特点和优势


    独特的功能和优势:
    - 多种照明效果选择:可以使用单色或双色 LED 照明,满足不同应用场景需求。
    - 可选雕刻或平滑盖帽,结合高亮度双色 LED,提供出色的视觉反馈。
    - 可以直接焊接在印刷电路板上或通过焊片进行插入式安装,适合于空间有限的应用场合。
    - 快速切换机构带有可听反馈,可以有效减少电弧并延长电气寿命。
    - 可以通过独立的锁存机构实现稳定的接触和电路状态的可见及触觉指示。
    - 终端经过环氧密封处理,以防止污染,如助焊剂和溶剂。

    应用案例和使用建议


    应用场景:
    - 用于机械设备控制面板,如机床、机器人控制面板。
    - 医疗器械操作界面,确保精确操作和安全。
    - 家用电器和汽车仪表盘,提供清晰指示。
    使用建议:
    - 在安装过程中确保正确的焊接和紧固,避免损坏终端。
    - 确保电路设计能够承受相应的电压和电流,根据具体应用场景调整。

    兼容性和支持


    兼容性:
    - 支持多种盖帽和镜头颜色,满足个性化定制需求。
    - 适用于 PCB 和面板安装,具有良好的通用性。
    支持和服务:
    - 厂商提供相关的标准和认证文件,包括 UL 认证。
    - 可联系厂商获取进一步的技术支持和定制服务。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题 1: 开关触点电阻过大
    - 解决方案: 确保安装正确,清洁所有连接点,必要时更换新的触点组件。
    - 问题 2: 开关操作不顺畅
    - 解决方案: 检查是否有污垢或灰尘影响运动部件,适当润滑可以解决问题。
    - 问题 3: LED 照明效果不佳
    - 解决方案: 检查电源电压是否符合要求,必要时添加合适的限流电阻。

    总结和推荐


    综合评估:
    系列 UB2 低轮廓按钮提供了强大的电气性能和灵活的配置选项,适用于各种复杂的应用环境。它不仅具有出色的可靠性,还具有高精度和多样的照明效果选择,非常适合高端应用。
    推荐:
    强烈推荐给那些需要高质量、可靠和多功能按键开关的制造商和系统集成商。这些开关能够在多种环境中表现出色,并且具有很高的市场竞争力。

UB226KKW01N参数

参数
电气寿命 10000Cycles
指示颜色 -
开关功能 On-On
执行器类型 Square Button
电流额定值 5A
机械寿命 10000Cycles
开关配置 DPDT
面板开孔尺寸 方形-17.40x17.40
最大直流触点电压 30V
最大交流触点电压 125V
长*宽*高 19mm(长度)*23.5mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 散装

UB226KKW01N厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB226KKW01N数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB226KKW01N UB226KKW01N数据手册
