JPM26B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, (开)-关操作, 双刀单掷
供应商型号: TS-JPM26B
供应商: 海外现货
标准整包数: 1

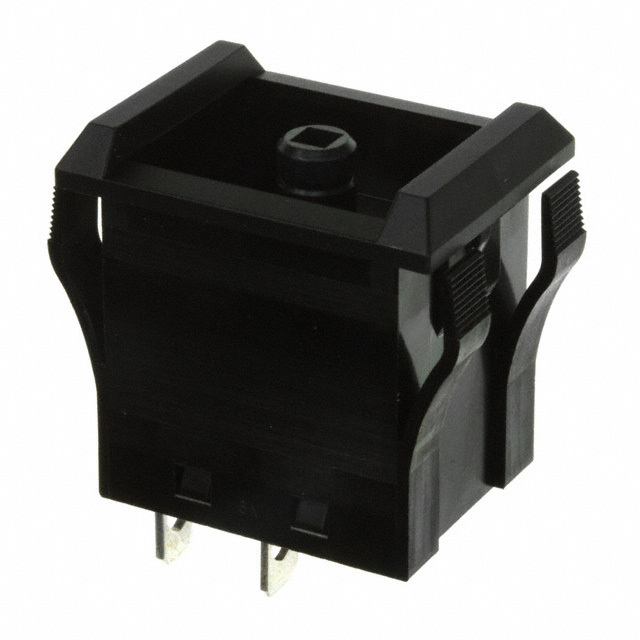

NKK SWITCHES 按钮开关 JPM26B

JPM26B概述


    产品简介


    系列 JP 国际认证按钮开关
    系列 JP 国际认证按钮开关(以下简称“按钮开关”)是专门为需要高可靠性和广泛应用领域的工业控制和机械设备设计的。这些按钮开关适用于各种环境条件,具有多种操作模式,包括单极、双极以及其他特定类型的连接方式。它们主要用于工厂自动化、楼宇自动化系统、医疗设备、仪器仪表等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 10A @ 125/250V AC (JPM 模型),16A @ 125/250V AC (JPL 模型) |
    | 接触电阻 | 最大 20 毫欧姆 |
    | 绝缘电阻 | 最小 1,000 兆欧姆 @ 500V 直流 |
    | 耐压强度 | 接触间最小 2,000V 交流 1 分钟;接触与外壳间最小 4,000V 交流 1 分钟 |
    | 机械寿命 | 最少 25,000 次操作 |
    | 电气寿命 | 最少 25,000 次操作 |
    | 额定操作力 | JPM 单极:3.53N,双极:6.47N;JPL 单极:4.51N,双极:9.02N |
    | 接触时间 | 非短路(先断后接) |
    | 锁止功能 | 正常位置与锁止位置高度差 2.0mm |
    | 行程 | 预行程 1.5mm;过行程 1.8mm;总行程 3.3mm |

    产品特点和优势


    - 业界首款获得 TV 评级的成型按钮开关:能够处理大量涌入电流,JPM 型号获 TV-5 评级,JPL 型号获 TV-8 评级。
    - 外部绝缘屏障:增强绝缘电阻和耐压强度。
    - 防尘设计:采用聚苯硫醚 (PPS) 内部密封材料,防止灰尘进入。
    - 特制断开轻触焊点设计:保证长时间使用后的接触可靠性。
    - 快动接触机制:提高操作响应速度。
    - 焊接引脚封装在环氧树脂中:防止助焊剂、灰尘等污染物侵入。
    - 耐高温外壳:符合 UL 94V-0 阻燃标准。

    应用案例和使用建议


    这些按钮开关广泛应用于自动化生产线、智能楼宇控制系统、医疗设备等。例如,在自动化生产线上,这些开关可以用于控制设备的启动和停止,确保生产线的安全和稳定运行。在楼宇自动化系统中,它们可用于控制照明、空调和其他设施。使用时,应注意操作力和行程参数,以确保最佳的操作效果。

    兼容性和支持


    这些按钮开关具有良好的兼容性,能够与其他标准电气设备配合使用。制造商提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。订购时可指定不同颜色和型号以满足特定需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 操作过程中按钮卡住 | 确认操作力是否合适,清洁按钮开关周围区域。 |
    | 开关寿命较短 | 确认是否符合额定操作条件,检查安装环境是否有腐蚀性物质。 |
    | 电气连接不稳定 | 检查引脚焊接是否牢固,确认接线端子是否紧固。 |

    总结和推荐


    总的来说,系列 JP 国际认证按钮开关以其出色的电气性能、坚固耐用的设计和广泛的适用性,在市场上具有较高的竞争力。无论是工业自动化还是其他高端应用领域,这些按钮开关都是理想的选择。强烈推荐给需要高性能按钮开关的应用项目。

JPM26B参数

参数
最大交流触点电压 125V
电气寿命 25000Cycles
最大直流触点电压 -
面板开孔尺寸 矩形-28.00x21.20
机械寿命 25000Cycles
电流额定值 -
开关配置 DPST
开关功能 Off-On
执行器类型 Rectangular Button
指示颜色 -
长*宽*高 31mm(长度)*37.7mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 盒装,散装

JPM26B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JPM26B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES JPM26B JPM26B数据手册

JPM26B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 18.6498 ¥ 158.5233
25+ $ 17.1342 ¥ 145.6407
50+ $ 16.3818 ¥ 139.2453
100+ $ 15.3102 ¥ 130.1367
250+ $ 14.0448 ¥ 119.3808
2500+ $ 12.255 ¥ 104.1675
库存: 0
起订量: 13 增量: 1
