首页  >  产品百科  >  UB15SKG035D-DD

UB15SKG035D-DD

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 1000000Cycles 28V 28V 琥珀色 200000Cycles 通孔安装
供应商型号: 360-1946-ND
供应商: Digi-Key
标准整包数: 1

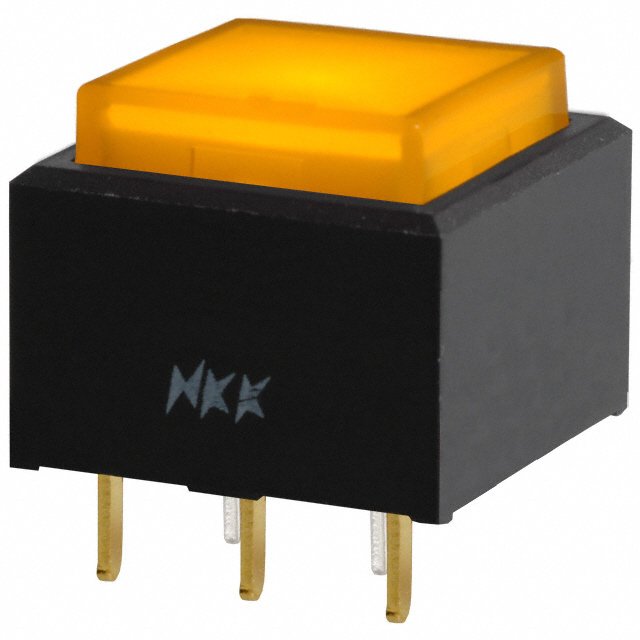

NKK SWITCHES 按钮开关 UB15SKG035D-DD

UB15SKG035D-DD概述

    Series UB Low Profile Pushbutton Switches

    产品简介


    Series UB低轮廓按钮开关由NKK开关公司生产,适用于各种电子设备和控制系统。该系列开关分为非照明型和亮点照明型,具备多种颜色选择,如黑色、白色、红色、黄色、绿色和蓝色。这些开关具有防水防尘功能,可广泛应用于消费电子、工业控制、医疗设备等领域。

    技术参数


    - 额定容量:银触点:5A @ 125/250V AC;金触点:0.4VA最大 @ 28V AC/DC最大
    - 接触电阻:银触点:50毫欧姆最大;金触点:100毫欧姆最大
    - 绝缘电阻:最小200兆欧姆 @ 500V DC
    - 介电强度:触点间最小1000V AC;触点与外壳间最小1500V AC
    - 机械寿命:瞬时动作:最小1,000,000次操作;交替动作:最小200,000次操作
    - 电气寿命:银触点:最小10,000次操作;金触点:最小200,000次操作
    - 标准操作力:单极:方形160克,矩形194克;双极:方形260克,矩形316克
    - 接触定时:先断后合
    - 行程:方形:预行程1.7mm(0.067英寸);超行程0.6mm(0.024英寸);总行程2.3mm(0.091英寸)
    - 材料与表面处理:外壳/前框:玻璃纤维增强聚酰胺;插入式框架:不锈钢;可动触头:磷青铜;可动触点:银合金或铜镀镍镀金;固定触点:银合金或铜镀镍镀金;端子:磷青铜镀银或镀金;灯端子:黄铜镀银;基座:玻璃纤维增强液晶聚合物
    - 环境数据:工作温度范围:照明型-25°C至+50°C;非照明型-20°C至+70°C;湿度:90~95%湿度96小时@40°C;振动:10~55Hz频率范围内峰峰值振幅为1.5mm;冲击:50g加速度(测试方向为6个正交方向,每个方向5次)

    产品特点和优势


    - 紧凑设计:低轮廓设计使其适用于空间受限的应用场景。
    - 高可靠性:机械和电气寿命长,适合频繁操作。
    - 多样化选择:提供多种颜色和形状选项,满足不同需求。
    - 坚固耐用:材料选择保证了良好的耐久性和抗冲击能力。

    应用案例和使用建议


    - 工业自动化:用于生产线上的控制面板,实现自动化操作。
    - 家用电器:可以用于电视、洗衣机等家电的控制面板。
    - 医疗设备:安全可靠的操作开关,确保设备正常运行。
    使用建议:
    - 确保安装环境符合产品要求的温度和湿度条件。
    - 使用时注意避免过载和超负荷操作,以延长使用寿命。

    兼容性和支持


    - 兼容性:支持PCB和插入式安装方式,适用于多种电路板和设备。
    - 技术支持:NKK开关公司提供全面的技术支持和售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    1. 无法点亮LED:检查电源电压是否正确,若不正确则需要调整到指定电压,或者添加限流电阻。
    2. 接触不良:检查连接线是否有松动,重新焊接或紧固接线。
    3. 按键不灵敏:清洁按键表面,检查内部是否有异物堵塞,必要时拆卸清洗。

    总结和推荐


    Series UB低轮廓按钮开关是一款高度可靠且多样化的开关产品,适用于多种应用场景。其高机械和电气寿命、多样化的颜色和形状选择使其在市场上具备强大的竞争力。强烈推荐给需要高质量按钮开关的用户。

UB15SKG035D-DD参数

参数
开关配置 SPDT
机械寿命 1000000Cycles
执行器类型 按钮,方形
最大交流触点电压 28V
电流额定值 -
开关功能 On-Mom
面板开孔尺寸 -
最大直流触点电压 28V
电气寿命 200000Cycles
指示颜色 琥珀色
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB15SKG035D-DD厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKG035D-DD数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKG035D-DD UB15SKG035D-DD数据手册

UB15SKG035D-DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.8972 ¥ 92.0813
10+ $ 9.0553 ¥ 75.7814
25+ $ 8.5384 ¥ 71.4557
50+ $ 8.1665 ¥ 68.3434
100+ $ 7.8101 ¥ 65.3607
250+ $ 7.579 ¥ 63.4269
库存: 383
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.08
