首页  >  产品百科  >  UB215KKW015C

UB215KKW015C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 红色按钮开关, 印刷电路板安装, 开-开操作, 带指示灯, 单刀双掷
供应商型号: 1960298
供应商: 海外现货
标准整包数: 1

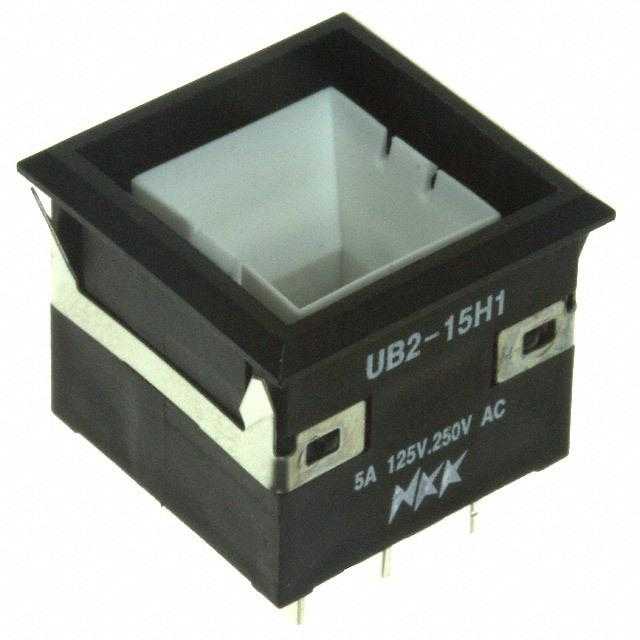

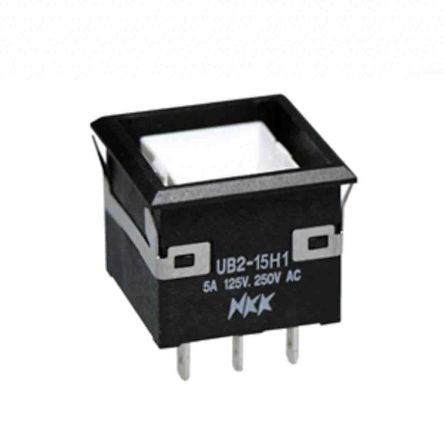

NKK SWITCHES 按钮开关 UB215KKW015C

UB215KKW015C概述


    产品简介


    Series UB2低轮廓按钮是专为紧凑型和空间受限的应用设计的开关。这类开关广泛应用于工业控制、仪器仪表、通讯设备等领域。它们提供多种颜色选择,且具有高亮度的单色、双色发光二极管(LED),可以在不同的照明效果下清晰显示状态。此外,Series UB2还提供交替标志版本,用于更加复杂的视觉指示需求。

    技术参数


    | 参数类别 | 规格 |

    | 电气容量(电阻负载) | 银:5A @ 125/250V AC 或 5A @ 30V DC
    金:0.4VA最大 @ 28V AC/DC最大(0.1mA ~ 0.1A @ 20mV ~ 28V) |
    | 接触电阻 | 银:最大50毫欧;金:最大100毫欧 |
    | 绝缘电阻 | 最小200兆欧 @ 500V DC |
    | 介电强度 | 接触间最小1,000V AC,持续1分钟;接触和外壳间最小1,500V AC,持续1分钟 |
    | 机械寿命 | 按钮式:最小1,000,000次操作;锁存式:最小200,000次操作 |
    | 电气寿命 | 银:最小10,000次操作;金:最小200,000次操作 |
    | 额定操作力 | 单极:1.90N;双极:2.55N |
    | 接触定时 | 断开前闭合 |
    | 行程 | 预行程:1.7mm;过行程:0.6mm;总行程:2.3mm |

    产品特点和优势


    Series UB2低轮廓按钮的主要特点是拥有多种照明效果,支持单色和双色LED灯,并且可以通过面板安装或印刷电路板安装。它们的小巧尺寸非常适合紧凑空间应用。这款开关采用快速响应的接触机制,确保了敏感的操作反馈并减少了电弧的产生,从而延长了使用寿命。另外,该开关具有独立的锁存机制,可以实现出色的稳定性和可靠性,并提供了可见及触觉上的电路状态指示。

    应用案例和使用建议


    应用案例
    - 工业自动化控制面板:利用其锁存和感应功能,能够有效监测设备状态。
    - 医疗设备:利用其耐用性和稳定性,在医疗环境中提供可靠的状态指示。
    使用建议
    - 在选择合适的LED颜色时,考虑其在不同照明条件下的可见度。
    - 确保接线正确以避免短路或接触不良。

    兼容性和支持


    Series UB2低轮廓按钮与标准的印刷电路板兼容,可直接焊接。它经过严格的振动和冲击测试,适用于苛刻的工作环境。对于任何技术问题或维护需求,制造商提供详细的支持文档和快速响应的技术服务团队。

    常见问题与解决方案


    1. LED不亮
    - 检查连接是否正确,确认电源电压是否符合要求,可能需要外部电阻。
    2. 开关操作不顺畅
    - 检查是否有异物堵塞,清洁开关内部灰尘。

    总结和推荐


    Series UB2低轮廓按钮以其高可靠性和多样性应用而著称,特别适合于空间有限的环境。无论是在工业控制还是医疗设备中,其独特的特性使其成为理想的选择。因此,我们强烈推荐此款产品给那些寻求高性能、紧凑设计的解决方案的工程师和技术采购者。

UB215KKW015C参数

参数
最大直流触点电压 30V
最大交流触点电压 125V
机械寿命 10000Cycles
指示颜色 红色
面板开孔尺寸 方形-17.40x17.40
电气寿命 10000Cycles
执行器类型 Square Button
电流额定值 5A
开关功能 On-Mom
开关配置 SPDT
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

UB215KKW015C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB215KKW015C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB215KKW015C UB215KKW015C数据手册

UB215KKW015C封装设计

查看详情并下载
Symbol
Footprint
3D Model
