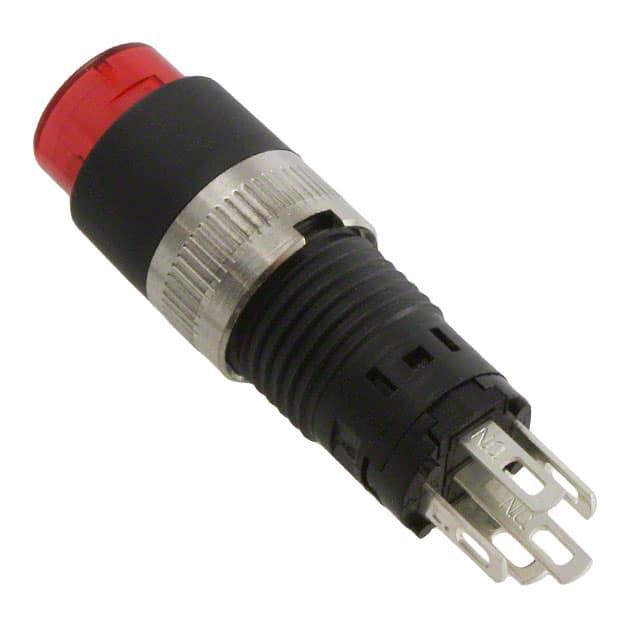

HB15CKW01-5C-CB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 圆形-8.00(Dia) 100000Cycles 30V 30V 红色 50000Cycles 100mA(AC/DC) SPDT 焊接安装,面板安装
供应商型号: 2374898
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 HB15CKW01-5C-CB

HB15CKW01-5C-CB概述


    产品简介


    系列HB小型按钮开关
    系列HB的小型按钮开关是一款具有高可靠性的开关产品,适用于多种应用场合。该开关主要应用于仪器仪表、机械设备、工业自动化等领域。其小巧的设计使其非常适合在空间受限的应用环境中使用。

    技术参数


    - 电气容量:(电阻负载)最大0.1A @ 30V AC/DC
    - 其他额定值:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小100兆欧姆@500V DC
    - 工频耐压:最低500V AC持续1分钟
    - 机械寿命:至少100,000次操作
    - 电气寿命:至少50,000次操作
    - 额定操作力:3.43牛顿
    - 接触方式:非短路(先断后接)
    - 行程:预行程0.087英寸(2.2毫米),过行程0.031英寸(0.8毫米),总行程0.118英寸(3.0毫米)
    - 材料与表面处理:
    - 外壳:玻璃纤维增强聚酰胺
    - 底座:玻璃纤维增强聚酰胺
    - 活动接触点:磷青铜银镀层
    - 固定接触点:磷青铜银镀层
    - 公共端子:磷青铜银镀层
    - 引脚端子:磷青铜银镀层
    - 环境数据:
    - 工作温度范围:对于照明,–25°C至+50°C(–13°F至+122°F);非照明,–25°C至+70°C(–13°F至+158°F)
    - 湿度:90~95%湿度,持续96小时,温度40°C(104°F)
    - 振动:频率范围10~55Hz,峰值加速度1.5毫米,三轴向各振动2小时
    - 冲击:50G(490m/s²),六个方向,每方向5次冲击
    - 安装要求:
    - 安装扭矩:圆形安装螺母最大0.49牛米(4.34磅英寸)
    - 盖板安装力:盖板向下最大9.8牛(2.2磅力)
    - 焊接时间和温度:手动焊接:参见补充部分剖面A
    - 认证标准:
    - UL:文件号E44145——只有标记在开关上的型号才被认可。
    - 所有型号在0.1A @ 30V AC/DC下都受认可。

    产品特点和优势


    - 照明选项:提供全表面和亮点照明,适合前面板更换灯泡。
    - 多样化的LED选择:除了亮红、亮黄、绿光LED,还提供超亮白光、绿光和蓝光LED。
    - 紧凑设计:9毫米方形或圆形边框可选。
    - 后部面板螺纹安装:后部深度小于一英寸,8毫米直径符合常见的面板切口尺寸。
    - 锁止功能:显示电路状态,提供听觉和触觉反馈,确保平滑且灵敏的操作。
    - 双滑动接触:自我清洁动作保证接触稳定性和可靠性,增加操作寿命。
    - 焊盘终端:间距为0.100英寸(2.54毫米)可选择安装方式。
    - 长常闭终端:方便布线和焊接。
    - 注塑成型终端:防止助焊剂、灰尘和其他污染物。

    应用案例和使用建议


    - 仪器仪表:由于其高可靠性,适用于测量设备中控制信号切换。
    - 机械设备:用于工业设备中的启动、停止或模式转换。
    - 工业自动化:可以用于工厂自动化系统中的控制按钮。
    使用建议
    - 选择正确的型号:根据需要选择不同颜色和亮度的LED。
    - 注意安装方向:根据LED类型正确插入以确保正负极正确连接。
    - 避免过度拧紧:过度拧紧可能导致外壳损坏。

    兼容性和支持


    - 兼容性:该产品适用于大多数工业自动化系统和仪器仪表设备,可与其他标准元器件无缝集成。
    - 厂商支持:厂商提供详细的安装指南和技术支持服务,以确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:如何更换LED?
    - 解决方法:使用AT111灯具工具将LED从插座中取出并替换。

    - 问题2:如何正确安装开关?
    - 解决方法:按照安装说明进行操作,避免过度拧紧安装螺母。

    总结和推荐


    综上所述,系列HB小型按钮开关具备多项优点,如高可靠性、多样化LED选择和紧凑设计等。特别适合于需要高稳定性和多功能性的应用场合。如果您正在寻找一个能在各种环境下稳定工作的按钮开关,这款产品无疑是一个很好的选择。强烈推荐使用。

HB15CKW01-5C-CB参数

参数
最大直流触点电压 30V
执行器类型 圆形,按钮
最大交流触点电压 30V
开关功能 On-Mom
开关配置 SPDT
电流额定值 100mA(AC/DC)
电气寿命 50000Cycles
指示颜色 红色
面板开孔尺寸 圆形-8.00(Dia)
机械寿命 100000Cycles
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

HB15CKW01-5C-CB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

HB15CKW01-5C-CB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES HB15CKW01-5C-CB HB15CKW01-5C-CB数据手册

HB15CKW01-5C-CB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 106.7327
5+ ¥ 102.4634
10+ ¥ 95.6325
20+ ¥ 93.9248
50+ ¥ 93.9248
库存: 224
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 106.73
直接购买
加入购物车
