G3B15AB-S

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,柱塞 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 贴片安装 11mm(长度)*7.6mm(高度)
供应商型号: 360-3428-ND
供应商: Digi-Key
标准整包数: 1

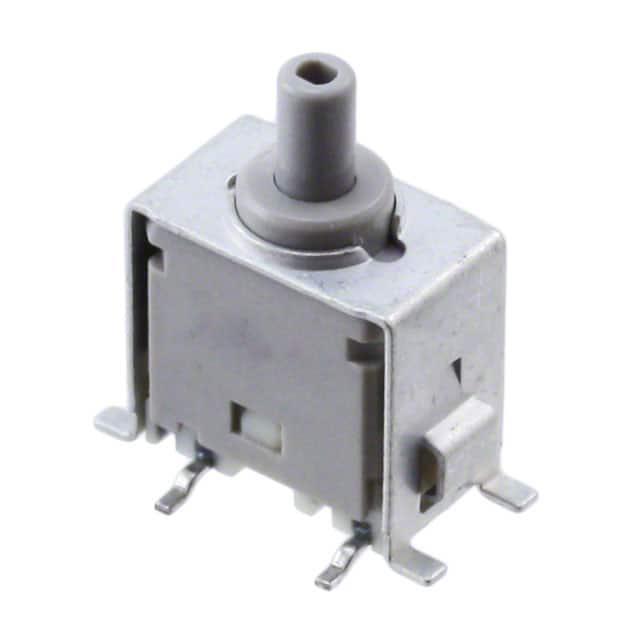

NKK SWITCHES 按钮开关 G3B15AB-S

G3B15AB-S概述


    产品简介


    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons
    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons是专为手持设备设计的超小型密封表面贴装按钮开关。该系列包含单极双掷(SPDT)和双极双掷(DPDT)两种型号,适用于多种逻辑级电路应用。它们具备高密度安装能力、轻便性和出色的环境适应性,广泛应用于消费电子产品、医疗设备和工业自动化等领域。

    技术参数


    - 电气能力:最大逻辑电平负载为0.4VA @ 28V AC/DC,电流范围为0.1mA至0.1A,电压范围为20mV至28V。
    - 接触电阻:最大接触电阻为80毫欧姆。
    - 绝缘电阻:最小绝缘电阻为500兆欧姆 @ 500V DC。
    - 介电强度:最小500V AC耐压一分钟。
    - 机械寿命:至少50,000次操作。
    - 电气寿命:至少50,000次操作。
    - 标称操作力:2.0牛顿。
    - 行程:预行程0.6mm,过行程0.5mm,总行程1.1mm。

    产品特点和优势


    1. 超小型设计:体积小巧,便于高密度安装。
    2. 轻便性:仅重0.6克,适合手持设备。
    3. 热稳定性:采用耐高温树脂材料,适应回流焊和红外焊接。
    4. 密封设计:提供全面密封,支持自动清洗过程。
    5. 卓越的接触机制:获奖的STC接触机制,确保平滑的开关动作和高可靠性。

    应用案例和使用建议


    应用案例:
    - 在智能手机和平板电脑中的按键控制。
    - 医疗设备如输液泵和心率监测器上的控制按钮。
    - 工业自动化系统中的状态指示按钮。
    使用建议:
    - 在高温和高湿度环境下使用时,注意检查接触可靠性。
    - 避免在振动频繁的环境中过度使用,以免影响使用寿命。

    兼容性和支持


    - 该产品支持与各种逻辑级电路的兼容。
    - 厂商提供详细的安装指南和技术支持,帮助用户顺利实现集成和调试。

    常见问题与解决方案


    - 问题:开关接触不良。
    - 解决方案:检查焊接质量,确保连接稳固。

    - 问题:操作力过大。
    - 解决方案:重新调整终端压力,以符合标准要求。

    总结和推荐


    总结:
    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons是一款高性能的小型按钮开关,具有紧凑的设计、高可靠性和广泛的适用性。其卓越的接触机制和密封设计使其在恶劣环境中表现出色。
    推荐:
    鉴于其独特的技术和性能优势,我们强烈推荐该产品用于需要高密度安装和环境适应性的应用场合。

G3B15AB-S参数

参数
最大直流触点电压 28V
开关配置 SPDT
开关功能 On-Mom
电流额定值 -
电气寿命 50000Cycles
执行器类型 圆形,柱塞
面板开孔尺寸 -
指示颜色 -
机械寿命 50000Cycles
最大交流触点电压 28V
长*宽*高 11mm(长度)*7.6mm(高度)
通用封装 SPDT
安装方式 贴片安装
零件状态 在售
包装方式 管装

G3B15AB-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3B15AB-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES G3B15AB-S G3B15AB-S数据手册

G3B15AB-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.7244 ¥ 90.6212
10+ $ 8.9107 ¥ 74.5716
25+ $ 8.4028 ¥ 70.3208
50+ $ 8.0367 ¥ 67.2572
100+ $ 7.6862 ¥ 64.3241
250+ $ 7.2454 ¥ 60.6349
500+ $ 6.9281 ¥ 57.9794
1000+ $ 6.6241 ¥ 55.4355
库存: 62
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.62
