首页  >  产品百科  >  UB26KKW015D-DD

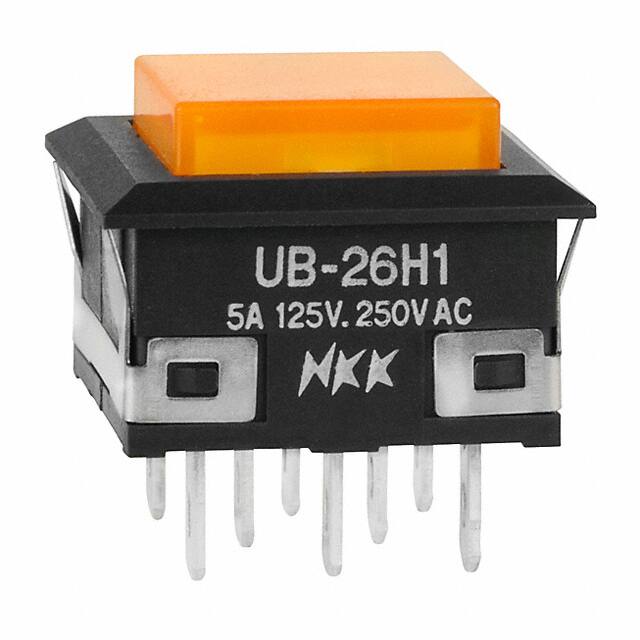

UB26KKW015D-DD

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-On DPDT 方形-16.20x16.20 1000000Cycles 30V 125V 琥珀色 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: 633-UB26KKW015D-DD
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 UB26KKW015D-DD

UB26KKW015D-DD概述


    产品简介


    Series UB低轮廓按钮开关是一款设计紧凑、功能强大的电子元器件,适用于多种应用领域。这类开关主要用于需要可靠且高效操作的场合,如工业控制面板、医疗设备和通信设备等。该系列按钮开关不仅提供标准型号,还有可定制的版本,以满足不同客户的需求。

    技术参数


    Series UB低轮廓按钮开关的主要技术规格如下:
    - 电气能力:对于银触点,额定功率为5A @ 125/250V交流或5A @ 30V直流;逻辑电平(金触点)为0.4VA最大 @ 28V交流/直流。
    - 其他指标:接触电阻为50毫欧姆最大(银触点),100毫欧姆最大(金触点);绝缘电阻为200兆欧最小 @ 500V直流。
    - 寿命:机械寿命至少为1,000,000次操作(瞬时动作);电气寿命至少为10,000次操作(银触点)。
    - 安装力:最大向下安装力为7.55N(1.70磅)。
    - 温度范围:工作温度范围为-25°C至+50°C(-13°F至+122°F)(照明);-20°C至+70°C(-4°F至+158°F)(非照明)。
    - 湿度:湿度范围为90%至95%,持续96小时,环境温度为40°C(104°F)。
    - 振动和冲击:10Hz至55Hz振动频率,峰值振幅为1.5mm,持续1分钟;冲击加速度为50G(490m/s²),持续方向为6个直角方向,每个方向5次冲击。

    产品特点和优势


    1. 多功能性:支持单极和双极电路,适合各种不同的电气需求。
    2. 紧凑设计:提供小尺寸的面板安装选项,适用于空间受限的应用场合。
    3. 灵敏度和可靠性:采用快开快闭机制,提高了使用寿命并减少了火花。
    4. 指示和反馈:提供明显的视觉和触觉反馈,便于操作确认。
    5. 易于安装:自带密封端子,无需额外防护措施。

    应用案例和使用建议


    Series UB低轮廓按钮开关广泛应用于工业控制、医疗设备、通信系统等领域。例如,在工业自动化设备中,这些开关可以用于紧急停止按钮,确保在突发情况下能够快速响应。在医疗设备中,它们可用于各种模式的选择或状态指示。为了获得最佳效果,建议用户根据具体应用选择合适的触点材料和电路类型。

    兼容性和支持


    Series UB低轮廓按钮开关设计上具备广泛的兼容性,可以与标准电路板和其他电子设备无缝集成。制造商提供了详尽的技术支持文档和售后保障,用户可以通过官方网站获取相关资料和帮助。

    常见问题与解决方案


    1. 问题:如何确保开关不会因过高的电压导致损坏?
    解决方案:如果电源电压超过额定电压,应添加适当的球节电阻进行限流,电阻值可以通过手册中的公式计算得出。
    2. 问题:如何正确安装开关?
    解决方案:请严格按照手册中的指示进行安装,确保所有部件正确对齐,避免过度用力造成损坏。

    总结和推荐


    Series UB低轮廓按钮开关以其高可靠性、紧凑的设计和广泛的应用范围,在同类产品中脱颖而出。无论是在工业自动化还是医疗设备中,这些开关都能提供卓越的性能和耐用性。强烈推荐给那些需要高性能按钮开关的应用场合。

UB26KKW015D-DD参数

参数
面板开孔尺寸 方形-16.20x16.20
执行器类型 Square Button
开关配置 DPDT
电气寿命 10000Cycles
机械寿命 1000000Cycles
最大直流触点电压 30V
最大交流触点电压 125V
电流额定值 5A
开关功能 On-On
指示颜色 琥珀色
长*宽*高 17.8mm(长度)*17.8mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB26KKW015D-DD厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB26KKW015D-DD数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB26KKW015D-DD UB26KKW015D-DD数据手册

UB26KKW015D-DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.917 ¥ 151.3987
10+ $ 15.5844 ¥ 131.6882
25+ $ 15.282 ¥ 129.1329
50+ $ 14.3424 ¥ 121.1933
100+ $ 13.167 ¥ 111.2612
250+ $ 12.411 ¥ 104.873
500+ $ 11.865 ¥ 100.2593
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 151.39
直接购买
加入购物车
