首页  >  产品百科  >  UB25KKW016B

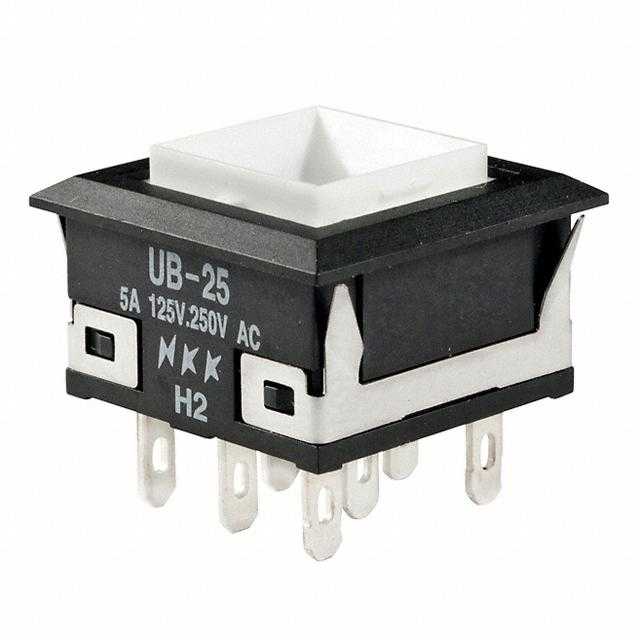

UB25KKW016B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 白色按钮开关, 印刷电路板安装, 瞬时操作, 带指示灯, 双刀双掷
供应商型号: 1960293
供应商: 海外现货
标准整包数: 1

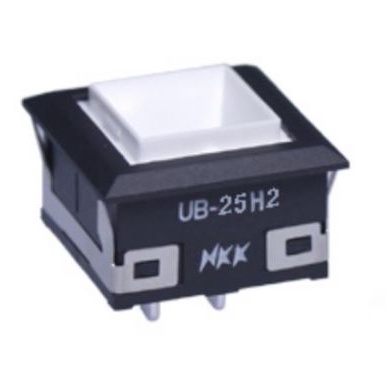

NKK SWITCHES 按钮开关 UB25KKW016B

UB25KKW016B概述


    产品简介


    Series UB低轮廓按钮是一款由NKK开关公司设计制造的高品质电子元器件,主要用于需要紧凑安装的应用场合。产品包括多种类型,如指示灯、附件、电位器、推按钮等。Series UB低轮廓按钮以其高效能、多功能性和广泛的适用范围受到用户的青睐。

    技术参数


    - 电气能力(电阻负载):银触点的最大功率为5A@125/250V AC或5A@30V DC;逻辑等级金触点的最大功率为0.4VA@28V AC/DC(适用范围为0.1mA~0.1A@20mV~28V)。
    - 其他规格:
    - 触点电阻:银触点最大为50毫欧,金触点最大为100毫欧。
    - 绝缘电阻:最小200兆欧@500V DC。
    - 耐压强度:接触点之间最低1000V AC,持续时间至少1分钟;接触点与外壳之间最低1500V AC,持续时间至少1分钟。
    - 机械寿命:瞬时动作至少100万次操作;替换动作至少20万次操作。
    - 电气寿命:银触点至少1万次操作;带3A@125V AC电阻负载的银触点至少10万次操作;金触点至少20万次操作。
    - 额定操作力:单极:方形和矩形均为1.9N;双极:方形2.55N,矩形3.1N。
    - 行程:预行程0.067英寸(1.7mm);过行程0.024英寸(0.6mm);总行程0.091英寸(2.3mm)。

    产品特点和优势


    - 发光二极管(LED):提供明亮或超亮LED选项,颜色包括红、琥珀、绿、蓝和白,可用于全表面或点光源照明。
    - 结构紧凑:提供PCB可安装性和短小的主体设计,适用于紧凑型应用。
    - 接触机制:快速通断特性减少电弧,延长电气寿命。
    - 锁定机制:独立于切换机制的锁定机制,提供电路状态的视觉和触觉反馈。
    - 终端密封:环氧树脂密封终端,防止污染物侵入。

    应用案例和使用建议


    Series UB低轮廓按钮广泛应用于各种设备和系统中,包括但不限于工业自动化、医疗设备、智能家居系统等。对于工业自动化应用,其紧凑的设计使得安装更为方便,适合在空间有限的地方使用。此外,在医疗设备上,这种按钮可以提供可靠的视觉和触觉反馈,确保操作的安全性和可靠性。

    兼容性和支持


    产品支持与其他电子元器件或设备的兼容性,并且制造商提供了详细的安装指南和技术支持,以帮助用户进行安装和维护。

    常见问题与解决方案


    1. 问:如何确定正确的型号?
    - 答:参考产品目录或联系销售代表获取最新的订购指南。
    2. 问:如何处理安装过程中遇到的阻力?
    - 答:确保按照制造商提供的安装指南进行操作,必要时请寻求专业帮助。
    3. 问:如何清洁产品?
    - 答:建议使用酒精基溶液手部清洁局部区域。

    总结和推荐


    Series UB低轮廓按钮凭借其出色的性能和广泛应用领域,在市场上具有很高的竞争力。其紧凑的设计、高效的电气特性和可靠的操作机制使其成为众多应用的理想选择。综上所述,我们强烈推荐使用此产品。

UB25KKW016B参数

参数
执行器类型 Without Cap
开关配置 双刀双掷
指示颜色 白色
最大直流触点电压 30V
最大交流触点电压 125V,250V
开关功能 ON - (ON)
面板开孔尺寸 -
机械寿命 10000Cycles
电气寿命 10000Cycles
电流额定值 5A
安装方式 焊接安装,面板安装

UB25KKW016B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25KKW016B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25KKW016B UB25KKW016B数据手册

UB25KKW016B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 194.0599
5+ ¥ 174.6528
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
