UB15SKG035C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 1000000Cycles 28V 28V 红色 200000Cycles SPDT 通孔安装
供应商型号: UB15SKG035C-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15SKG035C

UB15SKG035C概述

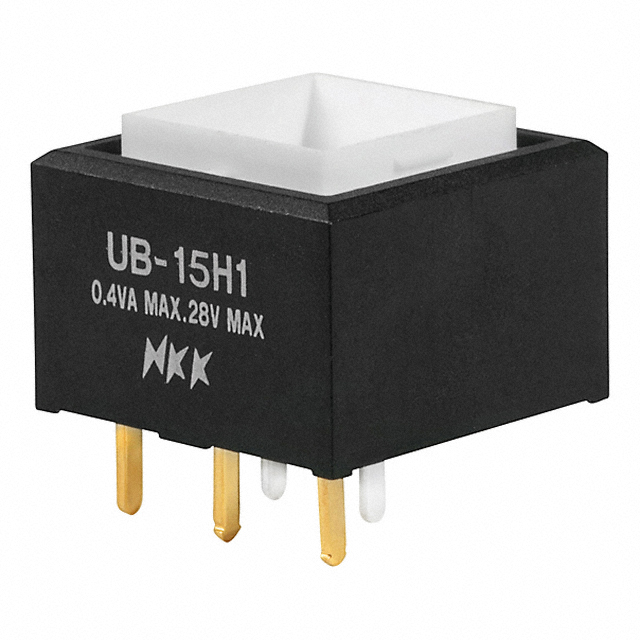

    Series UB Low Profile Pushbuttons

    产品简介


    Series UB低轮廓按钮是一种广泛应用于各种工业和消费电子设备中的关键部件。这些按钮以其小巧的尺寸、高可靠性以及出色的耐用性而著称。Series UB按钮提供多种操作方式,包括瞬时操作和交替动作,可选带有LED灯或非照明版本。它们适用于需要直观控制和高可见性的场合,例如汽车仪表板、医疗设备和家用电器。

    技术参数


    - 电气能力(电阻负载):银触点:5A @ 125/250V AC 或 5A @ 30V DC;逻辑电平(金触点):0.4VA最大值 @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 触点电阻:银触点:最大50毫欧姆;金触点:最大100毫欧姆
    - 绝缘电阻:最小200兆欧姆 @ 500V DC
    - 介电强度:接触点之间最小1,000V AC持续1分钟;接触点与外壳之间最小1,500V AC持续1分钟
    - 机械寿命:瞬时操作至少1,000,000次;交替操作至少200,000次
    - 电气寿命:银触点:至少10,000次;银触点带3A @ 125V AC电阻负载:至少200,000次;金触点:至少200,000次
    - 标称操作力:单极:方形1.9N,矩形1.9N;双极:方形2.55N,矩形3.1N
    - 触点时间:断开后接通
    - 行程:预旅行0.067英寸(1.7mm);过旅行0.024英寸(0.6mm);总行程0.091英寸(2.3mm)

    产品特点和优势


    - 红/绿和琥珀/蓝双色LED:提供交替的标准或自定义图例,具有超级明亮的LED,提供均匀明亮的照明。
    - 组合功能:集成PCB安装和短身设计,适用于紧凑型应用;后面板小尺寸,便于嵌入狭窄空间。
    - 快动接触机制:提供敏感的触发反馈,快速开闭特性减少电弧并延长电气寿命。
    - 卡位机制:独立于开关机制,提供电路状态的可见和触觉指示。
    - 端子环氧密封:防止助焊剂、溶剂和其他污染物的侵入。

    应用案例和使用建议


    - 应用案例:这些按钮广泛用于汽车仪表盘、家用电器和医疗设备等。例如,在汽车仪表盘上,按钮被用于启动和停止功能,确保操作的可靠性和可见性。
    - 使用建议:为了保证长期稳定的性能,建议定期清洁设备,避免灰尘和污垢积累。此外,对于需要频繁操作的应用,考虑使用双极版本以提高可靠性。

    兼容性和支持


    - 兼容性:该产品与标准的PCB板兼容,并且具有多种安装选项,包括PCB安装、方形和矩形安装。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括补充部分中提供的补焊曲线和清洁指南。如需进一步的支持,可以直接联系制造商的技术支持团队。

    常见问题与解决方案


    - 问题1:为什么按钮的触点会磨损?
    - 解决办法:可能是因为操作次数过多或触点受到污染。建议定期清洁按钮,并检查触点是否有过度磨损。
    - 问题2:按钮的LED灯不亮怎么办?
    - 解决办法:检查LED灯的电路连接是否正确,确认电源电压是否符合要求。如果仍无法解决,建议联系技术支持。

    总结和推荐


    Series UB低轮廓按钮以其卓越的耐用性、高效的操作机制和多功能的设计在同类产品中脱颖而出。无论是瞬时操作还是交替操作,这些按钮都能提供可靠的性能。推荐在需要可靠控制和高可见性的场合使用此产品。无论是在工业环境中还是家庭应用中,Series UB低轮廓按钮都是一个值得信赖的选择。

UB15SKG035C参数

参数
面板开孔尺寸 -
最大直流触点电压 28V
电气寿命 200000Cycles
开关功能 On-Mom
电流额定值 -
执行器类型 帽盖
开关配置 SPDT
机械寿命 1000000Cycles
指示颜色 红色
最大交流触点电压 28V
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

UB15SKG035C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKG035C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKG035C UB15SKG035C数据手册

UB15SKG035C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.6984 ¥ 106.2697
10+ $ 10.9606 ¥ 91.7262
25+ $ 10.3347 ¥ 86.4884
50+ $ 9.8844 ¥ 82.7198
100+ $ 9.453 ¥ 79.1096
250+ $ 8.9104 ¥ 74.5688
500+ $ 8.5199 ¥ 71.301
1000+ $ 8.1458 ¥ 68.1698
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.26
