NP0115HG03NN

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 方形,按钮(未包括) 关-瞬时 SPST-NO 500000Cycles 28V 500000Cycles 通孔安装
供应商型号: NP0115HG03NN
供应商: 国内现货
标准整包数: 1

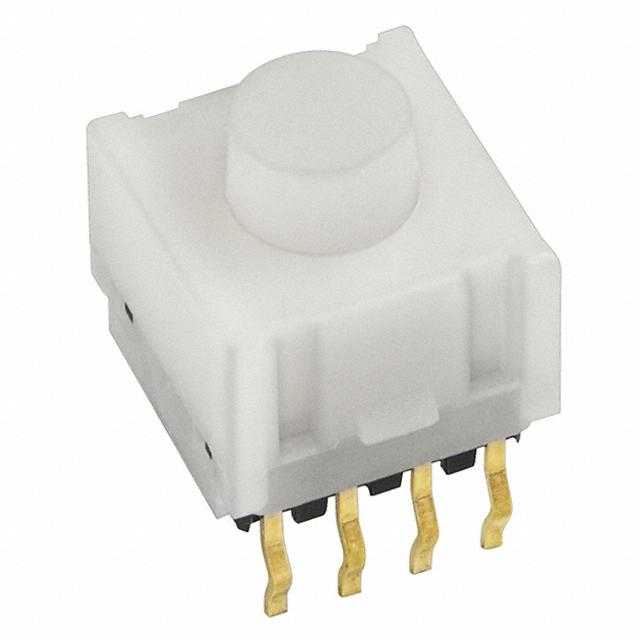

NKK SWITCHES 按钮开关 NP0115HG03NN

NP0115HG03NN概述

    系列NP01微型平滑操作按钮

    产品简介


    系列NP01是一种微型平滑操作按钮,专为低电压、低电流逻辑电平电路设计。它们在逻辑电平电路中使用时不会产生危险能量,适用于多种需要高可靠性的工业和消费电子应用。此款按钮提供标准(1.5N)和高(2.5N)两种操作力选项,确保在各种环境下都能保持稳定的性能。

    技术参数


    - 电气容量(电阻负载):逻辑电平:0.4VA最大值 @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值
    - 接触电阻:50毫欧姆最大值
    - 绝缘电阻:500兆欧姆最小值 @ 250V DC
    - 工频耐压强度:250V AC最小值,持续1分钟
    - 机械寿命:至少500,000次操作
    - 电气寿命:至少500,000次操作
    - 操作力:标准1.5N ± 0.5牛顿,高2.5N ± 0.8牛顿
    - 行程:1.5mm (.059")
    - 材料和表面处理
    - 操作头:硅橡胶
    - 壳体:聚碳酸酯树脂
    - 底座:玻璃纤维增强尼龙树脂
    - 移动接触点:银镍镀金
    - 固定接触点:黄铜镀金
    - 开关引脚:黄铜镀金
    - 环境数据
    - 工作温度范围:-25°C 至 +50°C(-13°F 至 +122°F),用于带灯型号;-25°C 至 +70°C(-13°F 至 +158°F),用于非带灯型号
    - 湿度:90% 至 95%,湿度持续96小时 @ 40°C(104°F)
    - 振动:10Hz 至 55Hz,峰值振动幅度1.5mm,频率范围内返回,每个方向振动2小时
    - 冲击:50G(490m/s²),在6个不同方向上冲击,每个方向5次
    - 安装
    - 轴向安装力:操作头上的最大向下力为5.0N
    - 焊接
    - 波峰焊接:最大温度270°C,时间不超过6秒
    - 手工焊接:最大温度390°C,时间不超过4秒
    - 清洁:这些装置未经过加工密封。请用酒精基溶液进行局部手工清洁
    - 标准和认证
    - 系列NP01按钮尚未通过UL认证或CSA认证

    产品特点和优势


    - 软触感操作:通过机械硅橡胶结构实现的舒适触感。
    - 明显的长行程:1.5mm (.059")。
    - 完全照亮的帽盖:单色或双色LED。
    - 紧凑设计:从印刷电路板到帽盖顶部的高度仅为12.5mm (.492")。
    - 双色LED备选标识:可选择红绿双色或蓝橙双色。
    - 高可靠性:镀金触点提供高可靠性。
    - 安全可靠的焊点:压接端子确保安全的印刷电路板安装,防止焊接过程中松动。
    - 防污性能:内置端子防止焊剂、溶剂和其他污染物进入。

    应用案例和使用建议


    - 工业控制面板:可用于自动化设备和机器人的按钮开关。
    - 消费电子产品:适合于智能家居和娱乐设备中的按钮。
    - 医疗设备:由于其高可靠性,可用于医疗设备中的紧急停止开关。
    - 交通运输:可用于交通工具内部的各种控制面板。

    兼容性和支持


    - 兼容性:本产品设计用于与大多数低电压、低电流逻辑电平电路兼容。
    - 支持:制造商提供标准的技术支持和维护服务,包括焊接和清洁指南。

    常见问题与解决方案


    - 问题:静电敏感。
    - 解决方案:在运输和安装过程中,需使用适当的静电防护措施。
    - 问题:一旦安装帽盖后无法拆卸。
    - 解决方案:确保正确对齐操作头上的凸起部分和帽盖内侧的槽。
    - 问题:标签可能打印不清晰。
    - 解决方案:使用推荐的环氧基墨水进行激光蚀刻、丝网印刷或垫印刷。

    总结和推荐


    系列NP01微型平滑操作按钮在工业和消费电子领域提供了出色的性能和可靠性。其独特的特点使其在市场上具有显著的竞争优势。我们强烈推荐这种按钮用于需要高稳定性和耐用性的应用场合。

NP0115HG03NN参数

参数
面板开孔尺寸 -
最大直流触点电压 -
电气寿命 500000Cycles
开关配置 SPST-NO
最大交流触点电压 28V
指示颜色 -
机械寿命 500000Cycles
执行器类型 方形,按钮(未包括)
开关功能 关-瞬时
电流额定值 -
安装方式 通孔安装
零件状态 在售

NP0115HG03NN厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NP0115HG03NN数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES NP0115HG03NN NP0115HG03NN数据手册

NP0115HG03NN封装设计

查看详情并下载
Symbol
Footprint
3D Model
