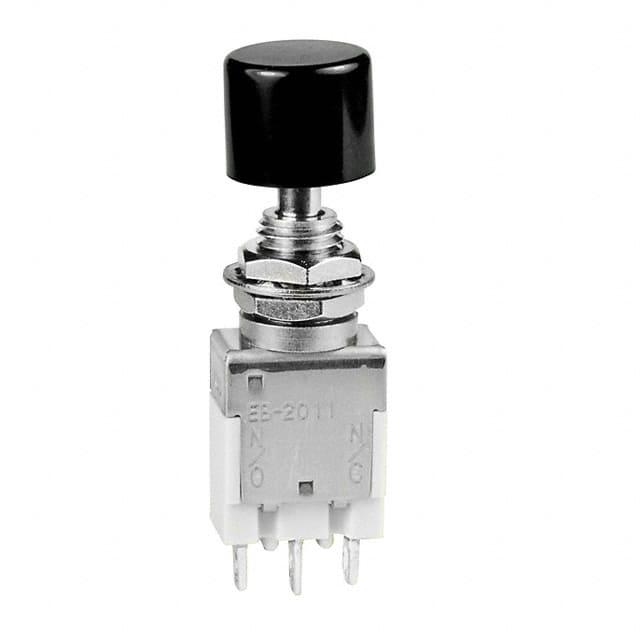

EB2011-CA

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Plunger On-Mom SPDT 圆形-6.35(Dia) 100000Cycles 125V 25000Cycles 3A SPDT 焊接安装,面板安装 11mm(长度)*35.3mm(高度)
供应商型号: 633-EB2011CA
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 EB2011-CA

EB2011-CA概述

    EB Light Touch Miniature Pushbuttons

    产品简介


    EB Light Touch Miniature Pushbuttons是来自NK开关公司的一款高可靠性微型轻触式按钮开关。这款产品广泛应用于各种电子设备中,包括家用电器、工业控制面板、通信设备等。该系列提供了多种配置选项,如单极和双极开关、不同的颜色和安装方式,满足不同应用的需求。

    技术参数


    以下为EB Light Touch Miniature Pushbuttons的技术规格和性能参数:
    - 电气能力:
    - 功率等级(银触点):3A @ 125V AC
    - 逻辑等级(金触点):0.4VA最大值 @ 28V AC/DC最大值
    - 适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V
    - 其他额定值:
    - 接触电阻:银触点最大10毫欧姆;金触点最大20毫欧姆
    - 绝缘电阻:500V DC下最小1,000兆欧姆
    - 介电强度:1分钟内1,000V AC最小值(触点之间);1,500V AC最小值(触点与外壳之间)
    - 机械寿命:至少100,000次操作
    - 电气寿命:银触点至少25,000次操作;金触点至少50,000次操作
    - 操作力:
    - 单极:瞬时1.75N;交替动作2.49N
    - 双极:瞬时2.30N;交替动作3.05N
    - 行程:
    - 瞬时:预行程0.047英寸(1.2mm);过行程0.016英寸(0.4mm);总行程0.063英寸(1.6mm)
    - 交替:预行程0.071英寸(1.8mm);过行程0.016英寸(0.4mm);总行程0.087英寸(2.2mm)

    产品特点和优势


    1. 双重电气能力: 提供功率等级和逻辑等级两种电气能力,适用于不同应用场景。
    2. 多样化安装方式: 包括套管安装和卡扣安装,卡扣安装提供多种样式和颜色选择,增强前方面板外观。
    3. 轻触操作: 高扭矩套管防止旋转和分离,确保稳定安装。
    4. 抗腐蚀: 不锈钢框架提高耐腐蚀性能。
    5. 阻燃材料: 外壳采用符合UL 94V-0阻燃标准的树脂材料。

    应用案例和使用建议


    1. 家用电器: 可用于冰箱、洗衣机等设备的控制面板。
    2. 工业控制面板: 在自动化生产线上的紧急停止按钮等场景中应用。
    3. 通信设备: 用于各类电信设备的按键操作。
    使用建议:
    - 确保正确安装,特别是套管和锁紧螺母的位置,以保证最佳性能。
    - 考虑到电气负载,选用合适的接触材料和终端。

    兼容性和支持


    - EB Light Touch Miniature Pushbuttons可与其他电子元器件无缝配合,广泛应用于多种设备。
    - NK开关公司提供详细的技术支持和维护服务,确保用户获得最佳体验。

    常见问题与解决方案


    1. 问题:开关无法正常工作
    - 解决方案: 检查连接线路是否有松动,重新焊接。
    2. 问题:接触不良
    - 解决方案: 清洁接触面,确保无污垢或杂质。
    3. 问题:无法达到预期的电气寿命
    - 解决方案: 确认操作力在推荐范围内,并检查是否超负荷使用。

    总结和推荐


    EB Light Touch Miniature Pushbuttons凭借其多功能性、耐用性和可靠性,在众多应用中表现出色。其多样化的安装方式和优异的电气性能使其成为许多关键应用的理想选择。因此,强烈推荐使用此产品。
    通过以上介绍,相信您已经对EB Light Touch Miniature Pushbuttons有了全面的了解。无论是对于新手还是资深工程师,这款产品都值得推荐。

EB2011-CA参数

参数
电流额定值 3A
电气寿命 25000Cycles
开关功能 On-Mom
开关配置 SPDT
最大交流触点电压 125V
最大直流触点电压 -
机械寿命 100000Cycles
执行器类型 Round Plunger
指示颜色 -
面板开孔尺寸 圆形-6.35(Dia)
长*宽*高 11mm(长度)*35.3mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

EB2011-CA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

EB2011-CA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES EB2011-CA EB2011-CA数据手册

EB2011-CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
