WT22L

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) ON - ON 15000Cycles 10A 17.5mm 导线安装,面板安装 30.2mm(长度)*59.2mm(高度)
供应商型号: TS-WT22L
供应商: 海外现货
标准整包数: 1

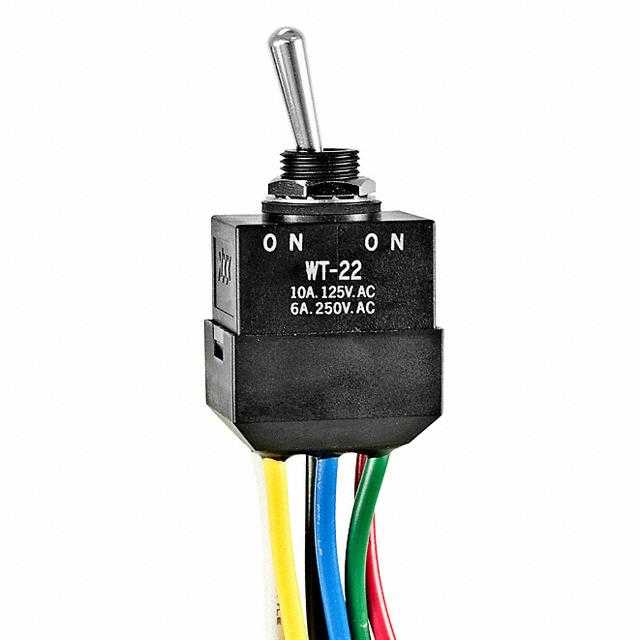

NKK SWITCHES 拨动开关 WT22L

WT22L概述

    环境密封翘板开关——系列WT
    系列WT环境密封翘板开关是专为高要求环境而设计的。本文将全面介绍该产品的基本参数、独特功能、实际应用场景及维护支持等关键信息,帮助您更好地了解并使用这一优质的产品。

    产品简介


    类型与功能
    系列WT环境密封翘板开关是一种环境密封型产品,广泛应用于各类工业、汽车、家电等领域。它能够承受极端温度变化和高湿度,确保在恶劣环境下的可靠运行。
    应用领域
    该产品适用于各种严苛环境下的控制装置,如医疗设备、工业控制面板、家庭电器等。

    技术参数


    - 电气容量:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC(电阻负载)
    - 接触电阻:焊接端子和螺丝端子模型最大值为10毫欧姆;线缆引线端子模型最大值为30毫欧姆
    - 绝缘电阻:500V DC下最小值为200兆欧姆
    - 介电强度:至少1500V AC,持续时间1分钟
    - 机械寿命:最低50,000次操作(ON-NONE-OFF, ON-NONE-ON, ON-OFF-ON型号);其他型号最低30,000次操作
    - 电气寿命:最低15,000次操作
    - 操作角度:24°
    - 环境数据:工作温度范围-30°C至+70°C;90~95%相对湿度,40°C环境下持续96小时;振动测试频率10~55Hz,峰值位移1.5mm,持续2小时,6个方向;冲击测试加速度50G,每个方向5次

    产品特点和优势


    - 环境密封:所有线缆引线型号满足IP67标准,前后面板均达到该标准;焊接端子或螺丝端子型号前面板达到IP67,后面板达到IP60
    - 构造特点:单体结构使防护更加严密,环氧密封底座加上外壳保护免受尘土和水汽侵入
    - 独特的接触机制:设计用于断开轻触焊点,确保电路11、12、21和22的工作稳定性
    - 可靠的切换机制:互锁式活动触点机制减少了中心触点的弹跳现象

    应用案例和使用建议


    应用场景
    系列WT环境密封翘板开关特别适合用于需要高度防水防尘性能的应用场景,如户外设备控制、高湿环境下的工业控制系统等。
    使用建议
    在安装时,需遵循制造商提供的安装扭矩建议,以确保良好的连接性。在选择开关类型时,根据具体的应用需求选择适当的极数和电路配置,确保满足功能要求。

    兼容性和支持


    兼容性
    该产品支持多种终端选项,包括焊接端子、螺丝端子和线缆引线。此外,可选配各种配件以增强其功能和耐用性。
    支持和服务
    供应商提供了详尽的技术文档和安装指南,便于用户进行快速准确的安装。同时,还提供一系列客户服务和技术支持,帮助解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 开关在潮湿环境中使用时是否会失效?
    - A: 系列WT开关通过严格的环境密封测试,能够在高达95%的相对湿度条件下正常工作,长时间浸没于水中亦无妨。

    - Q: 开关在受到强烈振动时会怎样?
    - A: 开关经过振动测试,在10~55Hz频率范围内具有良好的抗振动性能,确保了稳定可靠的运行。

    总结和推荐


    综合评估
    系列WT环境密封翘板开关凭借其卓越的环境适应能力、可靠的操作性能和丰富的兼容性选项,成为各行业控制系统的理想选择。无论是在极端气候条件下还是在工业环境中,它都能展现出色的表现。
    推荐意见
    鉴于上述优点,我们强烈推荐系列WT环境密封翘板开关给需要在恶劣环境下工作的客户。无论是新建项目还是对现有系统进行升级,这款产品都是一个值得信赖的选择。

WT22L参数

参数
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 ON - ON
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 10A
电压额定值 30V(DC)
长*宽*高 30.2mm(长度)*59.2mm(高度)
安装方式 导线安装,面板安装

WT22L厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT22L数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT22L WT22L数据手册

WT22L封装设计

查看详情并下载
Symbol
Footprint
3D Model
