UB26SKW03N-C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-On DPDT 200000Cycles 30V 125V 10000Cycles 5A 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: TS-UB26SKW03N-C
供应商: 海外现货
标准整包数: 1

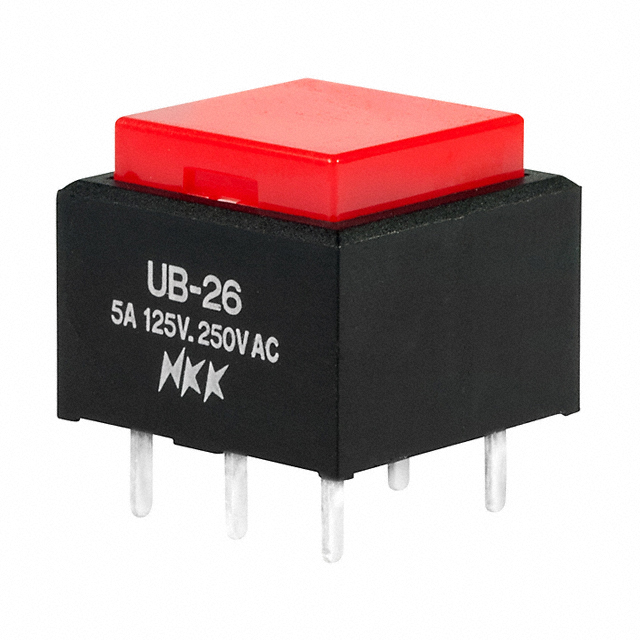

NKK SWITCHES 按钮开关 UB26SKW03N-C

UB26SKW03N-C概述


    产品简介


    Series UB Low Profile Pushbuttons
    Series UB低轮廓按钮开关(Low Profile Pushbuttons)是NKK开关公司开发的一种紧凑型、高性能的按钮开关,广泛应用于各种工业自动化设备、医疗设备、家用电器及消费电子产品中。此系列产品具有多种操作模式和不同的触点配置,可以根据具体的应用需求进行选择。

    技术参数


    | 类别 | 参数 |

    | 电气容量 | 银触点:5A @ 125/250V AC 或 5A @ 30V DC
    金触点:0.4VA最大值 @ 28V AC/DC最大 |
    | 绝缘电阻 | 最小值:200兆欧姆 @ 500V DC |
    | 耐压强度 | 接触间最小:1,000V AC(1分钟)
    接触与外壳间最小:1,500V AC(1分钟) |
    | 机械寿命 | 瞬时操作:最小1,000,000次
    切换操作:最小200,000次 |
    | 电气寿命 | 银触点:最小10,000次
    金触点:最小200,000次 |
    | 接触力 | 单极:正方形和矩形均为1.9N
    双极:正方形为2.55N,矩形为3.1N |
    | 行程 | 前置行程:0.067英寸(1.7mm)
    过行程:0.024英寸(0.6mm)
    总行程:0.091英寸(2.3mm) |

    产品特点和优势


    1. 超亮LED灯:Series UB按钮开关配备高亮度LED灯,提供卓越的照明效果。
    2. 紧凑设计:紧凑的设计使产品适用于空间有限的应用场合。
    3. 敏感触发行程:采用快速触发行程机制,提供了灵敏的操作反馈和较长的电气寿命。
    4. 独立的锁定机制:除了开关机构外,还有一个独立的锁定机制,可提供视觉和触觉上的电路状态指示。
    5. 耐用材料:组件由高强度聚酰胺和不锈钢制成,确保长期使用稳定性。
    6. 多种颜色组合:提供红/绿和琥珀/蓝两种双色选项,以及不同颜色组合的LED。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 医疗设备控制面板
    - 消费电子产品
    使用建议:
    1. 在需要频繁操作且对电气稳定性要求较高的场合,建议选择银触点版本。
    2. 对于空间有限的设备内部,建议使用矩形型号以适应更小的空间。
    3. 高湿度环境下,建议定期清洁并保持良好的通风条件。

    兼容性和支持


    - 兼容性:Series UB按钮开关可以与其他电子元器件如继电器、传感器等配合使用。
    - 技术支持:制造商提供详细的技术文档和安装指南,以及全面的售后服务和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常操作 | 检查电源连接和LED灯是否正确连接 |
    | 触点寿命短 | 更换触点或选择更高电气寿命的产品 |
    | 温度范围异常 | 确保工作环境在规定的温度范围内 |
    | LED灯不亮 | 检查LED灯是否正确连接及外部电源 |

    总结和推荐


    综合评估:
    Series UB低轮廓按钮开关凭借其紧凑设计、高可靠性及丰富的功能特性,成为了众多领域的理想选择。特别适合那些需要高操作频率和长使用寿命的应用场合。
    推荐使用:
    根据上述分析,强烈推荐使用Series UB低轮廓按钮开关。其在工业控制、医疗设备和消费电子产品中的优异表现证明了其高度的可靠性和广泛的适用性。对于需要高质量开关解决方案的项目,Series UB将是最佳选择。

UB26SKW03N-C参数

参数
指示颜色 -
电气寿命 10000Cycles
最大交流触点电压 125V
电流额定值 5A
机械寿命 200000Cycles
开关功能 On-On
面板开孔尺寸 -
开关配置 DPDT
最大直流触点电压 30V
执行器类型 Square Button
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装
应用等级 工业级
包装方式 散装

UB26SKW03N-C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB26SKW03N-C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB26SKW03N-C UB26SKW03N-C数据手册

UB26SKW03N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
