WT12S

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) On-On 15000Cycles 30V 125V 10A 17.5mm SPDT 焊接安装,面板安装 28.8mm(长度)*54.2mm(高度)
供应商型号: TS-WT12S
供应商: 海外现货
标准整包数: 1

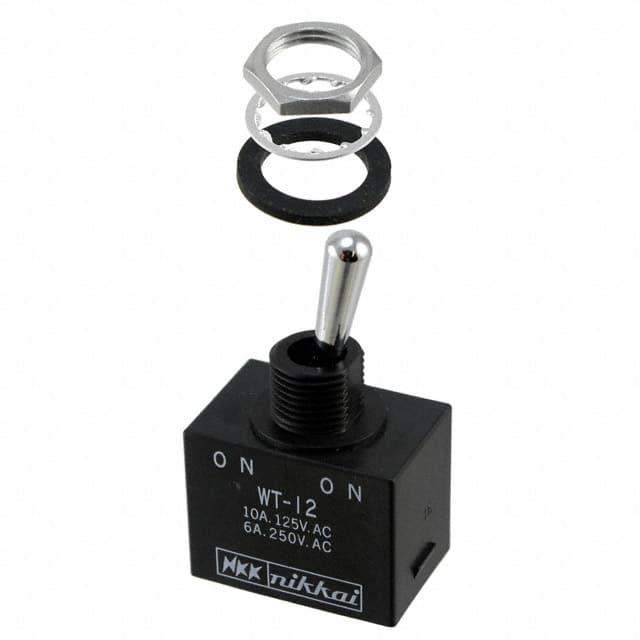

NKK SWITCHES 拨动开关 WT12S

WT12S概述


    产品简介


    环境密封型转换开关 - 系列 WT
    系列WT是南川开关公司推出的环境密封型转换开关,专为需要高度防护和可靠性的工业和商业应用设计。本系列产品提供单极双掷(SPDT)、双极双掷(DPDT)等多种电路配置选择。其主要功能是在电路中切换不同的通路,适用于需要高可靠性、耐用性和防水防尘的应用场合。

    技术参数


    | 参数名称 | 技术指标 |

    | 电气容量(电阻负载) | 10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC |
    | 接触电阻 | 焊接端子及螺丝端子型号:最大10毫欧;导线引脚端子型号:最大30毫欧 |
    | 绝缘电阻 | 最小200兆欧 @ 500V DC |
    | 介电强度 | 最小1500V AC,持续1分钟 |
    | 机械寿命 | ON-NONE-ON、ON-NONE-OFF、ON-OFF-ON型号:最小50,000次操作;其余型号:最小30,000次操作 |
    | 电气寿命 | 最小15,000次操作 |
    | 触点角度 | 24° |
    | 工作温度范围 | –30°C至+70°C (-22°F至+158°F) |
    | 振动测试 | 10 ~ 55Hz,峰值加速度1.5mm,每方向2小时 |
    | 冲击测试 | 50G(490m/s²),六个方向各承受5次冲击 |
    | 防护等级(前后面板) | 导线引脚型号:IP67 |
    焊接端子或螺丝端子型号:前面IP67,后面IP60 |

    产品特点和优势


    环境密封型转换开关 - 系列 WT 采用单体结构设计,使得外壳和套管的组合能有效抵御环境因素的影响。内部环氧树脂封装增强了防尘防水性能,确保即使在严苛环境下也能正常工作。接触机制特别设计用于断开微弱电流焊接,提高了电路的可靠性。此外,系列WT还通过了UL94V-0认证,具有卓越的抗弧光和跟踪能力,进一步增加了安全性和可靠性。

    应用案例和使用建议


    应用案例
    系列WT广泛应用于各种严苛环境,例如船舶、汽车、石油天然气等行业,其中对开关的防水防尘性能要求较高。例如,在海上平台的控制面板上安装,以确保在海洋环境中正常运行。
    使用建议
    为了获得最佳性能,建议在极端环境条件下使用系列WT时,选择导线引脚终端模型,因为其具备更高级别的防护等级(IP67)。此外,考虑到机械和电气寿命,定期检查和维护可以延长其使用寿命。

    兼容性和支持


    系列WT与其配套配件具有良好的兼容性,包括各种类型的安装硬件(如AT503M六角面螺母、内部齿锁紧垫圈等)。南川开关公司提供了详细的技术文档和支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关操作不顺畅 | 检查是否因灰尘或污垢导致阻塞;清理并润滑 |
    | 开关无法切断电源 | 确认接线是否正确,测试电气连接;更换可能损坏的内部组件 |
    | 开关接触不良 | 更换接触不良的零部件;根据需要清洁和润滑接触表面 |

    总结和推荐


    环境密封型转换开关 - 系列 WT 是一款高性能、高可靠的电子元器件,非常适合在恶劣环境下使用。其独特的环境密封设计、强大的机械和电气性能以及优良的兼容性使其在市场上具备较强的竞争优势。对于需要长期稳定运行且需防尘防水的场合,强烈推荐使用该产品。

WT12S参数

参数
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 On-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 10A
电压额定值 30V(DC)
长*宽*高 28.8mm(长度)*54.2mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

WT12S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT12S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT12S WT12S数据手册

WT12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
