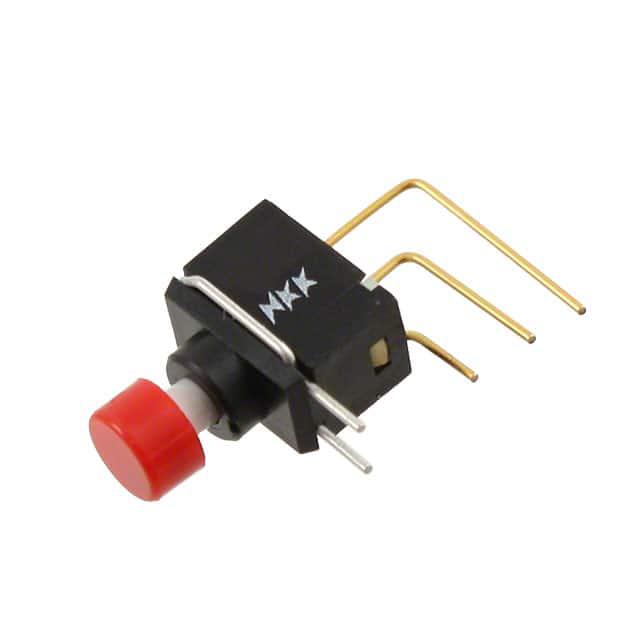

GB15AV-XC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles 垂直安装,通孔安装
供应商型号: GB15AV-XC
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 GB15AV-XC

GB15AV-XC概述


    产品简介


    系列GB密封超微型按钮开关
    系列GB密封超微型按钮开关是专为逻辑电路设计的小型化开关,适合应用于高密度安装的便携式设备中。该系列产品包括多种类型的开关,如单极双掷(SPDT)和双极双掷(DPDT)开关,以及可定制的颜色和外形选项。这些开关具备轻量、耐久和高可靠性的特点,广泛应用于手持设备、通讯设备和工业自动化设备等领域。

    技术参数


    | 参数 | 规格 |

    | 电气容量 | 逻辑电平:最大0.4VA @ 28V AC/DC (适用范围:0.1mA~0.1A @ 20mV~28V) |
    | 接触电阻 | 最大80毫欧姆 |
    | 绝缘电阻 | 最小500兆欧姆 @ 500V DC |
    | 耐压强度 | 最小500V AC 1分钟 |
    | 机械寿命 | 最少50,000次操作 |
    | 电气寿命 | 最少50,000次操作 |
    | 额定操作力 | 1.70N |
    | 行程 | 预行程:0.9mm;超行程:0.2mm;总行程:1.1mm |

    产品特点和优势


    - 超小型设计:采用超小型封装,允许高密度安装,同时重量仅0.25克,非常适合于手持设备等应用。
    - 全密封结构:防止接触污染,支持自动焊接和清洗,提高产品耐用性和维护便捷性。
    - STC接触机制:提供更平滑的操作手感和更高的可靠性,相比传统接触机制具有明显的优势。
    - 标准PCB终端:间距符合标准PC板网格,便于插件安装。

    应用案例和使用建议


    应用案例:该系列按钮开关适用于多种设备,包括手持通信设备、工业自动化控制器和各种小型电子设备。在某些医疗设备中也有广泛应用,如患者监护仪等。
    使用建议:
    - 确保在正确的逻辑电平范围内使用,避免超过电气容量。
    - 在安装时,务必注意合适的操作力和安装方向,以确保最佳性能和寿命。
    - 使用自动化的焊接和清洗设备,以保持最佳的清洁度和连接稳定性。

    兼容性和支持


    系列GB密封超微型按钮开关与其他常见的PCB和组件兼容,易于集成到现有的系统中。厂商提供了详细的安装指导和维护手册,确保用户能够顺利进行安装和后期维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常切换 | 检查电气容量是否匹配,并确保安装过程中无误。 |
    | 接触不稳定 | 清洁接触点,确保良好的接触条件。 |
    | 安装过程中损坏 | 确认正确的安装方向和操作力,避免不当安装导致损坏。 |

    总结和推荐


    总体而言,系列GB密封超微型按钮开关凭借其轻量化设计、高可靠性和优秀的接触机制,成为市场上极具竞争力的产品。特别适合应用于高密度安装的电子设备,尤其是对尺寸和重量要求较高的场合。强烈推荐该产品给需要高性能、高可靠性的电子设计工程师。
    希望这篇文章能为您提供有关系列GB密封超微型按钮开关的详细信息和有价值的参考。

GB15AV-XC参数

参数
开关配置 SPDT
最大交流触点电压 28V
开关功能 On-Mom
指示颜色 -
面板开孔尺寸 -
最大直流触点电压 28V
电气寿命 50000Cycles
电流额定值 -
执行器类型 圆形,按钮
机械寿命 50000Cycles
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

GB15AV-XC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GB15AV-XC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES GB15AV-XC GB15AV-XC数据手册

GB15AV-XC封装设计

查看详情并下载
Symbol
Footprint
3D Model
