首页  >  产品百科  >  FTAS00-12.1AN-4

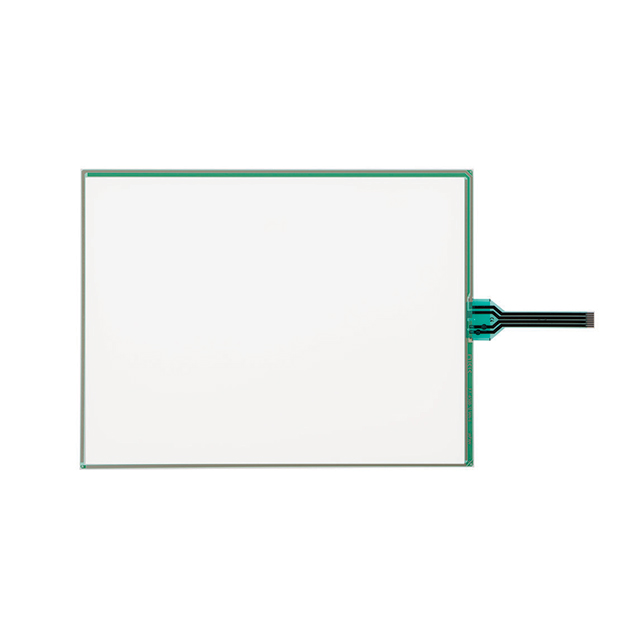

FTAS00-12.1AN-4

产品分类: LCD显示器件
厂牌: NKK SWITCHES
产品描述: 电阻式式 4Wire 12.1in 面板安装 249.6mm*2.1mm*188.1mm
供应商型号: 360-3520-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES LCD显示器件 FTAS00-12.1AN-4

FTAS00-12.1AN-4概述


    产品简介


    FT系列5线触摸屏是高性能的人机界面解决方案,适用于需要高精度触控操作的应用场合。这些触摸屏主要分为三种尺寸:10.4英寸、12.1英寸和15英寸。它们支持手指或笔输入,能够在多种工业和消费电子设备中作为输入设备。这些触摸屏具备宽温度范围的工作能力,适合各种恶劣环境下的应用。

    技术参数


    | 参数 | 描述 |

    | 输入方法 | 手指或笔输入 |
    | 触摸激活力 | 0.05 ~ 0.8牛 |
    | 电容负载 | 1mA @ 5.5V DC (电阻负载) |
    | X/Y电阻值 | 20 ~ 80欧姆 |
    | 线性度 | ±2.0%最大值 |
    | 绝缘阻抗 | 10M欧姆最小值(@25V DC) |
    | 操作寿命(书写) | 至少50,000次操作(用笔尖约30毫米移动) |
    | 操作寿命(轻敲) | 至少10,000,000次操作(按压力为4.9N) |
    | 通光率 | 80%标准(触摸屏部分) |
    | 表面硬度 | 最小2H (JIS K5600) |
    | 工作温度范围 | –20°C ~ +70°C |
    | 存储温度范围 | –40°C ~ +80°C |
    | 相对湿度 | +60°C (140°F),湿度90%,持续240小时 |

    产品特点和优势


    1. 高精度触控:采用5线触摸技术,提供更稳定的信号输出。
    2. 宽温范围:可在极端环境中保持稳定运行。
    3. 长使用寿命:书写模式下可达50,000次,轻敲模式下可达10,000,000次。
    4. 易集成:与多种控制器板和设备驱动兼容,方便集成到现有系统中。
    5. 可靠性和稳定性:通过严格的测试验证,确保长时间稳定运行。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于自动化设备的操作界面。
    - 医疗设备:提供精确的医疗设备人机交互界面。
    - 消费电子产品:用于智能手机和平板电脑等。
    使用建议
    1. 安装前检查:确认所有连接和接插件无误。
    2. 避免高温和高湿环境:尤其是在户外或恶劣环境下,需采取防潮措施。
    3. 正确校准:首次使用时应进行校准,后续如需更换连接器,重新校准以保证准确度。
    4. 软件优化:根据具体应用需求,编写相应的控制软件以优化用户体验。

    兼容性和支持


    FT系列5线触摸屏支持与多种控制器板和设备驱动兼容,包括USB和RS232C接口。NKK提供详细的技术文档和支持服务,包括软件开发工具包(SDK)和用户手册。用户可联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 触摸反应迟钝:可能是由于触点接触不良或信号干扰,检查接线和设备环境。
    2. 屏幕失灵:重新校准触摸屏,确保所有设置正确。
    3. 软件兼容问题:确认软件版本和硬件配置相匹配,必要时更新软件。

    总结和推荐


    FT系列5线触摸屏在多个方面表现出色,特别是在稳定性和长寿命方面。其宽泛的工作温度范围使其适用于多种工业环境。结合其兼容性强和易于集成的特点,推荐用于需要高精度触控输入的应用场合。如果您正在寻找一种可靠且耐用的触摸屏解决方案,FT系列是您的理想选择。

FTAS00-12.1AN-4参数

参数
显示模式 -
背光颜色 -
显示高度 -
字符宽度 -
接口方式 4Wire
显示宽度 -
显示尺寸 12.1in
显示类型 -
控制器类型 -
触碰模式 电阻式式
显示颜色 -
字符高度 -
分辨率(pixels) -
视角 -
长*宽*高 249.6mm*2.1mm*188.1mm
安装方式 面板安装
零件状态 在售
包装方式 散装

FTAS00-12.1AN-4厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FTAS00-12.1AN-4数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES LCD显示器件 NKK SWITCHES FTAS00-12.1AN-4 FTAS00-12.1AN-4数据手册
