UB25SKG035F-JB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom DPDT 1000000Cycles 28V 28V 绿色 200000Cycles 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: UB25SKG035F-JB
供应商: 国内现货
标准整包数: 1

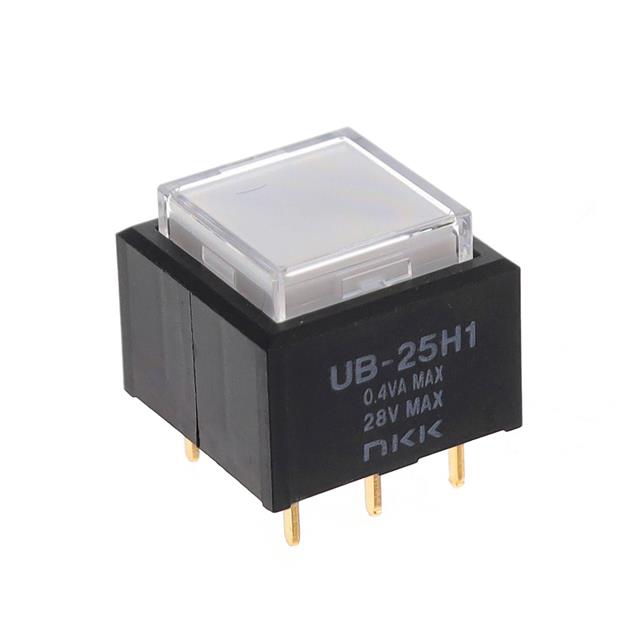

NKK SWITCHES 按钮开关 UB25SKG035F-JB

UB25SKG035F-JB概述


    产品简介


    Series UB低轮廓按钮开关是一种广泛应用于多种场合的小型电子元件,其主要功能是在需要实现电路通断时提供可靠的机械接口。这些开关以其紧凑的设计、高效的接触机制和广泛的适用温度范围而著称。它们被广泛用于工业控制、通信设备、医疗设备以及消费电子产品中。

    技术参数


    - 电气能力:5A @ 125/250V AC(银质),0.4VA最大值 @ 28V AC/DC(逻辑级金质)
    - 其他评级:
    - 接触电阻:银质最大50毫欧,金质最大100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 耐压强度:1000V AC 最小值,持续1分钟;1500V AC 最小值,持续1分钟
    - 机械寿命:瞬时操作最小100万次;替代动作最小20万次
    - 电气寿命:银质最小10000次;银质带3A @ 125V AC负载时最小200000次;金质最小200000次
    - 正常操作力:单极:方形和矩形均为1.9N;双极:方形2.55N,矩形3.1N
    - 接触定时:先断后合
    - 行程:预旅行0.067英寸(1.7毫米);过旅行0.024英寸(0.6毫米);总行程0.091英寸(2.3毫米)
    材料与封装
    - 外壳/盖子:玻璃纤维增强聚酰胺(UL94V-0)
    - 插接框:不锈钢
    - 活动接触器:磷青铜
    - 活动接触点:银合金或镀铜金
    - 固定接触点:银合金或镀铜金
    - 开关端子:磷青铜镀银或镀金
    - 灯端子:镀银黄铜
    - 基座:玻璃纤维增强液晶聚合物(UL94V-0)
    环境数据
    - 工作温度范围:发光体为-25°C至+50°C;非发光体为-20°C至+70°C
    - 湿度:在40°C(104°F)下90%~95%的相对湿度,持续96小时
    - 振动:频率范围为10~55Hz,峰值幅度为1.5mm,持续1分钟;沿三个直角方向振动2小时
    - 冲击:加速度为50G(490m/s²),在六个直角方向上各冲击5次

    产品特点和优势


    Series UB低轮廓按钮开关具有以下特点和优势:
    - 独特的颜色组合:提供红绿和琥珀蓝两种双色选项,可根据标准或定制要求选择。
    - 高亮度LED:内置的超亮LED提供均匀且明亮的照明效果。
    - 易于安装:组合式PCB和短体设计,适合紧凑的应用场景。
    - 耐用性:敏感的操作机制,提供快速响应,减少电弧,延长电气使用寿命。
    - 可见指示:独立于开关机构的锁紧机制,提供电路状态的视觉和触觉反馈。

    应用案例和使用建议


    Series UB低轮廓按钮开关在各种工业和消费产品中得到广泛应用,例如工厂自动化系统中的紧急停止按钮、医疗设备中的控制面板以及智能家居中的交互界面。对于具体应用,建议根据环境温度和湿度条件选择合适的型号,并确保正确的安装和连接方式以确保最佳性能。

    兼容性和支持


    - 兼容性:该产品可以与一系列标准PCB和安装框架兼容。
    - 支持:制造商提供了详尽的技术手册和补充材料,帮助用户进行正确的安装和维护。

    常见问题与解决方案


    1. 问题:开关无法启动。
    - 解决方案:检查电源连接,确保没有电压异常。
    2. 问题:LED灯光闪烁。
    - 解决方案:确保LED电源稳定,必要时添加稳压电阻。
    3. 问题:接触不良。
    - 解决方案:清洁接触面,确保无灰尘和污染物。

    总结和推荐


    综上所述,Series UB低轮廓按钮开关凭借其高可靠性、广泛的适用范围和出色的性能表现,在市场上具有较强的竞争力。对于需要小型化和高效能的电子设备而言,这款开关是理想的选择。因此,强烈推荐将其用于各种应用场合。

UB25SKG035F-JB参数

参数
执行器类型 按钮,方形
开关功能 On-Mom
开关配置 DPDT
电流额定值 -
电气寿命 200000Cycles
指示颜色 绿色
最大交流触点电压 28V
最大直流触点电压 28V
面板开孔尺寸 -
机械寿命 1000000Cycles
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB25SKG035F-JB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKG035F-JB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKG035F-JB UB25SKG035F-JB数据手册

UB25SKG035F-JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
