首页  >  产品百科  >  GB15JHC

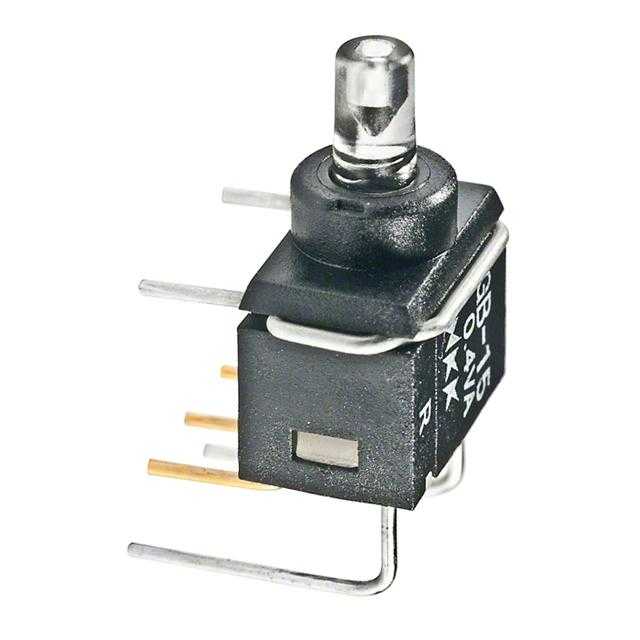

GB15JHC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,柱塞 On-Mom SPDT 50000Cycles 28V 28V 红色 50000Cycles SPDT 通孔安装 7.8mm(长度)*4.9mm(高度)
供应商型号: GB15JHC
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 GB15JHC

GB15JHC概述


    产品简介


    Series GB Ultra-Miniature Fully Illuminated Plungers
    Series GB Ultra-Miniature Fully Illuminated Plungers是超小型完全照明型按钮开关,适用于高密度安装和手持设备。这款按钮开关具有高度可见的状态指示功能,支持红、绿、琥珀色单色LED。它的独特设计使其能够在严苛的应用环境中表现出卓越的性能。

    技术参数


    - 电气能力(电阻负载)
    - 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他额定值
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 耐压强度:最低500V AC,持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 额定操作力:1.70N
    - 行程:预行程0.035英寸(0.9mm);过行程0.008英寸(0.2mm);总行程0.043英寸(1.1mm)
    - 材料与表面处理
    - 按钮头:聚酰胺
    - 外壳:玻璃纤维增强聚酰胺
    - 密封圈:丁腈橡胶
    - 可动接触:磷青铜镀金
    - 固定接触:磷青铜镀金
    - 底座:玻璃纤维增强聚酰胺
    - 开关端子:磷青铜镀金
    - 灯端子:磷青铜镀金
    - 环境数据
    - 工作温度范围:–25°C ~ +55°C(–13°F ~ +131°F)
    - 湿度:40°C(104°F)下90%~95%湿度,持续240小时
    - 振动:频率范围10 Hz ~ 500 Hz,峰值幅度1.5mm,历时15分钟,沿三个直角方向振动2小时
    - 冲击:50G(490m/s²),经六面冲击测试,每面5次冲击

    产品特点和优势


    - 高可见性状态指示:采用单色LED提供高可见性的状态指示。
    - 超小型设计:适用于高密度安装的手持设备。
    - 密封构造:防止接触污染,支持自动化焊接和清洗。
    - STC接触机制:提供平滑、正向定位动作,提高接触稳定性,保证逻辑级可靠性。
    - 标准PC板间距:终端间距为0.100英寸(2.54毫米)x 0.100英寸(2.54毫米),符合标准PC板网格间距。

    应用案例和使用建议


    该按钮开关广泛应用于手持设备、控制面板和各种需要高可靠性的低电压电路中。例如,在工业自动化设备中,它可以用于控制系统的启动和停止按钮,以确保操作的安全性和可靠性。
    - 使用建议:
    - 在高温环境下使用时,建议增加外部散热措施以确保LED正常工作。
    - 确保在焊接过程中按照推荐的焊接曲线进行,避免损坏部件。
    - 使用酒精清洁时,应遵循手册中的清洗规范,避免使用高纯度酒精或其他有机溶剂。

    兼容性和支持


    该产品与其他标准PCB尺寸兼容,且与多种电气特性的设备兼容。厂商提供了详细的技术支持和售后服务,包括安装指南、故障排查等资源。

    常见问题与解决方案


    - Q: LED灯不亮怎么办?
    - A: 检查电源电压是否超出规定的范围,必要时添加适当的球状电阻。确认连接正确无误。

    - Q: 按钮卡顿怎么办?
    - A: 检查是否有异物进入按钮内部,清洁按钮内部以去除杂物。如问题仍未解决,请联系厂商技术支持。

    总结和推荐


    总体而言,Series GB Ultra-Miniature Fully Illuminated Plungers是一款高性能、高可靠性的超小型按钮开关。其在高密度安装和手持设备领域的应用非常广泛。通过详细的技术规格和丰富的应用示例,我们可以看到这款产品不仅在功能上表现优异,而且在可靠性方面也表现出色。因此,我强烈推荐此款产品给需要高可靠性的电子控制系统项目。

GB15JHC参数

参数
开关功能 On-Mom
最大直流触点电压 28V
最大交流触点电压 28V
开关配置 SPDT
面板开孔尺寸 -
电流额定值 -
执行器类型 圆形,柱塞
机械寿命 50000Cycles
指示颜色 红色
电气寿命 50000Cycles
长*宽*高 7.8mm(长度)*4.9mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 盒装

GB15JHC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GB15JHC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES GB15JHC GB15JHC数据手册

GB15JHC封装设计

查看详情并下载
Symbol
Footprint
3D Model
