EB2011G

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 圆形-6.35(Dia) 100000Cycles 28V 28V 50000Cycles SPDT 焊接安装,面板安装
供应商型号: EB2011G
供应商: 国内现货
标准整包数: 1

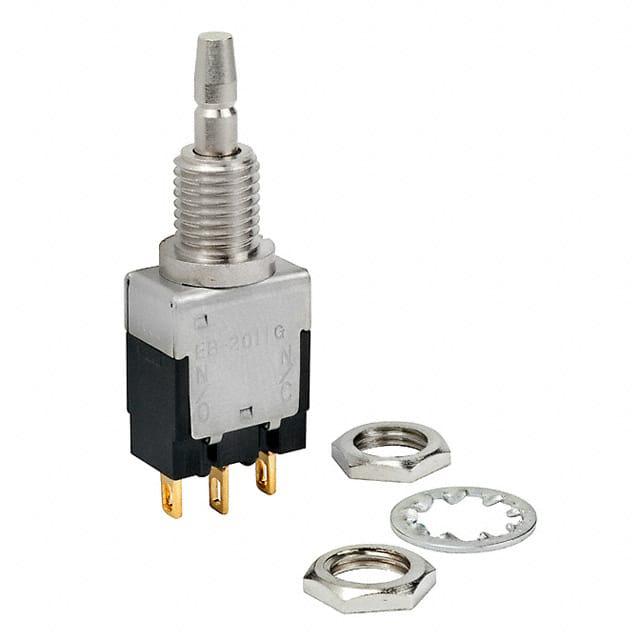

NKK SWITCHES 按钮开关 EB2011G

EB2011G概述


    产品简介


    产品类型:轻触式微型按钮开关
    主要功能:本系列产品用于控制电路的通断,支持银和金接触材料,具有轻触激活的特点。适用于工业控制、仪表盘及自动化设备等领域。
    应用领域:广泛应用于工业控制系统、机械设备、汽车、医疗设备、航空航天、家庭电器等领域。

    技术参数


    | 参数 | 值 |

    | 电气容量(电阻负载) | 银:3A @ 125V AC
    金:0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)|
    | 接触电阻 | 银:10毫欧姆(最大)
    金:20毫欧姆(最大)|
    | 绝缘电阻 | 1,000兆欧(最小)@ 500V DC |
    | 介电强度 | 1,000V AC (最小,持续1分钟);1,500V AC (最小,持续1分钟) |
    | 机械寿命 | 100,000次操作(最小) |
    | 电气寿命 | 银:25,000次操作(最小)
    金:50,000次操作(最小) |
    | 操作力 | 单极:瞬时1.75N,交替动作2.49N
    双极:瞬时2.30N,交替动作3.05N |
    | 行程 | 瞬时:预行程0.047英寸(1.2mm),过行程0.016英寸(0.4mm),总行程0.063英寸(1.6mm)
    交替:预行程0.071英寸(1.8mm),过行程0.016英寸(0.4mm),总行程0.087英寸(2.2mm) |

    产品特点和优势


    1. 轻触激活:用户只需轻轻一按即可激活开关,操作便捷。
    2. 高抗腐蚀性:不锈钢框架可抵抗恶劣环境下的腐蚀。
    3. 高温耐受:外壳材料符合UL 94V-0标准,可耐受高温环境。
    4. 多种颜色选择:提供黑、白、红、黄、绿、蓝、灰等多种颜色选项,便于与不同面板匹配。
    5. 环保密封:环氧树脂封装的端子防止焊剂及其他污染物进入,提高可靠性。
    6. 高绝缘性:绝缘电阻高达1,000兆欧,有效防止电弧现象发生。

    应用案例和使用建议


    应用案例:该系列开关被广泛应用于工业控制系统中,例如在自动化生产线上作为机器人的控制按钮,在汽车仪表盘上作为指示灯开关,以及在医疗设备上作为紧急停止按钮。这些应用场景展示了该产品在各种复杂环境下稳定可靠的性能。
    使用建议:
    1. 在安装前确保开关表面干净,避免污物影响操作。
    2. 使用合适的工具安装开关,以防损坏开关结构。
    3. 对于长期运行的系统,定期检查开关的机械和电气寿命,以确保持续可靠的操作。
    4. 根据具体的应用需求选择合适的接触材料和终端类型,如银或金接触材料。

    兼容性和支持


    - 兼容性:该系列产品设计灵活,可以与其他标准电子元件兼容。用户可以根据需要选择不同的终端类型(焊接端子或直插式PCB端子)。
    - 厂商支持:该产品由知名厂商生产,厂商提供详尽的技术文档和支持服务,包括安装指南、故障排除手册和技术咨询热线等。

    常见问题与解决方案


    1. 问题:安装后开关不响应。
    解决方案:检查接线是否正确连接,确认电路是否有问题,必要时更换开关。
    2. 问题:开关使用一段时间后出现接触不良。
    解决方案:检查开关的机械和电气寿命,根据需要进行维护或更换。
    3. 问题:开关无法达到规定的操作次数。
    解决方案:检查开关的操作频率和负载情况,必要时更换更高额定值的开关。

    总结和推荐


    总体来说,EB Light Touch Miniature Pushbuttons是一款高度可靠且广泛应用的开关产品。其具备轻触激活、高抗腐蚀性和多种颜色选择等优势,非常适合需要频繁操作和稳定性的应用场景。此外,产品具有较长的机械和电气寿命,能够满足大部分工业环境的需求。因此,强烈推荐给需要此类产品的企业和个人用户。

EB2011G参数

参数
电流额定值 -
面板开孔尺寸 圆形-6.35(Dia)
最大直流触点电压 28V
开关功能 On-Mom
指示颜色 -
电气寿命 50000Cycles
执行器类型 帽盖
机械寿命 100000Cycles
开关配置 SPDT
最大交流触点电压 28V
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

EB2011G厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

EB2011G数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES EB2011G EB2011G数据手册

EB2011G封装设计

查看详情并下载
Symbol
Footprint
3D Model
