G3T12AH

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-On 50000Cycles 28V 28V 3.81mm SPDT 贴片安装 11mm(长度)*7.5mm(高度)
供应商型号: 1524245
供应商: element14
标准整包数: 1

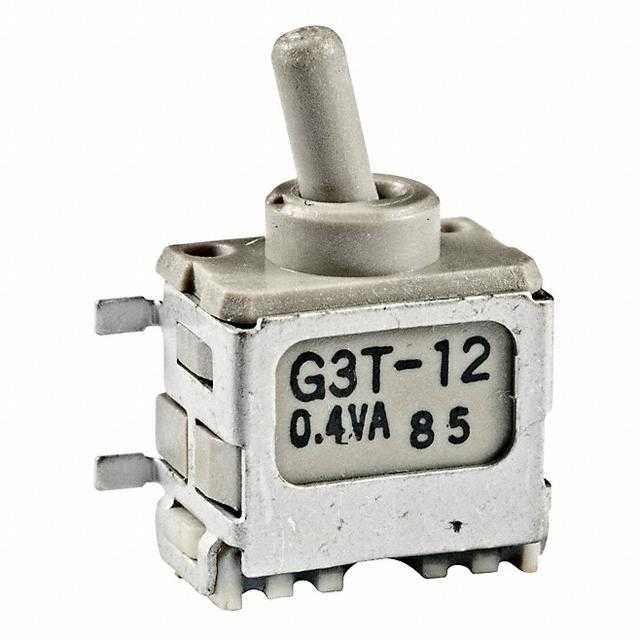

NKK SWITCHES 拨动开关 G3T12AH

G3T12AH概述


    产品简介


    Series G3T Process Sealed Ultra-Miniature SMT Toggles
    Series G3T 是一款专为高密度安装而设计的超小型表面贴装拨动开关。这些开关非常适合用于手持设备,因为它们具有非常轻便的重量(仅 0.6 克)。本系列开关主要应用于逻辑级电路,特别是在低电压和低电流环境中。由于其紧凑的设计和卓越的可靠性,这些开关在各种手持设备和其他需要高密度安装的应用中非常受欢迎。

    技术参数


    - 电气能力:适用于电阻负载,逻辑级:最大 0.4VA @ 28V AC/DC(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:最大 80 毫欧姆
    - 绝缘电阻:最小 500 兆欧 @ 500V DC
    - 耐压强度:500V AC 最小,持续 1 分钟
    - 机械寿命:最少 50,000 次操作
    - 电气寿命:最少 50,000 次操作
    - 标称操作力:瞬时 1.6N,保持 1.7N
    - 触点角度:28°

    - 材料与表面处理:
    - 按钮:聚苯硫醚(UL94V-0)
    - 外壳:聚苯硫醚(UL94V-0)
    - 密封环:丁腈橡胶
    - 移动触点:磷青铜镀金
    - 静止触点:磷青铜镀金
    - 基座:聚苯硫醚(UL94V-0)
    - 引脚:磷青铜镀金
    - 环境数据:
    - 工作温度范围:-30°C 至 +85°C(-22°F 至 +185°F)
    - 湿度:在 40°C(104°F)下湿度 90%~95%,持续 96 小时
    - 振动:频率范围 10~500Hz,峰值-峰值振幅 1.5mm,持续 1 分钟;在三个直角方向上 2 小时
    - 冲击:加速度 50G(490m/s²),在六个直角方向上测试,每个方向冲击 5 次

    产品特点和优势


    - 超小型设计:Series G3T 开关采用紧凑设计,允许高密度安装,非常适合于空间受限的手持设备和其他应用。
    - 极轻的重量:仅 0.6 克,非常适合对重量有严格要求的应用场合。
    - 出色的机械和电气性能:机械寿命和电气寿命分别达到 50,000 次操作,确保长期可靠运行。
    - 优秀的接触稳定性:STC 接触机制,确保平滑、正向定位和增加的接触稳定性。
    - 自动化兼容性:适用于自动化生产和焊接工艺,符合 EIA-481-D 标准的带状包装。

    应用案例和使用建议


    应用场景:
    - 手持设备(如智能手机、平板电脑、可穿戴设备)
    - 便携式医疗设备
    - 通信设备
    - 自动化控制系统
    使用建议:
    - 选择适当的型号以满足特定应用的需求,例如 SPDT 或 DPDT 型号。
    - 确保开关按照正确的方式安装,以避免机械应力影响焊点。
    - 对于自动装配线,建议使用带状包装,以便快速自动化放置表面贴装元件。
    - 定期检查安装是否牢固,并根据应用需求调整使用条件。

    兼容性和支持


    兼容性:
    - Series G3T 开关适用于多种表面贴装应用,与常见的自动化装配设备兼容。
    支持:
    - 厂商提供详尽的技术支持,包括技术手册、安装指南和常见问题解答。

    常见问题与解决方案


    1. Q: 开关在振动环境下表现不佳怎么办?
    - A: 选择耐振动型号的开关,确保其通过相关测试标准,或者加固安装位置以减少振动影响。
    2. Q: 如何正确焊接开关引脚?
    - A: 建议使用回流焊技术,具体参数参考补充部分的 Profile B。
    3. Q: 如何清洁开关?
    - A: 使用自动化清洁工艺,具体细节参见补充部分的清洁规范。

    总结和推荐


    总结:
    Series G3T Process Sealed Ultra-Miniature SMT Toggles 是一款专为高密度安装和手持设备设计的开关,具有极高的可靠性和耐用性。其独特的设计和功能使其成为市场上极具竞争力的产品。
    推荐:
    我们强烈推荐 Series G3T 开关用于任何需要高密度安装和卓越可靠性的应用。无论是手持设备还是自动化控制系统,这些开关都能提供稳定的表现和出色的性能。

G3T12AH参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.81mm
机械寿命 50000Cycles
开关功能 On-On
指示颜色 -
长*宽*高 11mm(长度)*7.5mm(高度)
通用封装 SPDT
安装方式 贴片安装
零件状态 在售
包装方式 托盘

G3T12AH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3T12AH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G3T12AH G3T12AH数据手册

G3T12AH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2692 ¥ 52.4735
10+ $ 6.0333 ¥ 50.499
25+ $ 5.8436 ¥ 48.9108
50+ $ 5.7436 ¥ 48.0738
100+ $ 5.5974 ¥ 46.8505
250+ $ 5.1397 ¥ 43.0197
500+ $ 4.5333 ¥ 37.944
2500+ $ 4.0872 ¥ 34.2097
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.47
