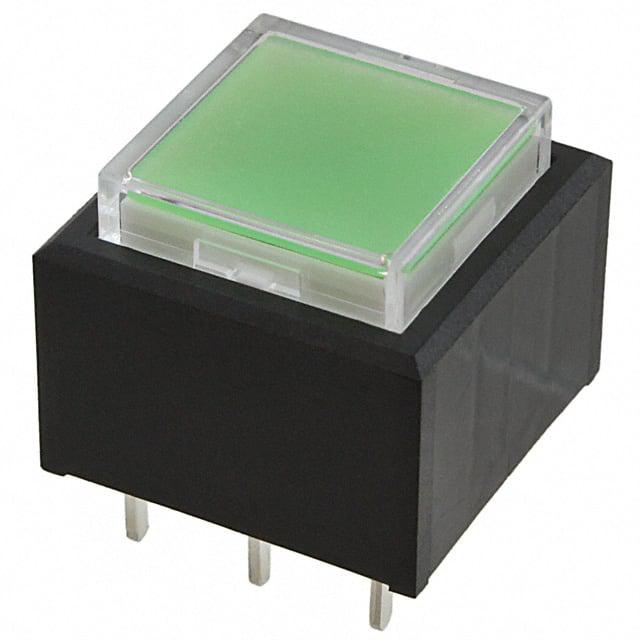

UB25SKW035F-JF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 1000000Cycles 30V 125V 绿色 10000Cycles 5A 通孔安装
供应商型号: 633-UB25SKW035F-JF
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 UB25SKW035F-JF

UB25SKW035F-JF概述


    产品简介


    Series UB低轮廓按钮
    Series UB低轮廓按钮(简称UB)是工业自动化和人机界面应用中的关键组件。这些按钮具有多种功能,适用于需要紧凑设计和高可靠性应用的各种场合。除了提供基本的操作开关外,Series UB还配备了指示灯和多种颜色组合,以适应不同的用户需求和环境。

    技术参数


    电气能力
    - 电阻负载:5A @ 125/250V AC 或 5A @ 30V DC(银)
    - 逻辑电平:最大0.4VA @ 28V AC/DC(金)
    其他评级
    - 接触电阻:银接触的最大50毫欧姆;金接触的最大100毫欧姆
    - 绝缘电阻:最低200兆欧姆 @ 500V DC
    - 介电强度:接触间最小1000V AC,持续至少1分钟;接触与外壳之间最小1500V AC,持续至少1分钟
    机械寿命
    - 瞬时动作:至少1,000,000次操作
    - 交替动作:至少200,000次操作
    电气寿命
    - 银接触:电阻负载为3A @ 125V AC时至少10,000次操作
    - 金接触:至少200,000次操作
    额定操作力
    - 单极:方形和矩形均为1.9N
    - 双极:方形为2.55N,矩形为3.1N
    接触时间
    - 断开先于闭合
    行程
    - 预行程:0.067英寸(1.7毫米)
    - 超行程:0.024英寸(0.6毫米)
    - 总行程:0.091英寸(2.3毫米)

    产品特点和优势


    Series UB低轮廓按钮提供了多种独特的功能和优势,使其在市场上脱颖而出。以下是几点显著特点:
    1. 双色LED灯:提供红绿和琥珀蓝双色可选,同时支持标准或自定义标签。
    2. 超级亮LED灯:提供均匀而明亮的照明效果,适用于紧凑的应用环境。
    3. 短身设计:适合狭小空间内的安装。
    4. 快接断开机制:减少了电弧的产生,延长了电气寿命。
    5. 独立的锁定机制:提供了可视和触觉反馈,方便识别电路状态。
    6. 集成环氧密封终端:防止溶剂和其他污染物的侵入。

    应用案例和使用建议


    Series UB低轮廓按钮广泛应用于工业控制面板、医疗设备、安防系统和各种需要人体交互的设备中。例如,在一个工厂的控制系统中,Series UB可以作为紧急停止按钮使用。由于其坚固的设计和高防护等级,它能够承受长时间的工作压力和振动。
    使用建议:
    - 在高湿度环境下使用时,确保定期清洁以防止灰尘积累。
    - 使用外部电源时,注意不要超过规定的电压限制,并根据需要添加合适的限流电阻。
    - 安装过程中,请参考补充部分的安装图进行正确的连接。

    兼容性和支持


    Series UB低轮廓按钮与市面上许多标准的安装框架兼容,易于集成到现有的系统中。制造商提供了详细的技术文档和安装指南,并承诺在售后服务方面提供专业支持。

    常见问题与解决方案


    1. Q: 如何确定Series UB按钮的电气寿命?
    A: 银接触的电气寿命在电阻负载为3A @ 125V AC时至少为10,000次操作;金接触的电气寿命至少为200,000次操作。

    2. Q: 安装过程中需要注意哪些细节?
    A: 按照手册中的说明进行焊接时间和温度设置,确保正确的安装力和密封处理。

    总结和推荐


    综上所述,Series UB低轮廓按钮是一款可靠且多功能的产品,具备广泛的适用范围和良好的市场前景。其出色的电气性能、坚固的结构设计和简便的安装流程使其成为众多行业领域的理想选择。如果您正在寻找一种高效可靠的按钮解决方案,强烈推荐使用Series UB低轮廓按钮。

UB25SKW035F-JF参数

参数
执行器类型 Square Button
开关功能 On-Mom
面板开孔尺寸 -
最大交流触点电压 125V
电流额定值 5A
开关配置 DPDT
最大直流触点电压 30V
机械寿命 1000000Cycles
电气寿命 10000Cycles
指示颜色 绿色
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB25SKW035F-JF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW035F-JF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW035F-JF UB25SKW035F-JF数据手册

UB25SKW035F-JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.502 ¥ 130.9919
10+ $ 13.7916 ¥ 116.539
25+ $ 13.608 ¥ 114.9876
50+ $ 12.6468 ¥ 106.8655
100+ $ 12.4524 ¥ 105.2228
250+ $ 10.8045 ¥ 91.298
500+ $ 10.437 ¥ 88.1927
库存: 94
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 130.99
