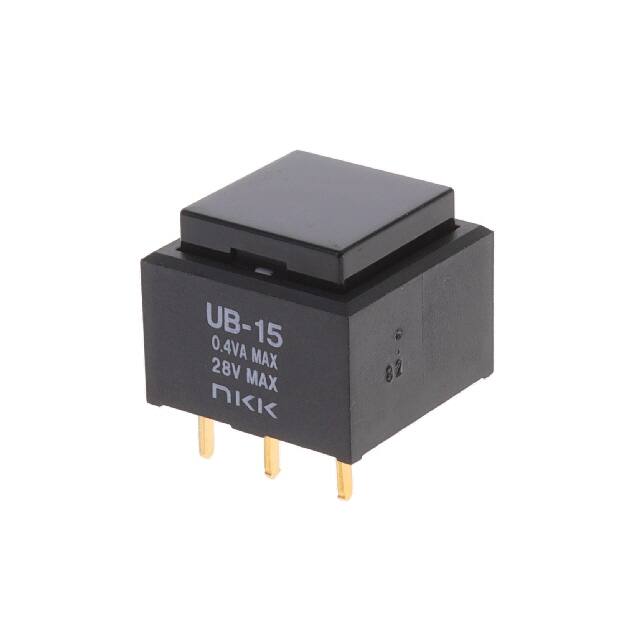

UB15SKG03N-A

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 1000000Cycles 28V 28V 200000Cycles SPDT 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: 633-UB15SKG03N-A
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 UB15SKG03N-A

UB15SKG03N-A概述


    产品简介


    产品类型: 系列UB低轮廓按钮开关
    主要功能: 该产品是一款适用于紧凑空间应用的低轮廓按钮开关,支持单极和双极电路设计,提供标准和定制的标识。
    应用领域: 广泛应用于机械设备、工业控制、交通运输等领域,尤其适合需要紧凑安装空间的应用场合。

    技术参数


    - 电气容量:
    - 银触点:5A @ 125/250V AC 或 5A @ 30V DC(逻辑电平)
    - 金触点:最大 0.4VA @ 28V AC/DC(适用范围:0.1mA 至 0.1A @ 20mV 至 28V)
    - 其他评级:
    - 触点电阻:银触点最大 50 毫欧,金触点最大 100 毫欧
    - 绝缘电阻:最小 200 兆欧 @ 500V 直流
    - 介电强度:1000V 交流最小,持续 1 分钟;1500V 交流最小,持续 1 分钟
    - 机械寿命:瞬时操作 100 万次以上;替代动作 20 万次以上
    - 电气寿命:银触点 1 万次以上;银触点带 3A @ 125V AC 负载 20 万次以上;金触点 20 万次以上
    - 额定操作力:
    - 单极:方形 1.9N,矩形 1.9N
    - 双极:方形 2.55N,矩形 3.1N
    - 接触时间: 断开前接通
    - 行程: 预行程 0.067 英寸(1.7mm);过行程 0.024 英寸(0.6mm);总行程 0.091 英寸(2.3mm)
    - 材料与表面处理:
    - 外壳/边框:玻璃纤维增强尼龙(UL94V-0)
    - 嵌入式框架:不锈钢
    - 可移动接触器:磷青铜
    - 可移动触点:银合金或镀铜
    - 固定触点:银合金或镀铜
    - 开关端子:磷青铜镀银或镀金
    - 灯端子:黄铜镀银
    - 底座:玻璃纤维增强液晶聚合物(UL94V-0)

    产品特点和优势


    - 红/绿和琥珀/蓝双色灯: 提供定制或标准标识。
    - 超亮 LED: 提供均匀明亮的照明。
    - 多种 LED 颜色选择: 包括红色、琥珀色、绿色、蓝色和白色。
    - 可焊接性和紧凑尺寸: 适配 PCB 安装并支持紧凑安装。
    - 小后面板尺寸: 支持在狭窄空间中嵌入安装。
    - 快速接通和断开: 限制电弧并延长电气寿命。
    - 锁紧机制: 提供视觉和触觉指示电路状态。
    - 密封终端: 防止助焊剂、溶剂和其他污染物进入。

    应用案例和使用建议


    - 应用案例: 该产品适用于自动化控制面板、交通信号控制、医疗设备等多种场合。
    - 使用建议: 在高温环境中使用时,注意根据环境温度调整电流,避免超负荷运行。确保正确安装和清洁以保持最佳性能。

    兼容性和支持


    - 兼容性: 该产品与多种电子设备兼容,可广泛用于工业控制系统中。
    - 支持: 厂商提供标准的售后服务和技术支持,包括详细的安装指南和维护手册。

    常见问题与解决方案


    - 问题 1: 产品不能正常工作。
    解决方法: 检查电源连接是否正确,确保电压和电流符合规格要求。
    - 问题 2: LED 照明不均匀。
    解决方法: 检查 LED 是否损坏或接触不良,必要时更换 LED。
    - 问题 3: 开关手感不佳。
    解决方法: 检查机械部件是否有异物,进行适当的清洁和润滑。

    总结和推荐


    综合评估: 该系列 UB 低轮廓按钮开关具有优良的电气性能和可靠的操作寿命,适用于多种应用环境。其紧凑的设计和多功能性使其成为市场上的有力竞争者。
    推荐使用: 推荐在需要紧凑空间且对开关性能有高要求的应用场合中使用。该产品的卓越品质和广泛应用使其成为理想的工业控制和机械设备选择。

UB15SKG03N-A参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
执行器类型 按钮,方形
电流额定值 -
开关功能 On-Mom
指示颜色 -
面板开孔尺寸 -
电气寿命 200000Cycles
开关配置 SPDT
机械寿命 1000000Cycles
长*宽*高 15.24mm(长度)*15.24mm(高度)
通用封装 SPDT
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

UB15SKG03N-A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKG03N-A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKG03N-A UB15SKG03N-A数据手册

UB15SKG03N-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.431 ¥ 96.592
10+ $ 9.612 ¥ 81.2214
25+ $ 8.7912 ¥ 74.2856
50+ $ 8.4132 ¥ 71.0915
100+ $ 7.8732 ¥ 66.5285
250+ $ 7.3395 ¥ 62.0188
500+ $ 6.9825 ¥ 59.0021
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 96.59
