WT21T

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 钮子开关, DPST, 开-关开关, 面板, 10 A
供应商型号: 2376161
供应商: element14
标准整包数: 1

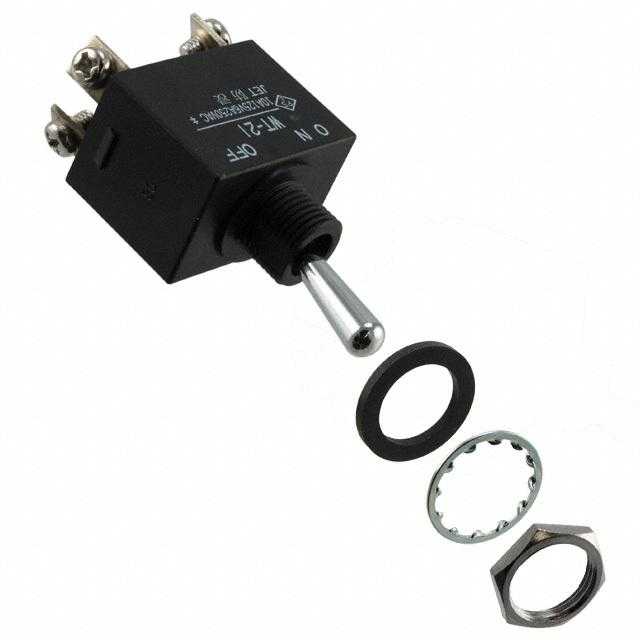

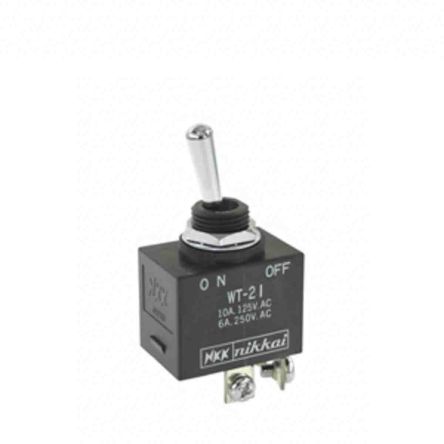

NKK SWITCHES 拨动开关 WT21T

WT21T概述

    环境密封型拨动开关产品技术手册

    产品简介


    环境密封型拨动开关(型号WT)是一款高性能的电子元件,主要用于需要高可靠性和环境防护的应用场景。该系列拨动开关广泛应用于各种工业控制、机械设备、汽车电子等领域。通过采用高品质材料和先进的制造工艺,该产品能够确保在恶劣环境下长期稳定运行。

    技术参数


    以下是环境密封型拨动开关的主要技术参数:
    - 电气容量:
    - 电阻负载:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC
    - 接触电阻:焊端和螺丝端型号最大为10毫欧姆;线端型号最大为30毫欧姆
    - 绝缘电阻:最小为200兆欧 @ 500V DC
    - 介电强度:最小1500V AC,持续1分钟
    - 机械寿命:
    - ON-None-Off,ON-None-On 和 ON-Off-On 模型:至少50,000次操作
    - 其他模型:至少30,000次操作
    - 电气寿命: 至少15,000次操作
    - 旋转角度: 24°
    - 环境数据:
    - 工作温度范围:-30°C 到 +70°C(-22°F 到 +158°F)
    - 湿度:在40°C(104°F)下,湿度可达90~95%,连续96小时
    - 振动:频率范围10~55Hz,峰值振幅1.5mm,持续1分钟,三个正交方向各2小时
    - 冲击:加速度50G(490m/s²),六面测试

    产品特点和优势


    - 密封性能:线端型号符合IP67标准,前后面板均具备防护;焊端或螺丝端型号符合IP67前面板防护标准和IP60后面板防护标准。
    - 结构设计:单体结构,增强防护能力;环氧树脂基座外覆外壳,双重防尘防水保护。
    - 接触机制:独特的接触设计可断开轻接触,适用于特定电路。
    - 耐高温材料:外壳材料达到UL94V-0阻燃等级,具有高抗弧光和跟踪性能。

    应用案例和使用建议


    环境密封型拨动开关在许多工业环境中表现出色,例如:
    - 汽车电子:用于车身控制系统,如车窗、座椅调节等。
    - 机械设备:作为控制面板的一部分,控制电机和其他执行器。
    - 工厂自动化:用于各种设备的开关控制,确保设备安全运行。
    使用建议:
    - 在极端温度和湿度条件下,应定期检查密封圈的完整性。
    - 使用过程中应注意避免强烈振动和冲击,以防止损坏内部结构。

    兼容性和支持


    该拨动开关与其他标准接线方式兼容,如AWG 16导线。制造商提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - 问题:接触电阻偏大
    - 解决方案:检查接线端子是否紧固,清洁接触表面,必要时更换端子。
    - 问题:绝缘电阻降低
    - 解决方案:检查密封圈是否破损,更换新的密封圈。

    总结和推荐


    环境密封型拨动开关凭借其卓越的性能和可靠的设计,在工业控制领域具有极高的应用价值。其优秀的密封性能和耐用性使其成为恶劣环境下的理想选择。因此,我们强烈推荐该系列产品用于需要高可靠性的应用场合。

WT21T参数

参数
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 ON - OFF
指示颜色 -
最大交流触点电压 250V
最大直流触点电压 30V
电流额定值 10A
电压额定值 30V(DC)
长*宽*高 28.8mm(长度)*57.7mm(高度)
安装方式 螺纹安装,面板安装
包装方式 散装

WT21T厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT21T数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT21T WT21T数据手册

WT21T封装设计

查看详情并下载
Symbol
Footprint
3D Model
