LB16WKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, 开-开操作, 单刀双掷
供应商型号: 633-LB16WKW01
供应商: Mouser
标准整包数: 1

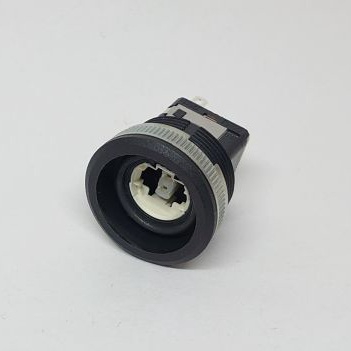

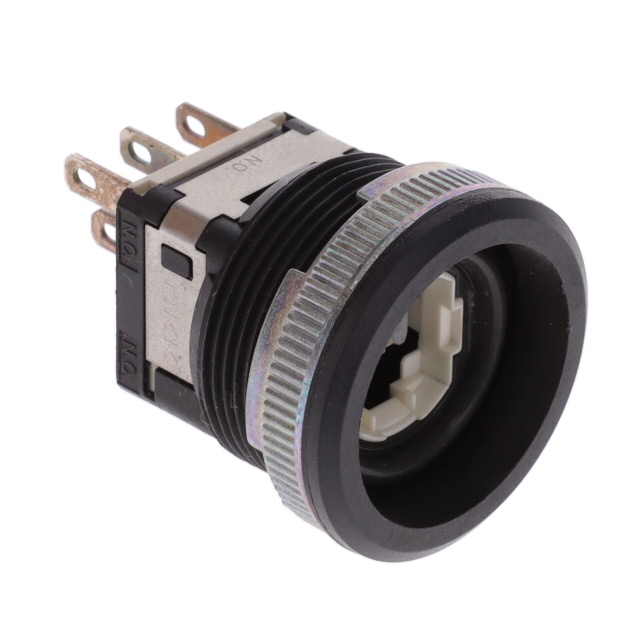

NKK SWITCHES 按钮开关 LB16WKW01

LB16WKW01概述


    产品简介


    产品类型: Series LB标准尺寸按键开关,属于工业级电子元器件中的机械开关。
    主要功能:
    - 可用于照明(指示灯)或非照明应用;
    - 提供多种安装方式和颜色选择;
    - 具备多种电路配置,适用于不同的控制需求;
    - 支持面板密封,防护等级达到IP65。
    应用领域:
    - 自动化控制系统
    - 工业仪器仪表
    - 机械设备控制面板
    - 通信设备
    - 安全系统等

    技术参数


    电气能力(电阻负载)
    - 功率等级(银触点):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑等级(金触点):0.4VA最大值@ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    其他评级
    - 触点电阻:银触点最大50毫欧姆;金触点最大100毫欧姆
    - 绝缘电阻:最低200兆欧姆@500V DC
    - 介电强度:接触间最小1,000V AC,持续1分钟;接触与外壳之间最小1,500V AC,持续1分钟
    - 机械寿命:瞬时电路至少1,000,000次操作;保持电路至少200,000次操作
    - 电气寿命:最少100,000次操作
    - 额定操作力:4.41N
    - 触点时间:非短路型(断开后接通)
    - 行程:预行程0.059英寸(1.5毫米);过行程0.059英寸(1.5毫米);总行程0.118英寸(3.0毫米)
    材料与表面处理
    - 壳体:玻璃纤维增强聚酰胺(UL94V-0)
    - 插入框架:不锈钢
    - 移动触点:银合金或铜镀金
    - 静态触点:银合金或铜镀金
    - 底座:液晶聚合物(UL94V-0)
    - 开关终端:磷青铜镀银或镀金
    - 灯具终端:黄铜镀银

    产品特点和优势


    - 精心设计的光扩散和滤波系统:可以产生明亮且均匀的表面照明,前面板可以更换灯泡。
    - 可选单色和双色LED:提供白色、绿色和蓝色等超亮LED选项。
    - 可靠安装:不锈钢卡扣提供广泛厚度面板的可靠固定。
    - 可锁定特性:可用于指示电路状态。
    - 灵敏的即时反馈:带有声音和触觉反馈的平滑操作。
    - 弹跳接触机制:提供长时间的电气寿命和良好的操作敏感度。
    - 组合焊锡耳片和0.110" 快速连接端子:环氧密封防止流体、灰尘和其他污染物进入。
    - 防尘防水设计:符合IEC60529 IP65标准(类似NEMA 4 & 13)。

    应用案例和使用建议


    该产品常被应用于各种自动化控制系统中,如工业仪器仪表、机械设备控制面板等。例如,在自动机器中,它们可以用作启动或停止控制按钮,提供直观的操作反馈。
    使用建议:
    - 在安装时,请确保有足够的空间以允许按钮按压并防止过度压缩。
    - 确保电路连接正确,避免造成电气故障或损坏。
    - 注意LED灯具的工作电压要求,必要时添加合适的限流电阻。

    兼容性和支持


    - 标准和认证:通过UL94V-0、UL、cULus和CSA认证。
    - 制造商支持:提供标准技术支持,包括使用手册和技术指南。

    常见问题与解决方案


    Q: LED灯不亮怎么办?
    - A: 检查电源连接是否正确,确认LED正负极连接正确。如果需要,根据产品手册计算正确的限流电阻值。
    Q: 如何更换LED?
    - A: 参考产品手册中的详细步骤,先断开电源,再按照手册说明进行拆卸和更换LED。

    总结和推荐


    优点总结:
    - 设计精良,使用耐用材料。
    - 提供多种配置和颜色选择。
    - 具有出色的电气和机械寿命。
    - 符合多种标准,确保安全可靠。
    总体评价:
    这款Series LB标准尺寸按键开关非常适合工业环境中的关键控制任务,具备出色的可靠性和稳定性。我们强烈推荐将其用于需要高质量、高可靠性按钮开关的应用场景。

LB16WKW01参数

参数
面板开孔尺寸 圆形-22.00(Dia)
电流额定值 3A
指示颜色 -
开关功能 On-On
最大交流触点电压 125V
执行器类型 Without Cap
电气寿命 200000Cycles
最大直流触点电压 30V
机械寿命 200000Cycles
开关配置 SPDT
长*宽*高 25mm(长度)*9.5mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
包装方式 盒装,散装

LB16WKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

LB16WKW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES LB16WKW01 LB16WKW01数据手册

LB16WKW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.0915 ¥ 186.6732
5+ $ 20.736 ¥ 175.2192
10+ $ 18.2304 ¥ 154.0469
25+ $ 17.3124 ¥ 146.2898
50+ $ 16.5564 ¥ 139.9016
100+ $ 15.393 ¥ 130.0709
250+ $ 14.511 ¥ 122.618
500+ $ 13.8705 ¥ 117.2057
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 186.67
