AT3024B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述:
供应商型号: AT3024B
供应商: 国内现货
标准整包数: 1

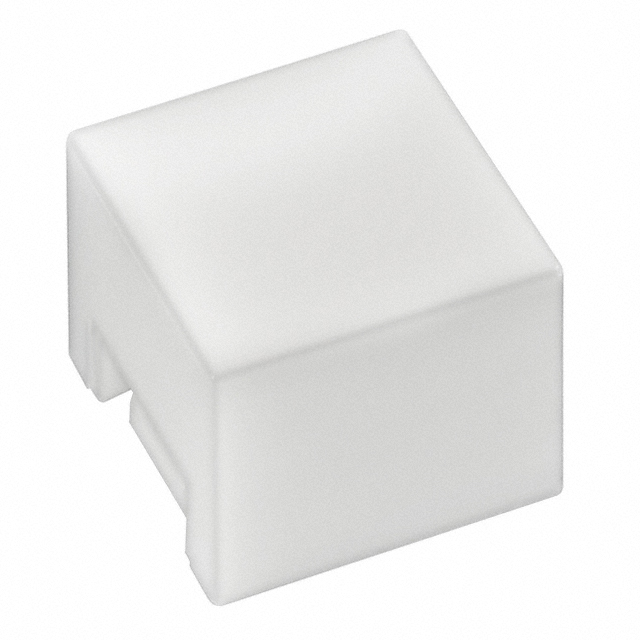

NKK SWITCHES 按钮开关 AT3024B

AT3024B概述

    NP01 Subminiature Smooth Actuation Pushbuttons 技术手册

    产品简介


    NP01系列迷你型平滑触发按钮是一种高品质的开关产品,主要用于逻辑电平电路中。它们的设计目的是提供稳定的机械和电气性能。这些按钮广泛应用于各种电子设备中,如通讯设备、医疗设备、工业控制面板以及各种消费电子产品。

    技术参数


    - 电气能力(电阻负载):
    - 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 250V DC
    - 耐压强度:250V AC 最小值,在接点之间持续1分钟
    - 机械寿命:最少50万次操作
    - 电气寿命:最少50万次操作
    - 额定操作力:标准:1.5N ±0.5牛顿;高:2.5N ±0.8牛顿
    - 行程:1.5毫米(0.059英寸)

    产品特点和优势


    - 软触感操作:通过机械硅橡胶结构实现软触感操作。
    - 长行程:1.5毫米(0.059英寸),确保较长的操作距离。
    - 全面照明:整个按钮帽可以用单色或双色LED完全照明。
    - 紧凑设计:尺寸为12.5毫米(0.492英寸),从PCB板到顶部的按钮帽。
    - 交替标签选项:带双色LED时可选多种交替标签。
    - 高可靠性接触:金镀层触点提供高可靠性。
    - 端子安全安装:压接端子确保PC板上的牢固安装,并防止焊接过程中脱落。
    - 模具集成端子:防止助焊剂、溶剂和其他污染物进入。

    应用案例和使用建议


    NP01系列按钮适用于需要稳定操作和可靠电气性能的各种应用场景。例如,在工业自动化控制系统中,它们可以用于操作各种机械或设备。在医疗设备中,它们可以作为关键操作按钮。使用建议包括:
    - 在组装时确保正确对齐按钮帽与按钮体上的凹槽。
    - 使用激光蚀刻、丝网印刷或垫印方法打印标签时,建议使用环氧基油墨。

    兼容性和支持


    这些按钮未经过UL认证或CSA认证测试。然而,它们设计用于低电压、低电流、逻辑电平电路中。如果用于逻辑电平电路,不会产生危险能量。对于安装和维护问题,制造商提供了详细的指导,包括静电防护措施和端子处理方法。

    常见问题与解决方案


    1. 静电敏感:要避免静电损坏LED,必须将设备正确隔离。
    2. 装配困难:确保按照指示正确对齐按钮帽与按钮体。
    3. 标签打印模糊:建议使用环氧基油墨进行标签打印以获得清晰效果。

    总结和推荐


    NP01系列迷你型平滑触发按钮以其高可靠性、长寿命和多样化的功能成为广泛应用的理想选择。其独特的设计和强大的性能使其在市场上具有很强的竞争力。强烈推荐在需要稳定电气性能和耐用性的应用中使用这款产品。

AT3024B参数

参数
面板开孔尺寸 -
电流额定值 -
电气寿命 -
执行器类型 -
机械寿命 -
最大交流触点电压 -
开关配置 -
最大直流触点电压 -
指示颜色 -
开关功能 -
长*宽*高 12mm*12mm*10.2mm
安装方式 卡扣安装,按扣安装
零件状态 在售
包装方式 盒装

AT3024B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AT3024B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES AT3024B AT3024B数据手册

AT3024B封装设计

查看详情并下载
Symbol
Footprint
3D Model
