3537001N000

产品分类: 拨动开关
厂牌: APEM
产品描述: APEM 钮子开关, 单刀单掷, (开)-关-(开)开关, 面板, 15 A @ 125 V 交流
供应商型号: 3537001N000
供应商: Master
标准整包数: 1

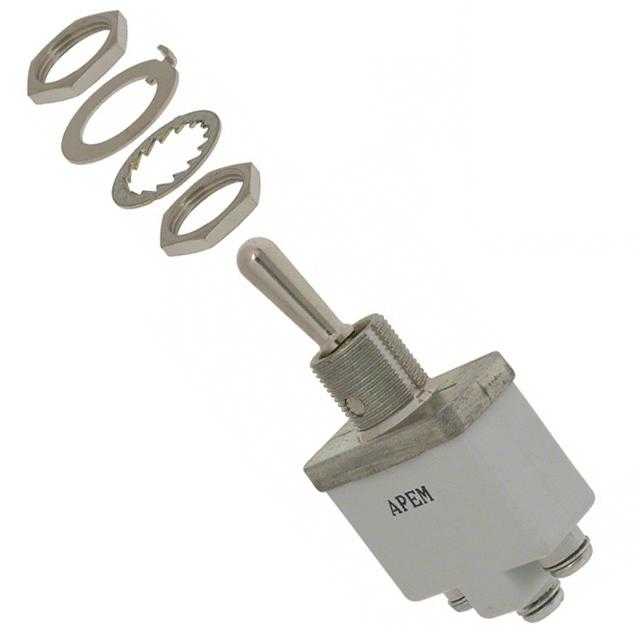

APEM 拨动开关 3537001N000

3537001N000概述


    产品简介


    APEM 3500系列密封型拨动开关
    APEM 3500系列是一款高可靠性密封型拨动开关,适用于各种需要高性能和高环境防护等级的应用场合。该系列产品通过了CECC 96000认证,确保了其在欧洲市场的合规性和可靠性。此外,该系列提供多种终端类型和操作手柄样式选择,以满足不同用户的个性化需求。

    技术参数


    电气规格
    - 最大电流/电压额定值(电阻负载)及满载电气寿命:
    - 单极:15A 250VAC
    - 双极:10A 250VAC
    - 初始接触电阻:≤10 mΩ (1A 2VDC)
    - 绝缘电阻:≥1.000 MΩ
    - 工频耐压强度:终端间≥2.500 Vrms,终端与框架间≥3.000 Vrms
    功能
    - ON-OFF
    - ON-ON
    - 双极操作
    机械性能
    - 机械寿命:≥40,000次
    - 转矩:≤2Nm
    - 面板厚度:5mm(最大)
    - 操作温度:-40°C至+85°C
    - 防潮性能:56天

    产品特点和优势


    特点
    - 完全密封设计,能承受0.1巴压力,前面密封等级达IP67,后部密封等级达IP64。
    - 支持多种终端类型,包括螺钉终端、焊接引脚和快速连接终端。
    - 多种操作手柄样式和颜色选择,适应不同的应用需求。
    - 接触材料采用银合金,提高使用寿命和可靠性。
    优势
    - 环境适应性强,能在严苛环境中长期稳定运行。
    - 高电气性能和长机械寿命,适合频繁操作的应用场合。
    - 高性价比,能够在不牺牲性能的前提下提供良好的成本效益。

    应用案例和使用建议


    应用案例
    该系列拨动开关广泛应用于工业控制、医疗设备、建筑自动化等领域。例如,在工业自动化设备中,它们可以用于控制电动机的启动和停止;在医疗设备中,可以作为电源开关或操作模式选择开关。
    使用建议
    - 在选择合适的型号时,应注意终端类型和操作手柄样式是否符合应用需求。
    - 确保安装时面板厚度不超过5mm,否则可能影响密封性能。
    - 对于需要频繁操作的应用场合,建议选择具有较高机械寿命的产品。

    兼容性和支持


    该系列产品与大多数标准尺寸和类型的面板兼容。如果需要特殊定制,则可联系制造商咨询。厂商提供全面的技术支持和服务,包括产品选型指导、安装指导和故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法完全关闭 | 检查面板厚度是否超过5mm,必要时更换安装附件。 |
    | 开关操作不顺畅 | 清理操作手柄和内部结构,检查是否存在异物卡阻。 |
    | 电气性能不佳 | 检查接线是否正确,确认所有电气连接均符合规格要求。 |

    总结和推荐


    综上所述,APEM 3500系列拨动开关凭借其卓越的密封性能、高可靠性及多样的定制选项,在众多应用场合中表现出色。其优异的电气性能和机械寿命使其成为需要高性能和高环境防护等级应用的理想选择。因此,强烈推荐使用此系列产品。

3537001N000参数

参数
机械寿命 6000Cycles
开关功能 (ON) - OFF - (ON)
指示颜色 -
最大交流触点电压 250V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 17.5mm
长*宽*高 32mm(长度)*60.3mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装

3537001N000厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

3537001N000数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 3537001N000 3537001N000数据手册

3537001N000封装设计

查看详情并下载
Symbol
Footprint
3D Model
