首页  >  产品百科  >  ZL39S0101

ZL39S0101

产品分类: 拨动开关
厂牌: APEM
产品描述: APEM 钮子开关, 单刀单掷, 开-关-开开关, 面板, 500 mA @ 48 V 直流
供应商型号: 3731729
供应商: 海外现货
标准整包数: 3

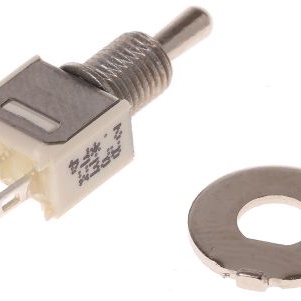

APEM 拨动开关 ZL39S0101

ZL39S0101概述

    APEM ZL系列微型开关:金属套筒操作指南

    产品简介


    APEM ZL系列微型开关采用金属套筒设计,专为紧凑空间的应用场合设计。该系列产品主要包括单极开关,具有两种常见的电气功能:ON-OFF(开-关)和ON-OFF-ON(开-关-开)。主要应用领域包括工业控制、仪器仪表、医疗设备和消费电子产品等。

    技术参数


    - 材料
    - 外壳:热塑性UL94-V0阻燃材料
    - 操纵杆:镀镍黄铜
    - 套筒:镀锡锌合金
    - 触点和接线端子:
    - 0:镀金黄铜(标准)
    - 1:镀银黄铜
    - 3:镀金黄铜(1.27微米金)
    - 接线端子密封:环氧树脂
    - 一般规格
    - 接线端子强度:拔出力最大10牛顿
    - 扭矩:最大1牛顿·米
    - 面板最大厚度:1.5毫米(带两个螺母)
    - 工作温度范围:-30°C到+85°C
    - 湿度:连续21天95%相对湿度
    - 电气规格
    - 最大电流/电压额定值(电阻负载):
    - 镀金触点:最大0.4瓦特/20伏交流或直流
    - 镀银触点:最大0.5安培/48伏交流或直流
    - 最小负载:10毫安/50毫伏 - 10微安/5伏直流
    - 触点电阻:最大20毫欧姆
    - 绝缘电阻:最小1000兆欧,在500伏直流条件下
    - 耐压强度:最小1000伏交流50赫兹(触点与框架之间);500伏交流50赫兹(触点之间)
    - 电气寿命(全负荷):焊接式:60000次循环(镀金触点),30000次循环(镀银触点)
    - 焊接规范
    - 手动焊接:最高温度280°C,持续时间最长5秒
    - 波峰焊接:最高温度260°C,持续时间最长5秒

    产品特点和优势


    - 小巧灵活:适用于空间有限的应用场合,如便携设备和小型仪表。
    - 可靠耐用:通过严格的机械和电气测试,保证在各种环境下的稳定运行。
    - 多变功能:提供多种电气功能选择,满足不同的应用需求。
    - 易于安装:标配安装配件简化了安装过程,适合批量生产和快速部署。

    应用案例和使用建议


    - 工业自动化:用于控制面板上的按钮开关,实现机器状态的切换。
    - 医疗器械:在医疗设备中作为控制开关,确保设备的安全和可靠性。
    - 家用电器:用于洗衣机、空调等家用电器的控制开关。
    使用建议:
    - 确保在安装前仔细阅读安装说明书,以避免不当安装导致的产品损坏。
    - 在高湿度环境下使用时,应定期检查并更换密封件,确保良好的绝缘性能。
    - 在使用过程中,尽量避免在开关上施加超过规定扭矩的外力,以免造成机械损伤。

    兼容性和支持


    - 兼容性:该产品与其他品牌的同类开关具有良好的兼容性,便于替代使用。
    - 技术支持:APTEM提供全面的技术支持和售后服务,包括产品培训、技术咨询和维修服务。

    常见问题与解决方案


    - 问题1:开关触点出现过热现象
    - 解决方案:检查负载是否符合额定值,确保在规定的电流和电压范围内使用。

    - 问题2:安装后开关无法正常操作
    - 解决方案:确认安装位置是否正确,螺母是否紧固,必要时重新安装。

    总结和推荐


    综上所述,APEM ZL系列微型开关以其卓越的性能、广泛的适用性和优良的设计赢得了市场的认可。它不仅具备出色的耐用性和稳定性,还提供了多样化的电气功能选择。对于需要在紧凑空间内实现高效可靠的控制解决方案的应用场合,这款开关是理想的选择。强烈推荐在各种工业、医疗和消费电子产品中使用。

ZL39S0101参数

参数
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 48V
最大直流触点电压 48V
电流额定值 -
电压额定值 48V(DC)
执行器长度 5.5mm
机械寿命 -
长*宽*高 8.1mm*5mm*8.6mm
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

ZL39S0101厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

ZL39S0101数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM ZL39S0101 ZL39S0101数据手册

ZL39S0101封装设计

查看详情并下载
Symbol
Footprint
3D Model
