11148AG

产品分类: 拨动开关
厂牌: APEM
产品描述: 30V(DC) On-Off-Mom 30V 125V 11.3mm 焊接安装,面板安装
供应商型号: 642-11148AG
供应商: Mouser
标准整包数: 1

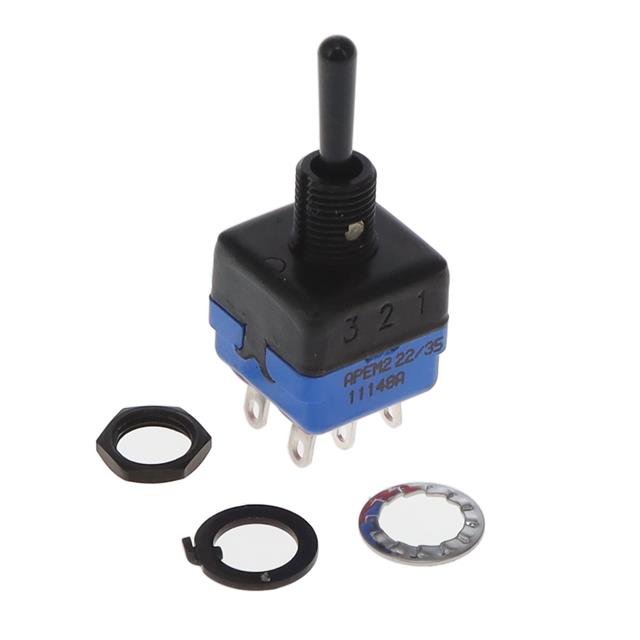

APEM 拨动开关 11148AG

11148AG概述


    产品简介


    产品类型:本产品是一款专业的拨动开关,适用于高规格的环境要求,具备坚固耐用的特点。它主要用于控制电路中的电流流通或切断,是电子系统中不可或缺的组件。
    主要功能:该开关能够实现电路的通断控制,具有单极、双极、三极和四极的不同选项,适用于多种电气连接需求。其独特的钥匙方式设计和不同终端配置使其广泛应用于各种工业设备和家用电器中。
    应用领域:该开关适用于工业自动化、通信设备、医疗仪器、家庭电器等多个领域,可作为电源开关、信号控制开关等用途。

    技术参数


    - 扭矩限制:最大扭矩为1.25Nm(0.92ft.lb)。
    - 标准面板厚度:不超过2.5mm(0.098英寸)。
    - 工作温度范围:-40°C到+85°C(-40°F到+185°F)。
    - 额定电流电压:银接触点(A-AD2-X780)最大4A/30VDC;金接触点(D)最大100mA/30VDC。
    - 最小负载:AD2-X780-D接触点最小10mA/50mV,10μA/5V。
    - 初始接触电阻:最大10mΩ。
    - 绝缘电阻:在500VDC条件下最小为1,000MΩ。
    - 介电强度:终端之间最小1,000Vrms,电极与框架之间最小2,000Vrms。
    - 接触反弹时间:最大2ms。
    - 电气寿命:满载情况下,两位置模型最多50,000次循环,三位置模型最多50,000次循环。

    产品特点和优势


    该开关的最大特点是其强大的机械结构和耐用性,能够在严苛环境下正常工作。采用银接触点和金接触点的选项,适用于不同的应用场景,可以提供可靠的电气连接。此外,该开关配备有多种密封选项,能够有效保护内部结构不受外部环境影响。其独特的拨动操作设计也使得用户操作更加便捷顺畅。

    应用案例和使用建议


    在工业自动化领域,该开关被用于机械设备的控制电路中,能够有效实现对设备的开关控制。在家庭电器中,该开关可以用于电源开关控制,确保家电的可靠运行。为了更好地利用这些开关,建议在安装时根据具体应用场景选择合适的终端类型,并合理设置开关的操作频率以延长其使用寿命。

    兼容性和支持


    该开关与其他电子元器件或设备的兼容性良好,适配性强。厂商提供了全面的支持服务,包括详细的用户手册、技术咨询和售后服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题1:开关出现接触不良现象。
    - 解决方案:检查接线是否松动或损坏,确认接触点没有氧化或者污染,如有需要可清洁或更换接触点。

    - 问题2:开关操作不顺畅。
    - 解决方案:检查是否有异物卡住拨动机构,或是否存在润滑不足的情况,如需可适当添加润滑油。

    总结和推荐


    综上所述,这款专业的拨动开关凭借其卓越的技术性能和多功能特性,在多种应用场景中表现出色。对于追求高效、可靠电气控制解决方案的应用场合来说,这无疑是一个理想的选择。建议在选购时根据具体需求选择合适的型号和技术参数,并在安装和使用过程中注意正确的操作方法,以充分发挥其效能。

11148AG参数

参数
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 -
电压额定值 30V(DC)
执行器长度 11.3mm
机械寿命 -
开关功能 On-Off-Mom
安装方式 焊接安装,面板安装
包装方式 散装

11148AG厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

11148AG数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 11148AG 11148AG数据手册

11148AG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.893 ¥ 489.1959
10+ $ 49.0428 ¥ 414.4117
25+ $ 46.224 ¥ 390.5928
50+ $ 42.9765 ¥ 363.1514
100+ $ 41.0865 ¥ 347.1809
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 489.19
直接购买
加入购物车
