637NH/2

产品分类: 拨动开关
厂牌: APEM
产品描述: 250V(AC) Mom-Off-Mom 10000Cycles 25V 250V 15A 13.5mm SPDT 面板安装
供应商型号: BN-637NH/2
供应商: 海外现货
标准整包数: 1

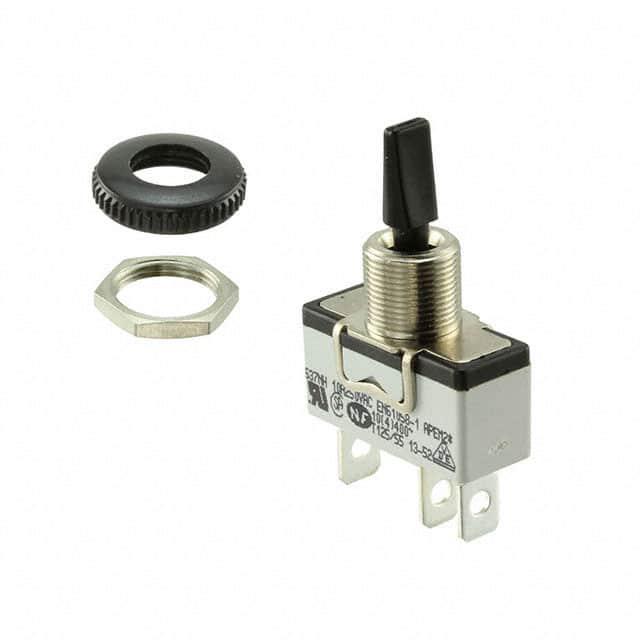

APEM 拨动开关 637NH/2

637NH/2概述

    电子元器件产品技术手册解析

    一、产品简介


    本手册介绍了APEM公司生产的高电流/高电压转换开关系列产品——600H和600NH系列。这些开关专为工业控制和消费电子产品设计,适用于单极、双极及三极切换需求。产品的主要功能包括:开闭控制(ON-OFF)、开闭保持(ON-ON)以及带瞬间触发(MOM)的开关组合。典型应用涵盖家用电器、医疗设备、照明系统以及工业自动化设备等领域。

    二、技术参数


    以下为关键的技术参数摘要:
    | 参数 | 规格描述 |

    | 最大电流/电压额定值 | 单极:15A@250VAC,双极/三极视具体型号而定 |
    | 峰值电流 | 在1/2正弦波条件下可达30A,最大电压250VAC |
    | 初始接触电阻 | ≤10mΩ |
    | 绝缘电阻 | ≥1,000MΩ(测试电压500VDC) |
    | 工作绝缘强度 | 2,000Vrms(50Hz)介于端子间,2,500Vrms(50Hz)介于端子与外壳之间 |
    | 电气寿命 | 10,000次循环(满载条件下) |
    这些参数表明产品具备优异的可靠性和耐用性,在工业级应用中表现出色。
    三、产品特点与优势
    - 高电流/电压额定值:特别适合需要处理较大电流或电压的应用场景。
    - 多样化安装选项:提供金属杠杆和绝缘杠杆两种类型,适用范围广泛。
    - 环保材料:外壳采用UL94-V0等级的阻燃材料,确保安全。
    - 认证齐全:通过UL、CSA、NF-VDE等多项国际标准认证。
    - 多功能组合:支持多种功能组合(如ON-OFF、ON-ON、MOM模式),满足复杂电路设计需求。
    四、应用案例与使用建议
    应用案例:
    - 家电控制器:用于冰箱、洗衣机等设备中的主控开关。
    - 医疗设备:如手术台控制台,要求高精度和可靠性。
    - 工业机械:例如生产线上的紧急停止开关。
    使用建议:
    - 确保操作环境温度符合要求(-20°C至+55°C)。
    - 在高振动环境中使用时,建议加装防护罩或密封件以提高稳定性。
    - 配合专用附件(如锁扣装置、防护盖)增强安全性。
    五、兼容性与支持
    本系列产品兼容性强,可与多种面板尺寸和接线方式匹配。制造商提供了全面的技术支持,包括在线文档、专业培训和技术服务热线,帮助客户快速解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点氧化导致接触不良 | 使用清洁剂擦拭触点并重新组装 |
    | 密封效果不佳 | 更换新的O形圈和密封垫片 |
    | 无法锁定开关位置 | 检查锁定机构是否正确安装且无损坏 |
    七、总结与推荐
    综上所述,600H/600NH系列开关凭借其强大的性能、广泛的适用性和良好的性价比,在工业及民用领域具有显著竞争优势。强烈推荐用于需要高可靠性开关的应用场景。对于需要特殊定制或更严格条件下的使用,可联系供应商咨询进一步技术支持和服务。

637NH/2参数

参数
执行器长度 13.5mm
机械寿命 10000Cycles
开关功能 Mom-Off-Mom
指示颜色 -
最大交流触点电压 250V
最大直流触点电压 25V
电流额定值 15A
电压额定值 250V(AC)
通用封装 SPDT
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

637NH/2厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

637NH/2数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 637NH/2 637NH/2数据手册

637NH/2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.1511 ¥ 60.9989
50+ $ 6.6671 ¥ 56.8704
150+ $ 6.3767 ¥ 54.3933
500+ $ 6.05 ¥ 51.6065
库存: 111
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 609.98
直接购买
加入购物车
