5639MAB

产品分类: 拨动开关
厂牌: APEM
产品描述: 30V(DC) On-Off-On 50000Cycles 30V 125V 6A 17.5mm SPDT 焊接安装,面板安装 44.1mm(高度)
供应商型号: 5639MAB
供应商: Master
标准整包数: 1

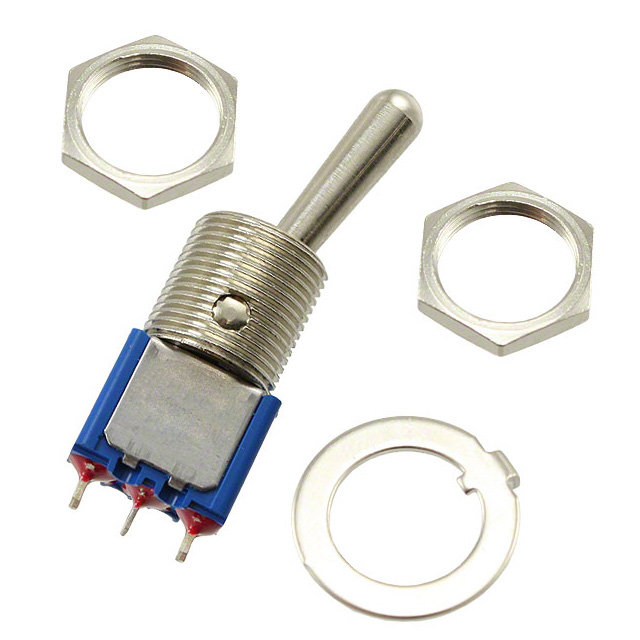

APEM 拨动开关 5639MAB

5639MAB概述


    产品简介


    本产品为5000M系列微型拨动开关,具有独特的功能和多种配置选项。这些拨动开关广泛应用于各种需要高可靠性、高精度控制的应用领域,如工业控制、自动化设备、通讯设备和家用电器等。

    技术参数


    - 电流/电压额定值(阻性负载):具体值需咨询工厂。
    - 感应负载、灯泡负载或电容负载:请咨询工厂。
    - 初始接触电阻:最大10毫欧。
    - 绝缘电阻:500 VDC条件下最小为1,000 MΩ。
    - 介电强度:
    - 端子间:50 Hz时最小1,000 Vrms。
    - 极间:50 Hz时最小1,500 Vrms。
    - 端子和框架之间:50 Hz时最小1,500 Vrms。
    - 触点弹跳:最大2毫秒。
    - 全负载下的电气寿命:
    - 单极和双极:50,000次循环。
    - 三极:40,000次循环。
    - 四极:30,000次循环。
    - 低水平或机械寿命:100,000次循环。
    - 操作扭矩:最大1.25牛米。
    - 面板厚度:最多6毫米。
    - 工作温度范围:-40°C至+85°C。

    产品特点和优势


    5000M系列拨动开关具备以下特点和优势:
    1. 微型设计:采用直径11.9毫米的螺纹套筒,适合空间紧凑的应用场合。
    2. 多配置选择:提供1至4极配置,以满足不同需求。
    3. 高可靠性:全负载下的电气寿命达到数万次循环,确保长期稳定工作。
    4. 兼容性强:通过UL和CSA认证,适用于多种行业标准。
    5. 多种材料选择:提供银质、镀金银质、镀金黄铜等不同材料的接触材料,适用于不同的应用环境。
    6. 多样化的面板安装和PCB端子组合:可直插式PC端子或焊接端子,便于灵活安装。

    应用案例和使用建议


    该系列拨动开关在工业自动化控制中有着广泛的应用。例如,在生产线中用于控制电机启动和停止;在电力分配系统中作为线路保护开关等。为了确保最佳性能,建议按照以下几点进行安装和使用:
    1. 确保合适的操作扭矩:过高的扭矩可能导致开关损坏。
    2. 考虑工作温度:由于工作温度范围为-40°C至+85°C,需要在极端环境中采取适当措施。
    3. 保持良好的绝缘和密封性:特别是带K选项的型号,以防水和灰尘侵入。
    4. 根据实际负载类型选择正确的拨动开关:对于感性、灯泡或电容负载,需咨询厂家选择合适型号。

    兼容性和支持


    该产品支持多种配置和材料选择,可与不同的电气设备配合使用。同时,厂商提供了详尽的技术支持,包括详细的接线图和安装指南,可通过其官方网站获取。此外,该产品已通过UL和CSA认证,确保了其在国际市场的广泛适用性。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 问题:开关在使用过程中出现短路现象。
    - 解决方案:检查连接线路是否有短路现象,确保每根导线都正确无误地连接到相应的终端。
    2. 问题:开关的操作手感不佳。
    - 解决方案:检查操作扭矩是否符合要求,必要时更换合适的弹簧。
    3. 问题:开关不能正常切换状态。
    - 解决方案:首先确认是否有足够的操作力度,其次检查是否有杂物卡住拨动开关的活动部件。

    总结和推荐


    综上所述,5000M系列微型拨动开关凭借其紧凑的设计、广泛的配置选项和高可靠性,在众多行业中都有着卓越的表现。无论是工业自动化还是家用电器领域,这款产品都是值得信赖的选择。对于需要高性能、多功能的客户而言,我们强烈推荐选择此款拨动开关。

5639MAB参数

参数
电流额定值 6A
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 50000Cycles
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
长*宽*高 44.1mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

5639MAB厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

5639MAB数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 5639MAB 5639MAB数据手册

5639MAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.2105 ¥ 255.8829
5+ $ 25.4079 ¥ 211.2562
25+ $ 15.2491 ¥ 126.79
50+ $ 9.701 ¥ 80.6598
100+ $ 8.957 ¥ 74.4344
250+ $ 8.2185 ¥ 67.3009
500+ $ 8.2185 ¥ 67.3009
库存: 63
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 255.88
