646NH/2

产品分类: 拨动开关
厂牌: APEM
产品描述: APEM 钮子开关, 双刀双掷, 开-开开关, 面板, 10 A @ 24 V 直流
供应商型号: BN-646NH/2
供应商: 海外现货
标准整包数: 1

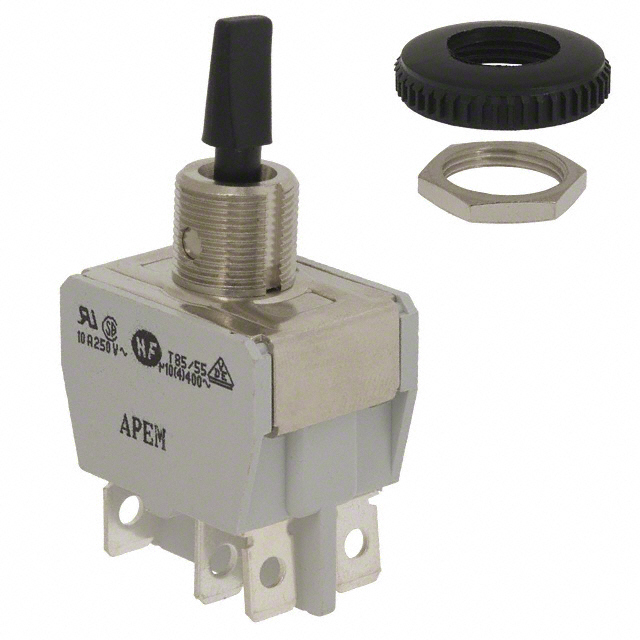

APEM 拨动开关 646NH/2

646NH/2概述

    高品质电子元器件技术手册:APEM 600H 和 600NH 系列开关

    产品简介


    APEM 的 600H 和 600NH 系列开关是高电流转换开关,适用于需要可靠和高效切换的电机负载和电源应用。这些开关的特点包括金属或绝缘手柄、不同的触点配置(单极、双极和三极),以及广泛的电气特性和额定值。它们广泛应用于工业控制、电力分配、机械设备以及其他需要高可靠性开关的应用场合。

    技术参数


    - 构造:终端和支持接触由单片金属制成,接触通过电阻焊接固定以增强机械强度。
    - 额定值:这些开关适合用于高达 15A @ 250VAC 或 10A @ 400VAC 的电机负载和电源应用。
    - 电气规格:
    - 最大电流/电压等级:请参考表格(详细见下文)
    - 峰值电流:最大 30A,1/2 正弦波,250VAC
    - 初始接触电阻:最大 10 毫欧姆
    - 绝缘电阻:最小 1.000 MΩ,500VDC
    - 介电强度:终端之间最小 2000Vrms,50Hz;终端与框架之间最小 2500Vrms,50Hz
    - 电气寿命:满载条件下 10,000 周期
    | 触点配置 | ON-OFF | ON-ON | 电气寿命 |

    | 单极和双极 | 15A 250VAC | 10A 24VDC | 10,000 周期 |
    | 三极 | 15A 125VAC | 12A 250VAC | 5A 24VDC | 10,000 周期 |
    - 认证:UL、CSA 和 NF-VDE (EN 61058-1) 认证
    - 材料:
    - 外壳:聚酯 UL94-V0
    - 手柄:600H 系列为黄铜镀镍;600NH 系列为黑色聚酰胺
    - 轴承:黄铜镀镍
    - 接触:银镍合金
    - 通用规格:
    - 扭矩:1.5Nm (1.10 Ft.lb) 最大
    - 面板厚度:最大 4.5mm (.177")
    - 工作温度:-20°C 至 +55°C

    产品特点和优势


    - 高强度构造:通过将终端和支持接触由单片金属制造,确保了更好的机械强度。
    - 广泛的电气参数:支持不同电压和电流的组合,适应多种负载需求。
    - 认证齐全:符合国际安全标准,提高安全性。
    - 耐用性:电气寿命可达 10,000 周期,保证长期稳定运行。
    - 灵活的安装选项:提供不同角度的旋转、锁定和密封选项,以满足多样化的应用需求。

    应用案例和使用建议


    这些开关非常适合用于电机控制系统和配电系统。例如,在工业自动化设备中,600H 和 600NH 系列开关可用于保护和控制电路中的关键部分。为了更好地利用这些开关,建议在使用前仔细阅读产品手册,并根据具体应用场景选择合适的安装方式。对于高湿度或恶劣环境下的应用,可以考虑选择带有防尘防水密封的产品型号。

    兼容性和支持


    - 兼容性:适用于各种标准电气连接和面板尺寸。
    - 支持和维护:APEM 提供详细的技术文档、用户手册以及在线技术支持服务,确保客户能够获得及时的支持和帮助。

    常见问题与解决方案


    1. 开关安装时如何避免短路?
    - 使用适当的绝缘材料进行隔离,遵循制造商的安装指南进行操作。
    2. 如何检测开关是否损坏?
    - 通过测量其接触电阻来判断,正常情况下不应超过规定值。
    3. 如何延长开关使用寿命?
    - 定期清洁和检查,避免超负荷使用,按照使用说明书正确操作。

    总结和推荐


    综上所述,APEM 的 600H 和 600NH 系列开关以其优良的设计、广泛的电气参数范围、出色的耐久性和认证齐全的安全性能脱颖而出。特别适合用于电机负载和电力分配等领域,是高可靠性需求应用的理想选择。强烈推荐给需要高性能开关的工程设计和采购团队。

646NH/2参数

参数
开关功能 ON - ON
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 -
电压额定值 250V(AC)
执行器长度 13.5mm
机械寿命 10000Cycles
长*宽*高 29.7mm(长度)*21.5mm(高度)
安装方式 焊接安装,螺纹安装,面板安装
包装方式 散装

646NH/2厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

646NH/2数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 646NH/2 646NH/2数据手册

646NH/2封装设计

查看详情并下载
Symbol
Footprint
3D Model
