TL37P0050

产品分类: 拨动开关
厂牌: APEM
产品描述:
供应商型号: 6917939P
供应商: 海外现货
标准整包数: 1
APEM 拨动开关 TL37P0050

TL37P0050概述

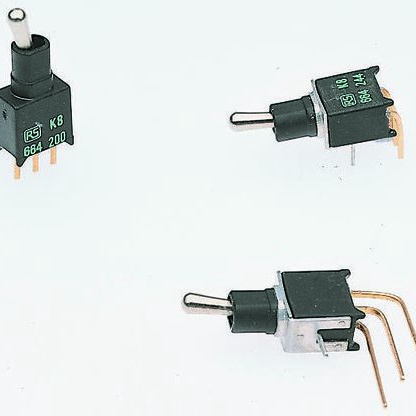

    APEM TL Series Tiny Washable Toggle Switches

    产品简介


    APEM的TL系列微型可清洗摇杆开关(Tiny Washable Toggle Switches)是一类设计用于在苛刻环境下保持可靠操作的开关。这些开关广泛应用于需要反复清洁的应用中,例如医疗设备、工业控制面板、实验室仪器和消费电子产品。TL系列提供了多种极性配置和电气功能选择,以满足不同的应用需求。

    技术参数


    - 材料:
    - 外壳:聚对苯二甲酸丁二醇酯(PBT)
    - 摇臂:黄铜,镀镍
    - 触点及端子:
    - 0:黄铜,镀金
    - 1:黄铜,镀银
    - 3:黄铜,镀金(1.27微米金)
    - 8:接触黄铜,镀金+锡镀端子
    - 9:接触黄铜,镀金(1.27微米金)+锡镀端子
    - 端子密封:环氧树脂
    - 通用规格:
    - 端子强度:最大拉出力10N
    - 工作温度范围:-30°C 至 +85°C
    - 防潮性:连续21天,湿度95%(符合NFC 20-603 - IEC 68-2-3标准)
    - 清洁:可使用溶剂或水加洗涤剂清洗
    - 波峰焊接:260°C,持续5秒
    - 电气规格:
    - 最大电流/电压额定值(电阻负载):
    - 镀金触点:0.4VA,20V最大交流或直流
    - 镀银触点:0.5A,48V最大交流或直流
    - 最小负载:10mA 50mV - 10μA 5VDC
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1.000兆欧(500V直流)
    - 耐压强度:
    - 最小:1.000 Vrms,50Hz(终端和框架之间)
    - 最小:500 Vrms,50Hz(终端之间)
    - 在全负载下的电气寿命:
    - 镀金触点:60,000次循环(双位2极)
    - 镀银触点:30,000次循环(双位2极)

    产品特点和优势


    - 密封设计:采用单一组件外壳、O形圈密封和环氧密封端子,确保优异的防尘防水性能。
    - 多样化的触点材料:提供多种触点材料选择,适应不同电气特性的需求。
    - 相同的PCB布局:与TP、TR和TG系列的摇杆开关具有相同的PCB布局,便于替代使用。

    应用案例和使用建议


    - 医疗设备:适用于需要频繁清洁消毒的医疗器械,如手术室和诊断设备。
    - 工业控制面板:在工业环境中,这些开关能够承受频繁的物理操作和化学清洗剂。
    - 实验室仪器:适合实验室内需要经常清洗的设备。
    使用建议:
    - 在安装时,确保电路板上的连接正确无误,避免短路。
    - 定期检查并清理开关周围的污垢,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该系列产品兼容各种PCB布局和不同的电气功能。
    - 支持和服务:制造商APM提供详尽的技术文档和支持服务,确保客户能够在使用过程中获得帮助。

    常见问题与解决方案


    - Q: 开关在高温下性能下降怎么办?
    - A: 使用耐温材料,确保工作环境温度不超过规定范围。
    - Q: 开关在频繁操作后出现磨损怎么办?
    - A: 选择合适的触点材料,如镀金或镀银,以延长使用寿命。
    - Q: 如何保持开关清洁?
    - A: 可使用溶剂或水加洗涤剂清洗,但需注意不要损坏端子密封。

    总结和推荐


    综上所述,APEM TL系列微型可清洗摇杆开关以其可靠的密封设计、广泛的触点材料选择和多样化应用实例,在医疗设备、工业控制面板和实验室仪器等领域表现出色。特别是其卓越的防尘防水性能和优良的电气特性,使其成为苛刻环境下的理想选择。强烈推荐在需要频繁清洁且对电气性能有较高要求的应用中使用该系列开关。

TL37P0050厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

TL37P0050数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM TL37P0050 TL37P0050数据手册

TL37P0050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 48.9568
50+ ¥ 47.4697
100+ ¥ 46.4606
250+ ¥ 45.4409
库存: 64
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1223.92
