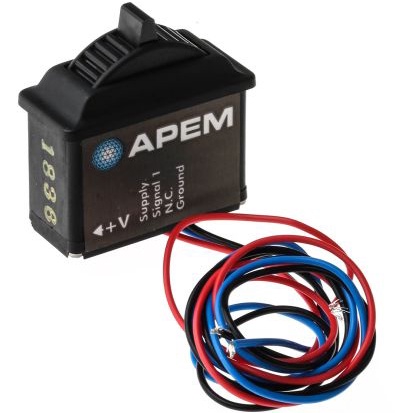

HTW-02-BLK

产品分类: 其他开关
厂牌: APEM
产品描述: APEM 拨轮开关, 预置线路
供应商型号: 6932376
供应商: 欧时
标准整包数: 1
APEM 其他开关 HTW-02-BLK

HTW-02-BLK概述

    TW系列霍尔效应拇指轮技术手册解析

    产品简介


    TW系列霍尔效应拇指轮是一款专为拇指操作的应用设计的自中心单轴装置。它通过非接触式霍尔效应技术提供持久的使用寿命,可实现高达500万次的操作循环。该产品适用于需要比例输出的场景,如工业自动化、机器人控制、航空电子设备等领域。

    技术参数


    - 机械参数:
    - 断开力:0.7牛顿(0.15磅力)
    - 机械运动角度:80°
    - 预计寿命:500万次循环
    - 中心动作方式:弹簧中心化
    - 环境参数:
    - 工作温度范围:-40°C 至 +85°C(-40°F 至 +185°F)
    - 存储温度范围:最高+85°C(+185°F)
    - 防护等级:IP67
    - 电气参数:
    - 传感器类型:霍尔效应
    - 分辨率:3.2毫伏
    - 供电电压范围:4.5V至5.5V
    - 极性反转最大值:-16V
    - 过电压最大值:16V
    - 输出阻抗:1.5Ω
    - 无负载时回中电压:±40毫伏
    - 最大电流消耗:8.3毫安

    产品特点和优势


    1. 长寿命:采用非接触式霍尔效应技术,可实现高达500万次的操作循环,大大提高了设备的使用寿命。
    2. 自中心单轴设计:确保操作稳定且精确,适合复杂操作环境。
    3. 多种颜色选择:提供红、蓝、黑、灰四种颜色,方便用户根据具体需求进行选择。
    4. 高电磁兼容性:具备EMI/RFI免疫能力,适用于各种严苛的电磁环境。
    5. 线性电压输出:可根据需求配置不同线性电压输出,提高系统的灵活性和适应性。

    应用案例和使用建议


    TW系列霍尔效应拇指轮广泛应用于工业自动化、机器人控制及航空电子设备等领域。例如,在工业自动化生产线中,可以作为输入控制装置,实时调整设备运行状态;在机器人控制系统中,可作为方向控制器,提高机器人的精度和灵敏度。
    使用建议:
    1. 在安装时,建议使用钢制弹簧保持器以增强稳定性,并注意环境温度的影响。
    2. 考虑到电流消耗较高,应保证电源供应的稳定。
    3. 建议定期检查防尘防水措施,以延长设备使用寿命。

    兼容性和支持


    - 兼容性:TW系列拇指轮可作为独立设备使用,也可集成到定制操纵杆中。
    - 支持服务:厂商提供一系列辅助配件,包括钢制弹簧保持器、插入工具和密封垫圈。此外,用户还可获得技术支持和维护服务。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决办法:检查供电电压是否符合要求,确认接线是否正确。
    2. 问题:输出电压不稳定。
    - 解决办法:检查连接线路是否有松动,确认接地是否良好。
    3. 问题:设备过热。
    - 解决办法:确保设备工作环境通风良好,避免长时间高负荷运行。

    总结和推荐


    TW系列霍尔效应拇指轮凭借其长寿命、自中心设计、高电磁兼容性等显著优势,在众多应用领域中表现出色。特别是其高分辨率和线性输出能力,使其成为各类控制系统的理想选择。总体而言,这款产品无论是在技术规格还是应用效果上都表现出色,强烈推荐给对精准控制有需求的专业用户。

HTW-02-BLK参数

参数
开关配置 -
电流额定值 10mA
电压额定值 -
电气寿命 -
开关功能 -
安装方式 导线安装

HTW-02-BLK厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

HTW-02-BLK数据手册

厂牌 PDF简要描述 下载
APEM 其他开关 APEM HTW-02-BLK HTW-02-BLK数据手册

HTW-02-BLK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 113.341 ¥ 957.7311
50+ $ 109.4327 ¥ 924.7059
250+ $ 107.4785 ¥ 908.1933
库存: 71
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 957.73
