TS-1D1S09A

产品分类:
厂牌: APEM
产品描述: APEM 操纵杆, 2轴, 霍尔效应开关, 触点额定电压5V
供应商型号: 7316131
供应商: 欧时
标准整包数: 1

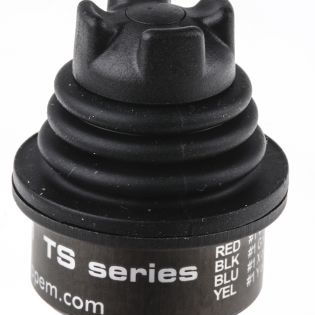

APEM  TS-1D1S09A

TS-1D1S09A概述


    产品简介


    产品名称: TS系列霍尔效应传感器控制
    产品类型: 霍尔效应传感器单轴或双轴控制器
    主要功能: 本产品是一款小型化的拇指控制装置,通过非接触式的霍尔效应技术提供比例输出。可应用于游戏控制器、鼠标模拟、工业机械和车辆控制系统等领域。
    应用领域:
    - 游戏控制器
    - 工业自动化
    - 军事和船舶应用
    - 车辆控制面板
    - 人机交互界面

    技术参数


    - 技术规格: 单轴或双轴
    - 供电电压范围: 5.00 V ± 0.01 VDC
    - 最大供电电流: 11 mA
    - 输出选项: 模拟、PWM或USB接口
    - 反向电压最大值: -10 V
    - 瞬态过电压最大值: 16 V
    - 启动时间: 最大15毫秒
    - 输出阻抗: 2Ω
    - 返回中心电压容差: ± 200 mV初始
    电气参数:
    - 操作温度范围: -40 °C至+85 °C
    - 存储温度范围: -40 °C至+85 °C
    - 防护等级: IP67/IP69K1(视安装方式及最终规格而定)
    - EMC免疫水平: 符合EN61000-4-3标准
    - EMC发射水平: 符合EN61000-6-3:2001标准
    - 静电放电(ESD): 符合EN61000-4-2标准
    机械参数:
    - 操作力: 3.1 N ± 0.5 N (0.70 lbf ± 0.11 lbf)
    - 最大垂直载荷: 200 N (45 lbf)
    - 最大水平载荷: 150 N (33.7 lbf)
    - 机械运动角度: 50° X & Y轴(受限于限位板)
    - 预期寿命: 1百万次循环
    - 质量/重量: 18.25 g ± 5.0 g (0.64 oz ± 0.18 oz)

    产品特点和优势


    独特功能和优势:
    - 高精度霍尔效应技术: 提供稳定的信号输出,适用于多种应用场景。
    - 宽泛的工作温度范围: 可在极端环境中保持稳定运行。
    - 高防护等级: 适合恶劣环境下的长期使用。
    - 低功耗: 仅需11 mA的最大供电电流。
    - 快速响应时间: 最大启动时间为15毫秒。
    - 耐用性强: 预计使用寿命长达100万次循环。

    应用案例和使用建议


    应用场景:
    - 游戏控制器: 为游戏控制器提供精确的方向控制和按钮输入。
    - 工业自动化: 在工业环境中用于操作复杂的机器和系统。
    - 车辆控制面板: 为车辆提供精准的方向控制和多功能操作。
    - 军事和船舶应用: 防护等级高的设计使其适应高振动和恶劣条件。
    使用建议:
    - 确保正确的电源连接: 为避免反向电压和瞬态过电压对设备造成损害,应严格按照手册中的接线图进行连接。
    - 适当的应用环境: 确保工作环境温度在规定的范围内,以保证最佳性能。
    - 定期维护: 定期检查设备是否有磨损或损坏的情况,并及时更换或维修。

    兼容性和支持


    兼容性:
    - 该产品兼容多数标准的USB 2.0接口。
    - 支持多种输出选项,如模拟、PWM和USB接口。
    支持与维护:
    - 供应商提供详细的技术支持文档和维护指南。
    - 如遇问题,可通过供应商的服务热线或在线支持平台获得帮助。

    常见问题与解决方案


    - Q: 设备无法正常启动。
    - A: 检查电源电压是否符合要求,并确认所有连接线缆已正确连接。
    - Q: 设备输出异常。
    - A: 检查是否存在电磁干扰或接地不良的情况。可以尝试重新接地或远离干扰源。
    - Q: 设备在低温环境下出现故障。
    - A: 确认设备工作环境温度是否超出-40°C到+85°C的范围,并采取适当的保温措施。

    总结和推荐


    综合评估:
    - 主要优点:
    - 霍尔效应技术提供了高精度的信号输出,确保设备在各种条件下都能稳定运行。
    - 耐用性和长寿命使该设备适用于需要频繁操作的应用场景。
    - 广泛的兼容性使其易于集成到不同的系统中。
    推荐使用:
    综上所述,该产品以其高精度、可靠性和广泛的应用领域,在众多类似的霍尔效应传感器中脱颖而出。无论是对于游戏控制器、工业自动化还是军事应用,都是一个值得信赖的选择。因此,我们强烈推荐此产品用于需要高精度方向控制和多功能操作的场景。

TS-1D1S09A参数

参数
长*宽*高 29.7mm(长度)*29.7mm(高度)
安装方式 通孔安装

TS-1D1S09A厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

TS-1D1S09A数据手册

厂牌 PDF简要描述 下载
APEM APEM TS-1D1S09A TS-1D1S09A数据手册

TS-1D1S09A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 193.9113 ¥ 1638.5502
5+ $ 188.0874 ¥ 1589.3383
10+ $ 182.2763 ¥ 1540.235
25+ $ 178.3937 ¥ 1507.4271
50+ $ 174.5111 ¥ 1474.6191
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1638.55
