5232ZAB

产品分类: 拨动开关
厂牌: APEM
产品描述: 30V(DC) On-Mom 30V 125V 10.5mm SPDT 面板安装
供应商型号: N-5232ZAB
供应商: 云汉优选
标准整包数: 1

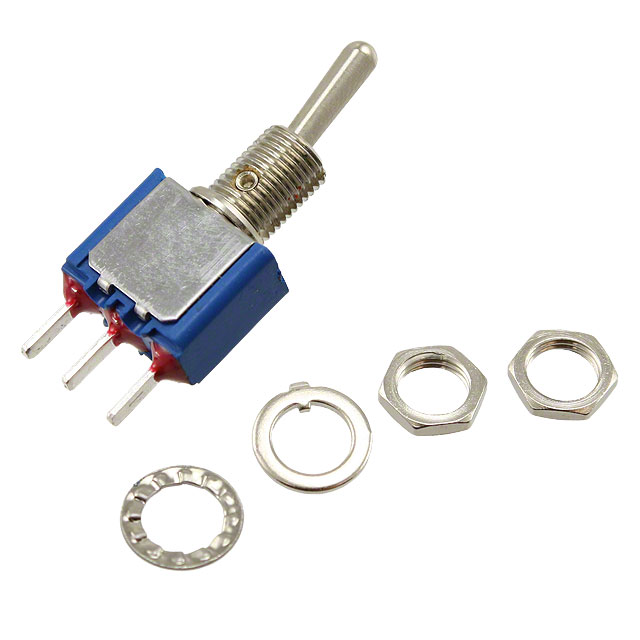

APEM 拨动开关 5232ZAB

5232ZAB概述


    产品简介


    本篇将详细介绍一款多功能迷你拨动开关——型号为5000系列的微型拨动开关。这些开关提供了包括维持型和瞬时型在内的多种功能选择,且可提供单极到四极的配置,满足不同应用需求。开关具有多种接触材料,适用于低电流到高电流的不同场景。此外,该系列还提供了多种接线端子选项(如PC板安装端子),以及多种外壳样式以适应不同的面板安装需求。整体而言,该系列产品以其多样性和灵活性而受到市场欢迎,广泛应用于各种需要精确控制的应用场景中。

    技术参数


    - 电气规格:
    - 额定电流/电压:3 A @ 250 VAC, 6 A @ 125 VAC
    - 阻性负载下的电流/电压额定值:4 A @ 30 VDC(银材质)
    - 接触电阻:最大10 mΩ
    - 绝缘电阻:最小1,000 MΩ(在500 VDC条件下)
    - 绝缘强度:最小1,000 Vrms(交流50 Hz);最小1,500 Vrms(双极之间及终端与框架之间)
    - 机械特性:
    - 操作扭矩:最大1.25 Nm
    - 面板厚度:2.5 mm (需用2个螺母) 或 4 mm (需用1个螺母)
    - 操作温度范围:-40 °C 到 +85 °C
    - 寿命:
    - 电气寿命(满载条件下):单双极10,000次循环,三极40,000次循环,四极30,000次循环
    - 机械寿命:最大100,000次循环
    - 认证:
    - 拥有UL, CSA和CECC认证
    - 符合VDE标准的产品可参考55000系列

    产品特点和优势


    这款5000系列微型拨动开关的主要优势在于其多样化的应用可能性。它们提供了包括维持型和瞬时型在内的8种功能模式,可以适应不同负载条件下的需求。此外,用户可以根据具体应用需求选择单极到四极的不同配置。接触材料的选择(银、金镀层或黄铜镀金)进一步增强了其适用性。该系列还具备出色的电气和机械性能,能够在广泛的温度范围内稳定运行,这使其成为恶劣环境中理想的选择。总之,该系列产品在耐用性和可靠性方面表现出色,能够满足各种工业和商业应用的需求。

    应用案例和使用建议


    在实际应用中,这款微型拨动开关被广泛应用于各种设备中,例如通信设备、工业自动化系统、汽车电子等。以工业自动化为例,这些开关可用作设备的操作控制或状态指示。根据手册中的说明,为了实现最佳效果,用户应确保正确地选择接触材料,并确保适当的安装扭矩以避免损坏。
    使用建议:
    1. 正确的接触材料选择:根据具体应用的电流需求选择合适的接触材料(银、金镀层或黄铜镀金),以确保长期可靠的电连接。

    2. 扭矩管理:安装过程中施加恰当的扭矩(最大1.25 Nm),以防止过度拧紧导致部件损坏。
    3. 温度范围监控:在极端环境下操作时,注意开关的工作温度限制(-40 °C 至 +85 °C),并采取适当措施保护其不受极端温度的影响。

    兼容性和支持


    该5000系列微型拨动开关与其他相关电子组件具有良好的兼容性。它们通过多种接线端子(如PC板安装端子、快速连接端子等)提供灵活的安装选项。公司还提供相应的安装附件和详细的安装指南,帮助用户顺利完成安装过程。此外,制造商承诺在产品生命周期内提供必要的技术支持和备件供应。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及其对应的解决方案:
    1. 问题:开关在操作时发出异常声音
    - 解决方案:检查开关是否正确安装,特别是确认螺丝是否拧紧,以及接触材料是否干净无损。
    2. 问题:开关频繁跳变或无法保持位置
    - 解决方案:核实接触材料的选择是否适合当前应用的电流需求,并检查安装的面板厚度是否符合要求。
    3. 问题:设备无法正常工作
    - 解决方案:首先确认开关的电气规格是否符合所驱动设备的要求。如果问题依然存在,联系制造商的技术支持团队获取进一步的帮助。

    总结和推荐


    总体而言,5000系列微型拨动开关以其高度的灵活性、广泛的适用性和卓越的性能表现,在市场上占有重要的地位。它们不仅具备多样化的功能选项,还拥有良好的电气和机械特性,能够胜任各种严苛的应用环境。因此,我们强烈推荐这一系列产品给寻求高性能、高可靠性的用户群体。

5232ZAB参数

参数
机械寿命 -
开关功能 On-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 -
电压额定值 30V(DC)
执行器长度 10.5mm
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

5232ZAB厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

5232ZAB数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 5232ZAB 5232ZAB数据手册

5232ZAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.526 ¥ 63.971
40+ $ 7.1688 ¥ 60.9348
库存: 40
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 959.56
