首页  >  产品百科  >  5639AB-9

5639AB-9

产品分类: 拨动开关
厂牌: APEM
产品描述: 30V(DC) On-Off-On 50000Cycles 30V 125V 11.4mm SPDT 焊接安装,面板安装 13.2mm(长度)*35.1mm(高度)
供应商型号:
供应商:
标准整包数: 0

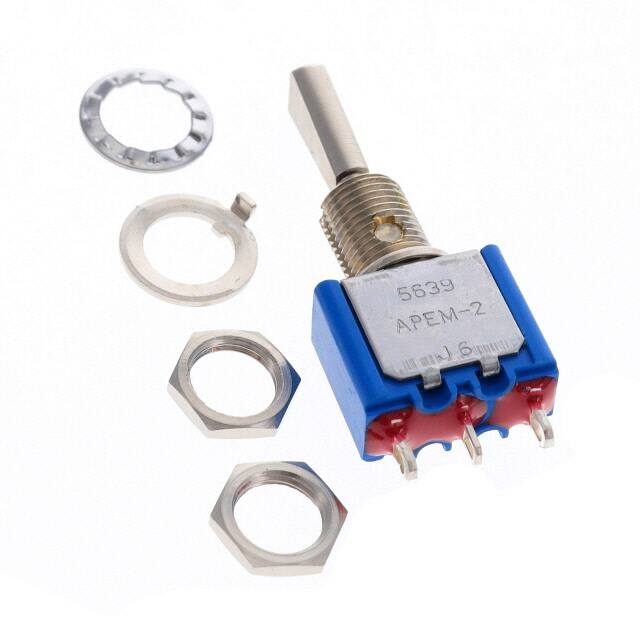

APEM 拨动开关 5639AB-9

5639AB-9概述


    产品简介


    APEM 5000系列按钮开关
    APEM公司是一家专注于高品质电子元件的制造商,其5000系列按钮开关以其广泛的应用范围和卓越的功能在市场中脱颖而出。这些按钮开关是小型化的开关设备,适用于各种应用场合。其产品主要包括多种类型的按键、拨动杆和锁定杆,以及不同长度和材料的选择。这种多样性使得5000系列按钮开关能够满足不同客户的需求。

    技术参数


    主要功能和电气参数:
    - 触点材料:银、镀金银和镀金黄铜,适用于低电流和高电流负载。
    - 功能类型:持续型和瞬时型。
    - 极数配置:单极、双极、三极和四极。
    - 接线端类型:直插式PC终端、快速连接终端、带状终端、焊接接线端等。
    - 密封方式:环氧密封和前板密封。
    - 安装螺母样式:从平头螺母到直径为11.9mm的螺纹螺母。
    - 认证:通过UL、CSA和CECC认证。
    性能指标:
    - 电压/电流额定值(电阻性负载):
    - 银触点:4A @ 30VDC,最小50mA @ 10VDC。
    - 镀金银触点:100mA @ 30VDC,最小10µA @ 5V。
    - 镀金黄铜触点:10µA @ 5V。
    - 初始接触电阻:最大10mΩ。
    - 绝缘电阻:最小1,000 MΩ @ 500VDC。
    - 介电强度:最小1,000 Vrms @ 50Hz(终端间),1,500 Vrms @ 50Hz(极间),1,500 Vrms @ 50Hz(终端与框架间)。
    - 接触弹跳:最大2ms。
    - 电气寿命:
    - 单极和双极:50,000次。
    - 三极:40,000次。
    - 四极:30,000次。
    - 机械寿命:100,000次。
    工作环境:
    - 操作温度范围:-40°C至+85°C。

    产品特点和优势


    APEM 5000系列按钮开关的独特之处在于其广泛的应用范围和多样化的选择。除了基本的开关功能外,它还具有多种触点材料和密封方式,以适应不同的环境需求。此外,其通过了UL、CSA和CECC认证,确保了可靠性和安全性。

    应用案例和使用建议


    应用场景:
    - 家用电器:如微波炉、烤箱和洗衣机。
    - 工业控制:用于自动化系统和控制面板。
    - 医疗设备:如医疗器械和生命支持系统。
    - 交通工具:如汽车和飞机的控制系统。
    使用建议:
    - 在选择合适的触点材料时,需考虑负载特性和使用环境。
    - 考虑到不同型号之间的差异,可以根据具体应用选择合适的终端类型和螺母样式。
    - 在恶劣环境下使用时,推荐使用环氧密封或前板密封选项以增强防护性。

    兼容性和支持


    - 兼容性:APEM 5000系列按钮开关可以与其他标准电气连接器和组件兼容,适用于多种应用场合。
    - 技术支持:APEM提供详细的安装指南和技术文档,帮助用户更好地理解和使用该产品。如有任何问题,用户可以通过官方渠道获得技术支持和维修服务。

    常见问题与解决方案


    1. 问题:产品出现接触不良
    - 解决方案:检查触点是否清洁,必要时重新装配或更换触点。
    2. 问题:产品无法正常操作
    - 解决方案:确认安装是否正确,包括线路连接和终端类型。
    3. 问题:产品损坏
    - 解决方案:检查是否有过载或短路情况,避免在超出额定电流和电压条件下使用。

    总结和推荐


    APEM 5000系列按钮开关是一款高度可靠的电子元件,适用于各种应用场合。其广泛的适用性和多样化的产品特性使其在市场上具备显著的竞争优势。对于需要高可靠性和多功能性的应用来说,这款开关无疑是理想的选择。强烈推荐在关键设备和高性能要求的环境中使用这款开关。

5639AB-9参数

参数
机械寿命 50000Cycles
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 -
电压额定值 30V(DC)
执行器长度 11.4mm
长*宽*高 13.2mm(长度)*35.1mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

5639AB-9厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

5639AB-9数据手册

厂牌 PDF简要描述 下载
APEM 拨动开关 APEM 5639AB-9 5639AB-9数据手册

5639AB-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
