Q30Y5SXXR1AE

产品分类:
厂牌: APEM
产品描述:
供应商型号: N-Q30Y5SXXR1AE
供应商: 云汉优选
标准整包数: 1
APEM  Q30Y5SXXR1AE

Q30Y5SXXR1AE概述

    电子元器件产品技术手册概述

    产品简介

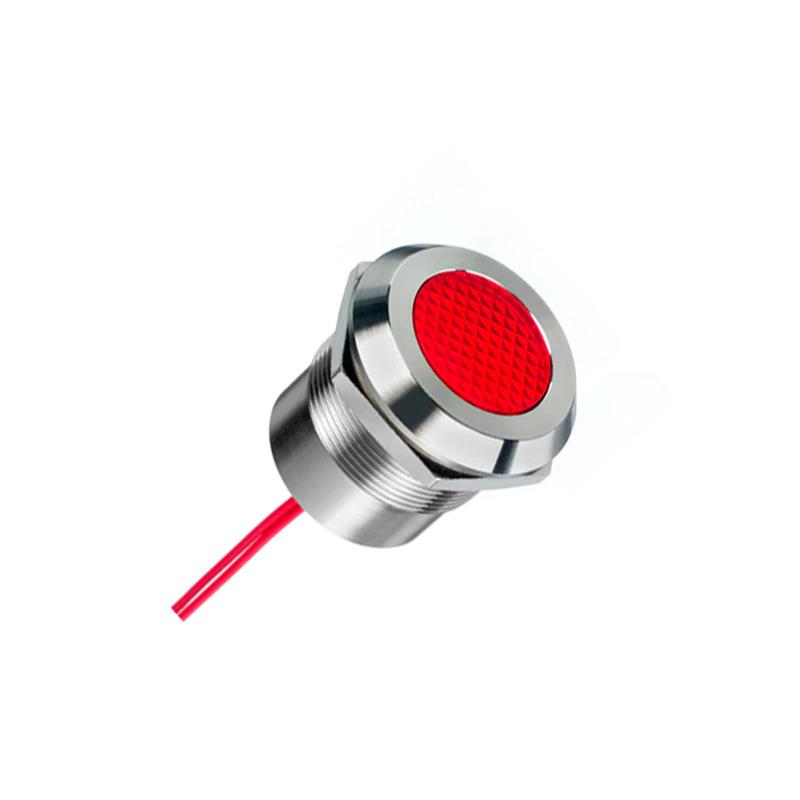

    本产品为一款25毫米面板安装式LED指示灯(型号:Q25系列),具备标准和双色版本。适用于工业控制、仪表盘显示及各种照明指示需求。该LED指示灯以其优良的密封性和高可靠性著称,能在恶劣环境中保持稳定运行。

    技术参数


    - 安装扭矩: 75 cNm/0.75 Nm
    - 透镜: 18.2mm彩色菲涅尔透镜
    - 引线长度: 200mm长的电线接线端
    - 后端密封: 环氧树脂密封
    - 防尘防水等级: 符合IP67及IP69K标准
    - 操作及存储温度范围:
    - 操作温度: -40°C至+85°C(-40°F至+185°F)
    - 存储温度: -40°C至+100°C(-40°F至+212°F)
    - 额定电压: 12至24 Vac/dc
    - 电流消耗: 30mA(在整个额定电压范围内)
    - 反向电压保护: 无极性,避免错误连接
    - 过压保护: 触发点为36V
    - 视角: 60°
    - 使用寿命: 100,000小时
    - 最大面板厚度: 9mm
    - 绝缘电阻: 4,000MΩ(500VDC)

    产品特点和优势


    - 卓越的防护性能: 高度密封设计,符合IP67和IP69K标准,适用于恶劣环境。
    - 宽广的工作温度范围: 适应-40°C至+85°C的操作温度范围,适合多种工业应用场景。
    - 多样化的颜色选择: 提供红、绿、黄、蓝和白色LED选项,满足不同应用需求。
    - 长寿寿命: 预计使用寿命长达100,000小时,减少更换频率,提高系统可靠性。
    - 无极性连接: 无需考虑正负极连接顺序,简化安装过程。

    应用案例和使用建议


    - 标准型: 提供均匀光输出,适合室内照明指示,例如机械设备控制面板。
    - 超亮型: 适合户外应用,如建筑工地、机场等需在强光下仍清晰可见的场合。
    - 超亮水清型: 适合长距离观看,例如监控系统、高速公路标志板等,确保在日间也能被识别。
    使用建议:
    - 安装注意事项: 确保安装位置稳固,避免震动和碰撞。
    - 电源管理: 保证供电电压不超过额定值的120%,以延长使用寿命。

    兼容性和支持


    - 兼容性: 适用于标准的25mm直径安装孔,易于集成到现有设备中。
    - 技术支持: 厂商提供标准的200mm长线缆,其他长度可定制。同时提供安装指南和技术咨询。

    常见问题与解决方案


    - Q: LED指示灯频繁闪烁或不亮怎么办?
    - A: 检查供电电压是否稳定,确认没有超出最大电压限制。检查线路连接是否正确,必要时更换损坏部件。
    - Q: 如何清洁LED指示灯表面?
    - A: 使用柔软的干布擦拭,避免使用化学溶剂以免损坏表面涂层。

    总结和推荐


    综上所述, Q25系列25毫米面板安装式LED指示灯以其卓越的防护能力、宽广的工作温度范围和多样的颜色选择,在工业自动化和控制领域表现出色。其简便的安装方式和高可靠性使其成为众多应用场景的理想选择。强烈推荐给需要高性能指示灯解决方案的用户和工程师们。

Q30Y5SXXR1AE参数

参数
包装方式 托盘

Q30Y5SXXR1AE厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q30Y5SXXR1AE数据手册

厂牌 PDF简要描述 下载
APEM APEM Q30Y5SXXR1AE Q30Y5SXXR1AE数据手册

Q30Y5SXXR1AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 112.996 ¥ 960.466
3+ $ 107.7586 ¥ 915.9481
5+ $ 104.703 ¥ 889.9755
10+ $ 102.6834 ¥ 872.8089
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 960.46
直接购买
加入购物车
